小型台式斜切石材切割设备结构设计

　　在石材加工的小批量作业场景里，这类台式斜向切割设备的应用覆盖了装饰石材边角裁切、小型石材构件定长切断、石材试样加工等多个细分环节，相比大型龙门式石材切割设备，它的占地空间更小，部署灵活，不需要做专门的设备基础硬化处理，适合小型加工门店、现场装修作业、实验室试样制备这类对设备移动性有要求的使用场景。从实际作业用途来看，该设备主要针对厚度在50mm以内的天然石材、人造石板材进行直切或者固定角度斜切作业，切割过程中锯片的进给路径由设备自带的导向结构约束，不需要操作人员额外靠模定位，能有效降低人工手持切割带来的角度偏差、切面崩边等常见问题。

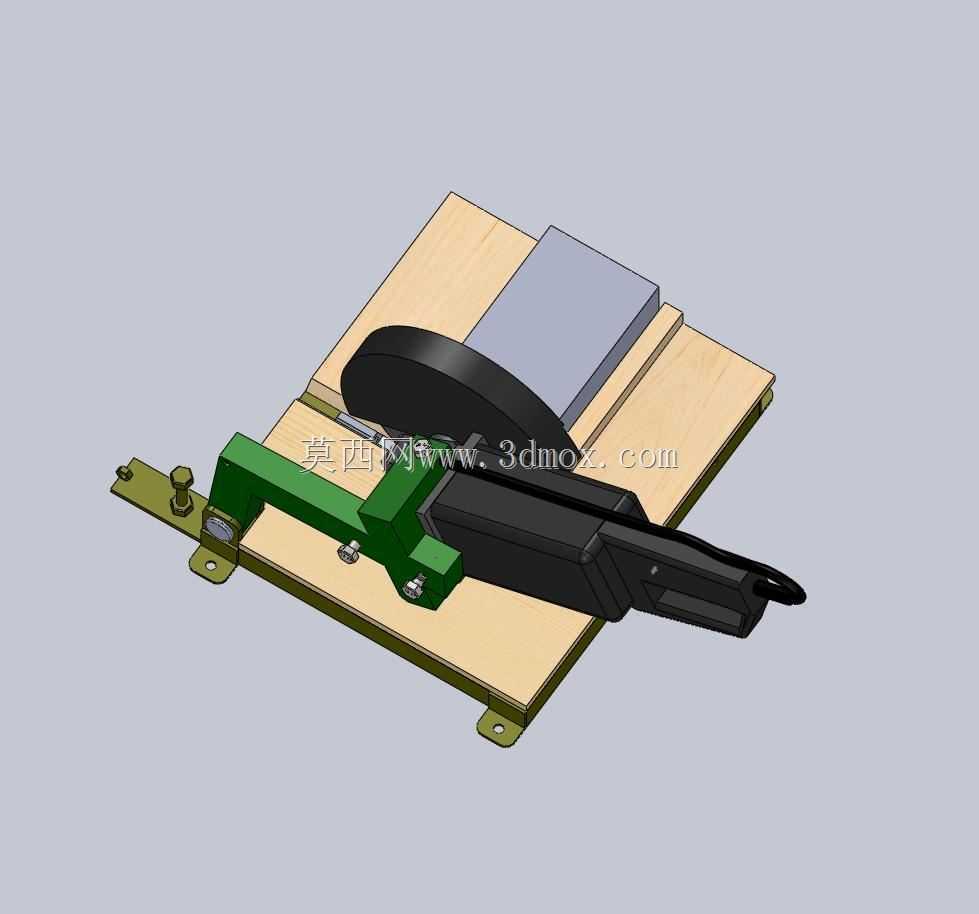

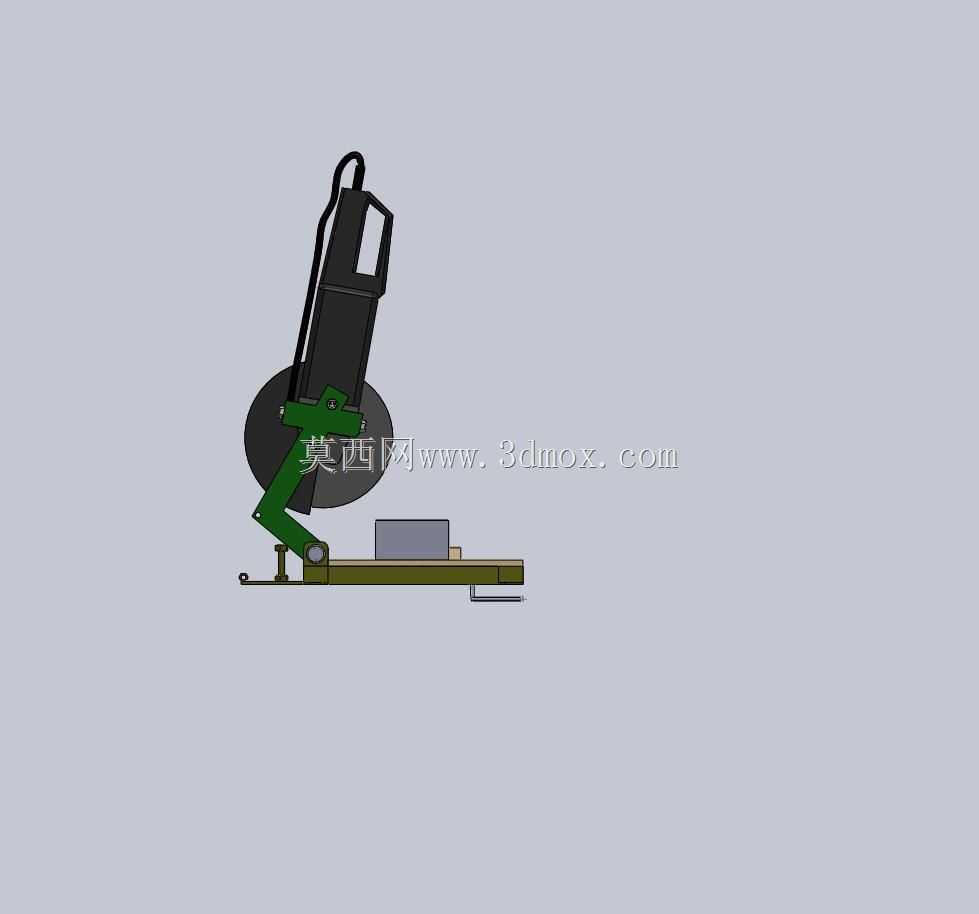

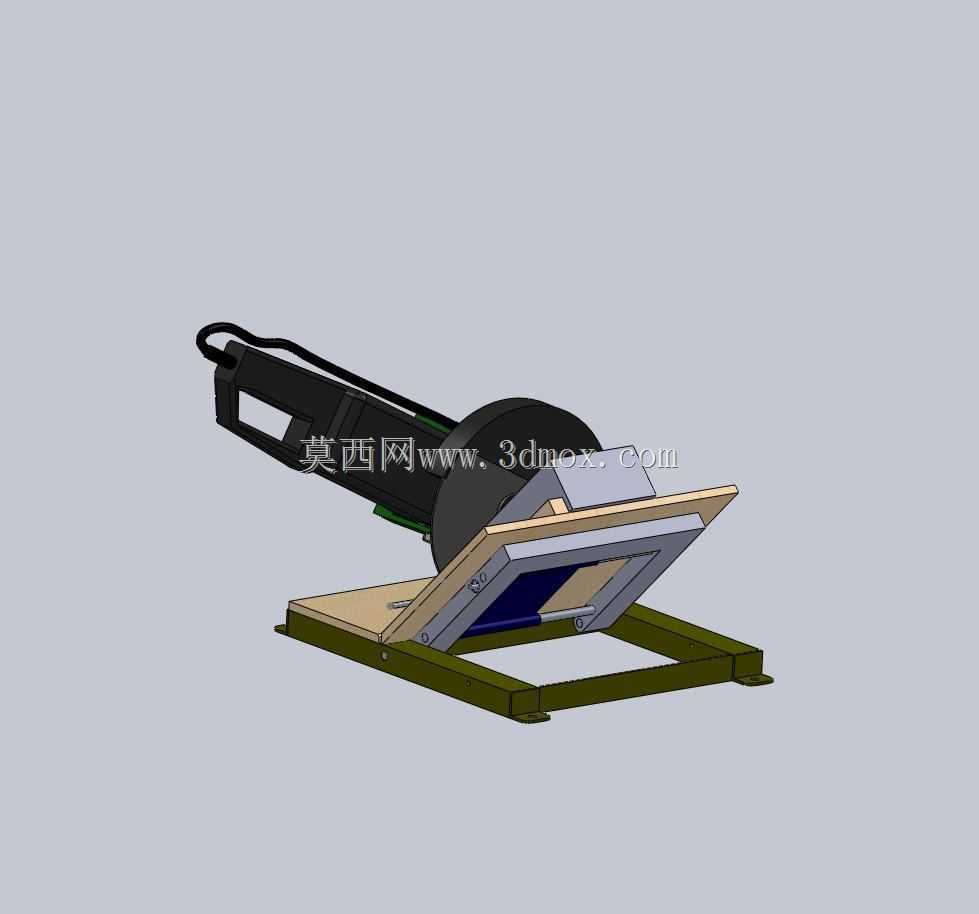

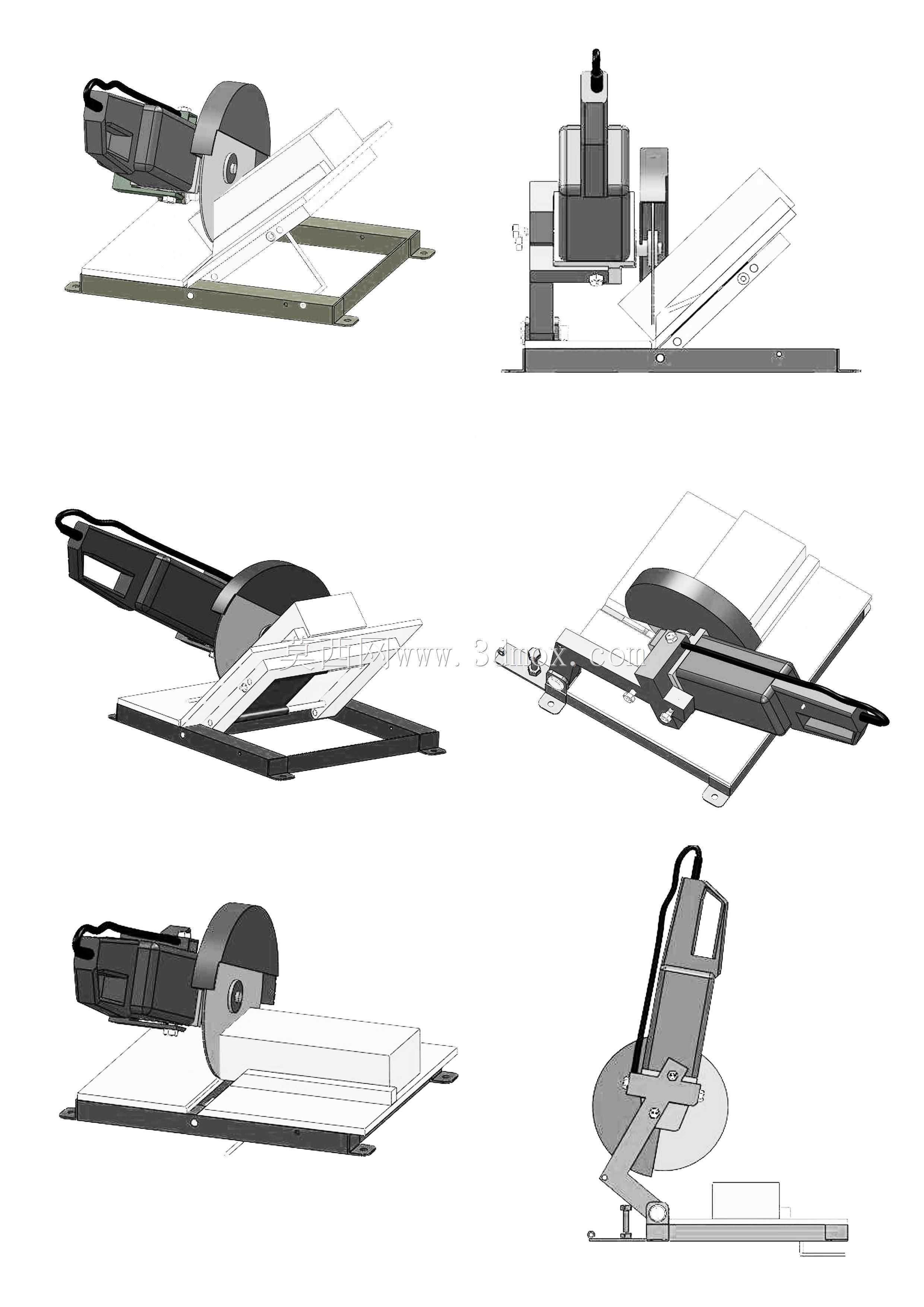

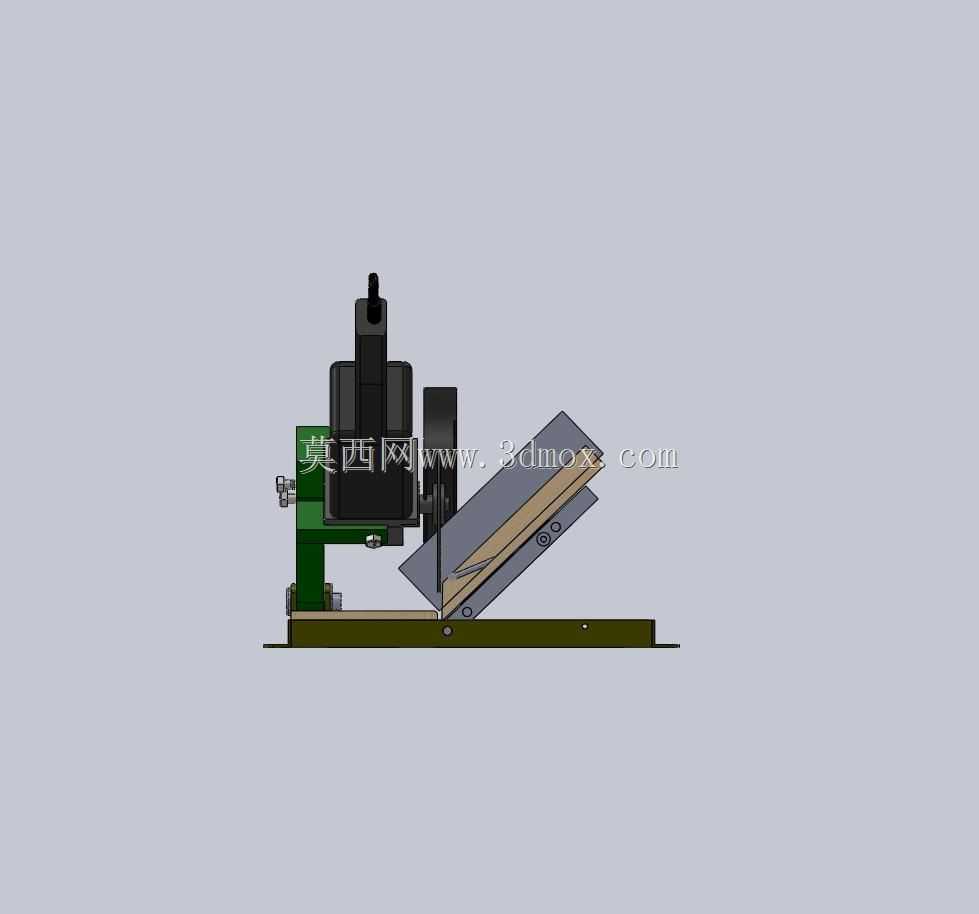

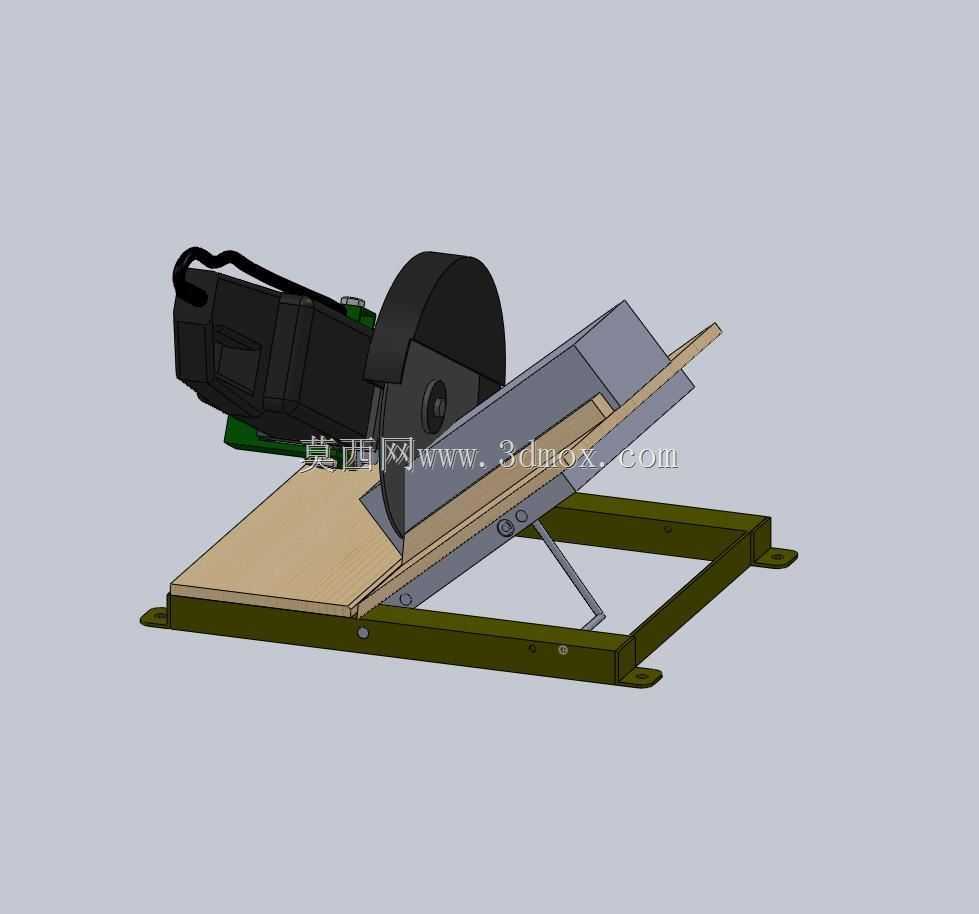

　　从功能特性上拆解，设备的核心执行单元是高速旋转的金刚石锯片，锯片的动力单元垂直固定在立式支撑滑台上，滑台沿垂直导轨做上下进给动作，进给行程由限位块做硬限位，避免锯片下行超程切到设备工作台面；工作台面上设置了可调节角度的靠尺挡板，挡板的角度调节范围覆盖0到45度，调节到位后通过侧边的锁紧手柄固定，能满足石材拼接常用的45度碰角裁切需求，靠尺表面贴有防滑橡胶层，避免石材推送过程中出现移位导致切割尺寸偏差。设备的底座采用整体式铸铁结构，重量集中在下部，能有效抵消锯片高速切割时产生的振动，不需要额外打膨胀螺栓固定在地面上，工作台面经过铣削加工，平面度控制在0.1mm/100mm以内，保证石材放置时的平稳性，不会因为台面翘曲导致切割面出现斜度误差。

　　设计思路上，这款设备优先考虑了小型作业场景的操作便捷性，整体结构没有采用复杂的数控进给系统，全部采用手动进给的结构形式，一方面降低了设备的制造成本，另一方面也减少了后期维护的复杂度，操作人员只需要经过简单的培训就能上手操作。锯片的防护罩采用半包围结构，防护罩的开口方向正对操作人员的对侧，能阻挡切割过程中飞溅的石屑和冷却水，防护罩上预留了冷却水喷嘴的安装位，作业时可以外接低压冷却水，直接喷射到锯片和石材的接触位置，既可以降低锯片的工作温度，延长锯片使用寿命，也能抑制切割产生的石材粉尘，改善作业环境的空气质量。设备的动力单元和滑台之间设置了减震胶垫，能吸收电机高速运转产生的高频振动，避免振动传递到锯片上导致切割面出现波纹状刀痕。

　　从安装边界和外形尺寸来看，设备的整体长度控制在800mm以内，宽度在500mm左右，整体高度不超过600mm，占用的操作台面积不到0.5平方米，即使是普通的钳工工作台也能承载放置，不需要定制专用的安装台架。设备的进料方向没有设置额外的挡边结构，长度超过工作台面的长条石材也可以进行推送切割，只需要在工作台外侧设置辅助支撑托架，就能完成长尺寸石材的裁切作业。设备的电源接口设置在底座的后侧位置，走线方向避开操作人员的作业区域，避免作业过程中电缆被石材或者工具刮蹭造成破损，冷却水的排水槽设置在工作台面的下侧，切割产生的废水会顺着台面的倾斜导流槽汇集到排水口，外接排水管就可以将废水直接排到沉淀池中，不会出现作业面积水的问题。

　　在结构细节的处理上，滑台的导轨采用了密封式的直线导轨，导轨表面带有防尘刮片，能阻挡切割产生的石屑进入导轨滑块内部，避免导轨出现异常磨损，延长滑动部件的使用寿命；锯片的夹紧法兰采用了精加工的定位止口，锯片安装后的径向跳动量控制在0.05mm以内，能有效降低切割过程中的锯片摆动，减少石材切面的崩边量。设备的操作手柄设置在滑台的侧方，操作人员站在设备的正面就可以单手操作进给，另一只手可以扶住石材保持送料稳定，操作力度经过配重平衡，滑台的下行阻力控制在15N左右，操作人员不需要施加太大的压力就能完成进给动作，长时间作业也不容易产生疲劳。针对石材切割时石屑硬度高、磨损性强的特点，设备上所有暴露在切割区域的紧固件都采用了不锈钢材质，避免石屑嵌入螺纹缝隙导致紧固件锈死无法拆卸，后期更换锯片、维护保养时拆装更加方便。
