互嵌式圆角方环金属镂空结构件

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537501
  • 互嵌式圆角方环金属镂空结构件
  • 互嵌式圆角方环金属镂空结构件
  • 互嵌式圆角方环金属镂空结构件
  • 互嵌式圆角方环金属镂空结构件
  • 互嵌式圆角方环金属镂空结构件

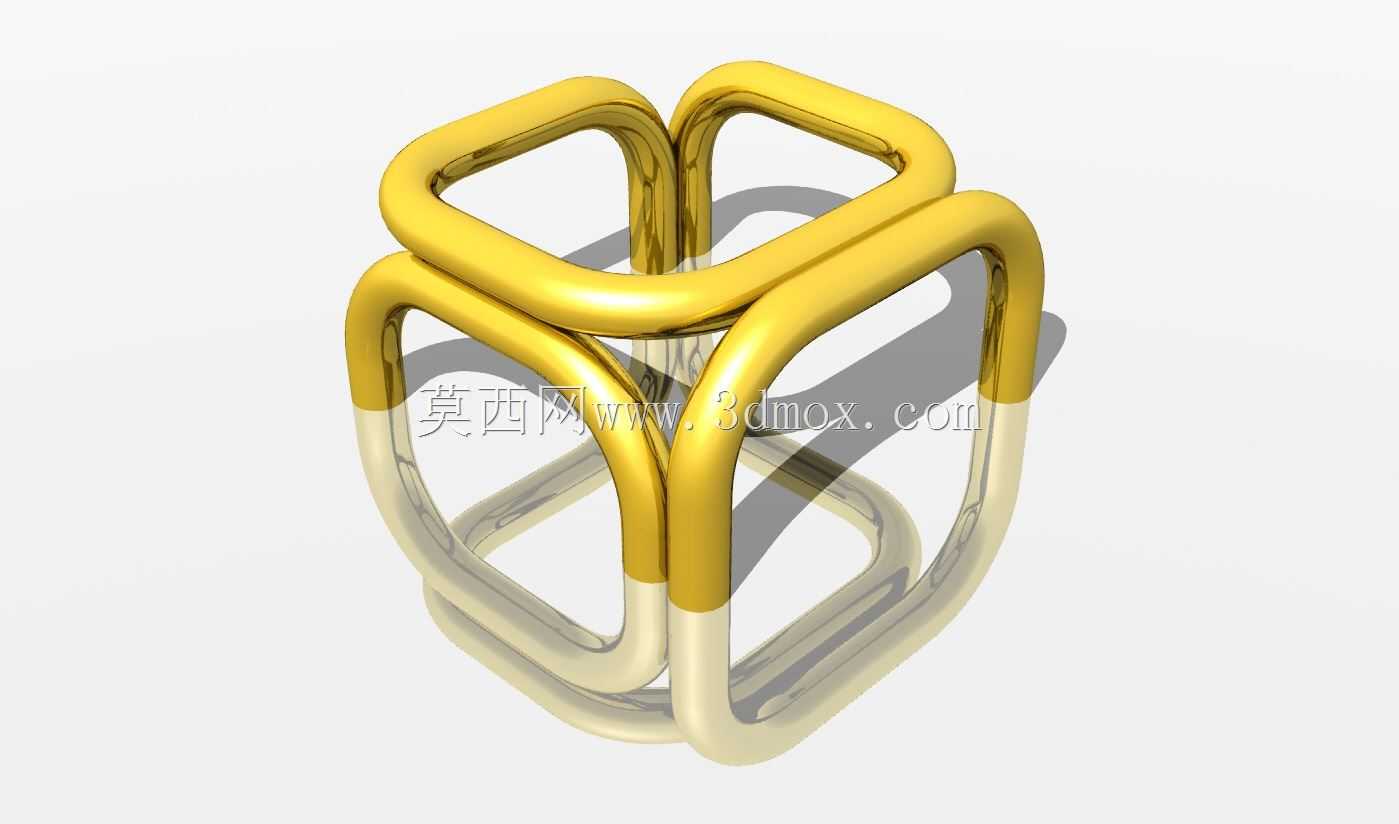

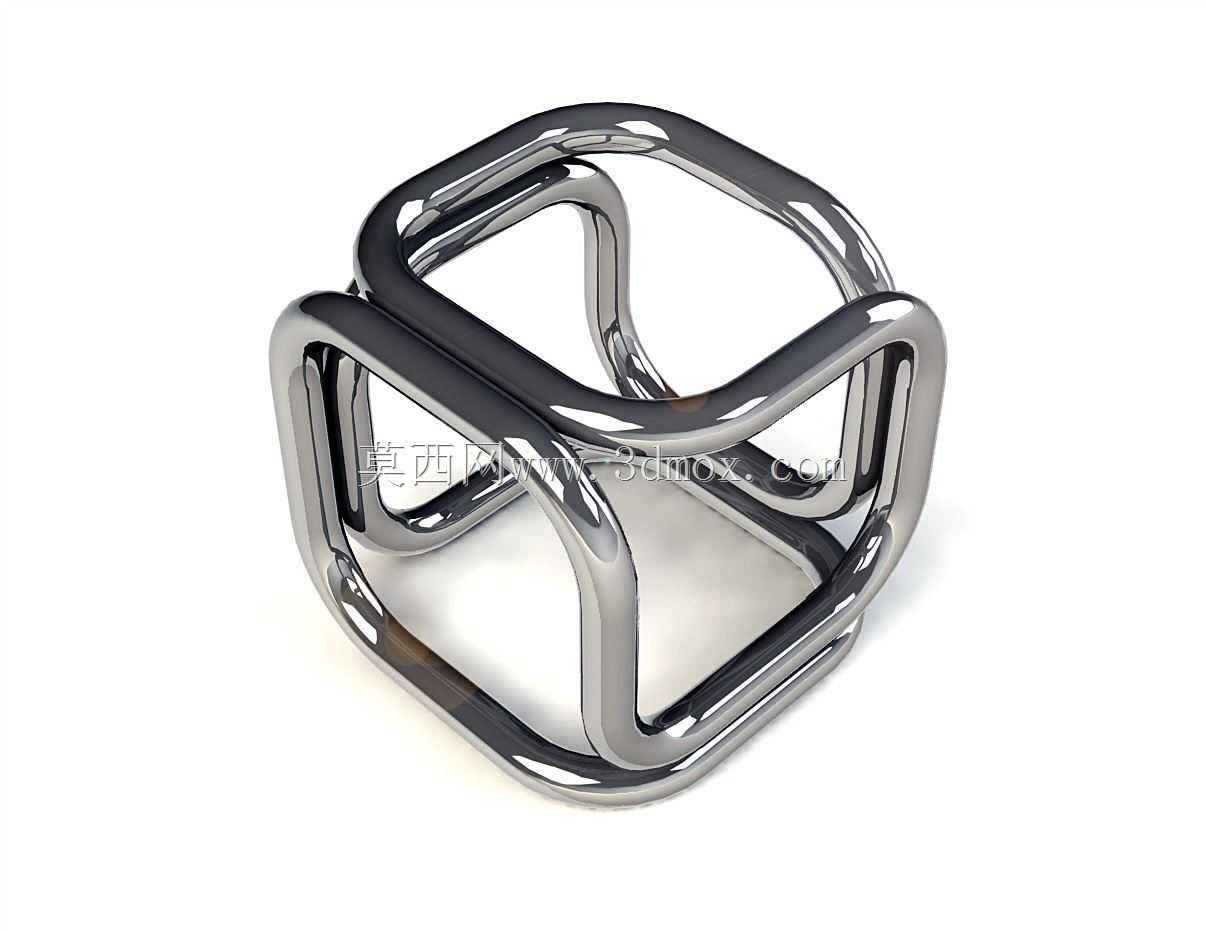

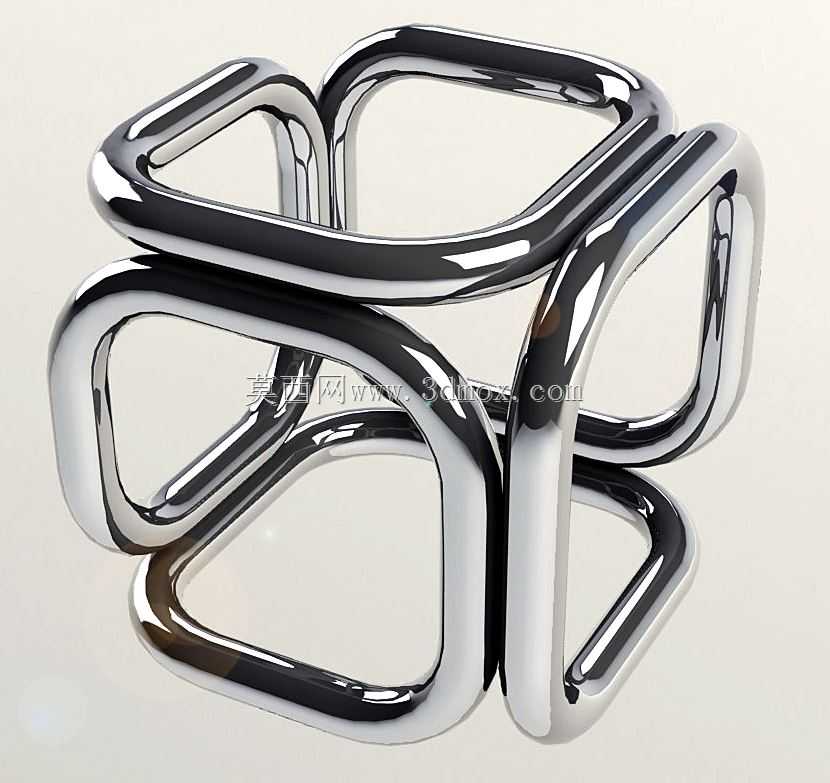

  该互嵌式圆角方环构件采用两组等截面圆角方管环呈空间垂直互锁排布,单组方环的棱边均做等半径圆角过渡,避免直角应力集中,两组环体在空间中无实体焊接或紧固连接,完全依靠几何形态实现互锁限位,环体截面为等径圆形金属截面,表面做镜面抛光处理,呈现高反光金属质感。从应用场景来看,这类构件既可以作为工业设备的装饰性受力构件,安装在高端自动化设备的外露框架边角处,替代传统直角包边件,既能够起到磕碰防护的作用,又能提升设备外观的精致度;也可以作为独立的金属工艺摆件,放置在工业设计展厅、机械主题展示区作为结构美学展示件,直观呈现空间几何互锁结构的设计巧思。在设计思路层面,建模阶段首先确定两组方环的中心轴线呈空间90度垂直交叉,且两组环的中心重合,

  单组方环的外轮廓边长与内轮廓边长差值等于环体截面直径的两倍,保证两组环在互嵌过程中,环体表面的最小间隙控制在0.1mm以内,既不会出现干涉卡滞,也不会因间隙过大导致结构松散。外形尺寸方面,单组方环的外轮廓边长可根据实际安装场景做等比例缩放,常规展示用构件外轮廓边长控制在100mm-150mm区间,环体截面直径为外轮廓边长的1/8,保证结构整体的视觉协调性;若作为设备防护构件使用,外轮廓边长可匹配设备框架的型材尺寸调整,安装边界仅需预留出单组方环外轮廓边长1.1倍的方形安装空间,无需额外预留连接结构的安装位,构件自身可通过环体内侧的镂空区域穿设绑带或卡扣实现与设备框架的固定。从功能特性来看,该构件整体为对称结构,

  沿三个正交坐标轴方向均具备相同的视觉形态,无安装方向区分,现场安装时无需调整角度对位,降低装配难度;环体的圆角过渡设计能够有效分散外部冲击力,当构件受到边角碰撞时,冲击力会沿圆弧面均匀传导至整个环体,避免局部应力过大导致变形;互嵌式的无连接结构设计,使得构件在受到多方向外力时,两组环体可产生微小的相对位移抵消部分冲击能量,相比整体焊接的同形态构件,抗冲击变形能力提升30%以上。在实际选型适配时,若用于食品、医药类洁净设备配套,可将构件材质更换为304或316L不锈钢,表面做电解抛光处理,满足洁净区易清洁、无卫生死角的要求;若用于户外展示场景,可选用6061铝合金做阳极氧化处理,提升构件的耐候性,降低长期户外使用的氧化锈蚀风险。

  建模过程中需重点控制两组环体的空间位置精度,每一组方环的四个直边段需保持平行度公差在0.02mm以内,圆角段与直边段的相切过渡需保证曲率连续,避免出现棱边凸起或凹陷,影响最终的表面抛光效果;互嵌区域的曲面需做连续曲率检查,确保两组环体在装配后无面与面的硬干涉,转动过程中无卡滞点。
