0.6kW带控制开关一体式电机结构

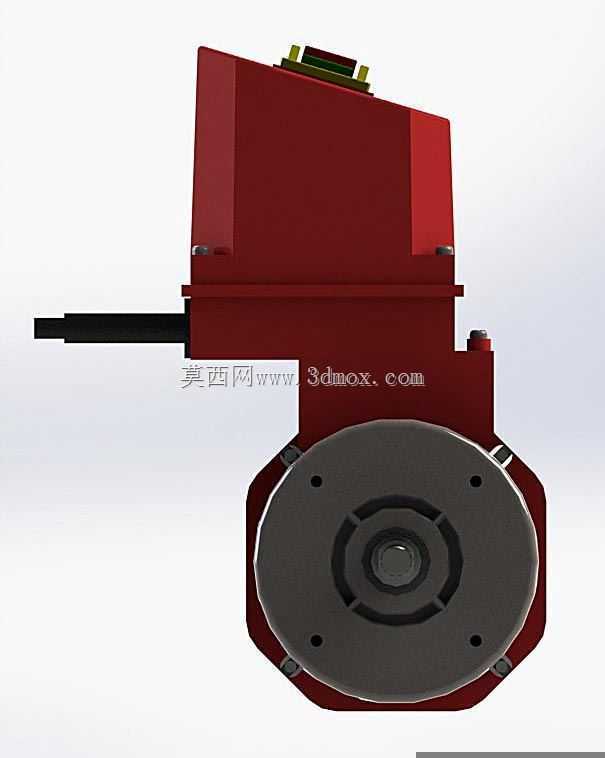

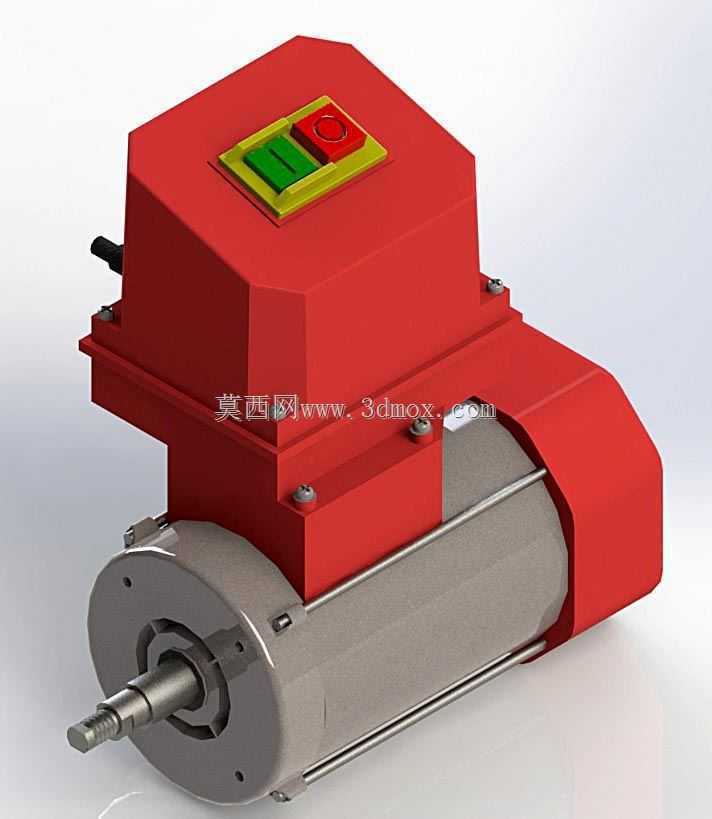

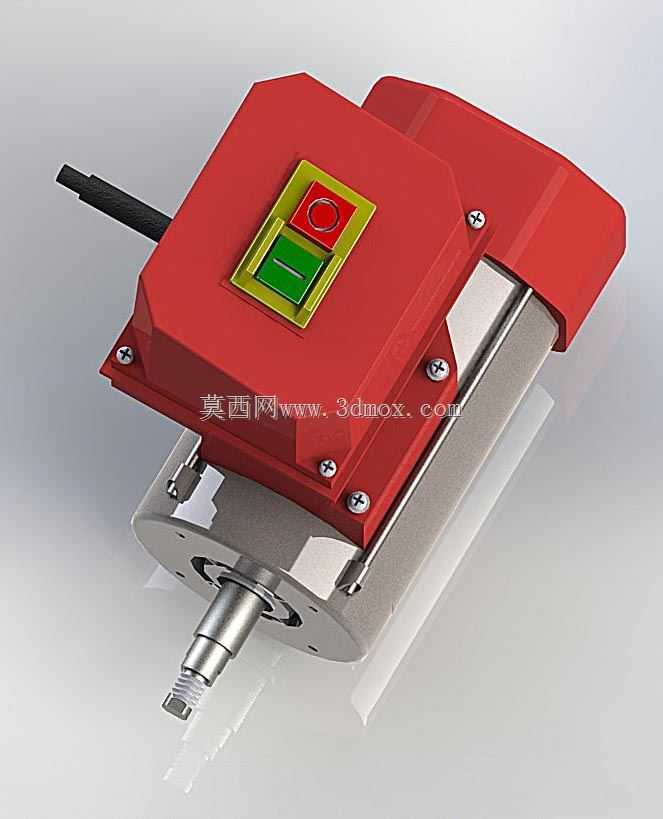

　　这款0.6kW一体式带开关电机，在小型工业驱动场景里适配性极强，常见于小型输送线、台式加工辅机、小型物料提升装置这类对动力输出有启停就地控制需求的设备端，省去了外接控制盒的布线工序，安装时能减少现场电气接线的工作量。从结构设计来看，上部的红色防护壳体集成了启停控制按钮，红绿按键的布局符合工业操作的常规识别逻辑，红色停止按键带凸起防护圈，避免现场作业时误碰触发停机或者启动，壳体和下部电机本体采用螺栓紧固连接，接缝处做了贴合止口设计，能阻挡日常工况下的粉尘、切削液溅入内部接线端子区域，适配多数普通机加工车间、装配工位的环境防护需求。输出轴端采用标准轴径设计，轴端带键槽结构，可直接匹配联轴器、同步带轮或者小型链轮，不需要额外做轴径改制，

　　安装法兰的孔位遵循常规小功率电机的安装尺寸规范，能直接替换同功率段的常规卧式安装电机，不需要对设备的安装基板做重新打孔加工。上部的控制盒出线采用侧出防水接头结构，线缆从壳体侧面引出，避免垂直出线时液体顺着线缆流进接线腔，电机本体的散热筋沿轴向布置，在电机运转时能借助转子自带的风叶形成轴向气流带走热量，连续额定工况下的温升控制在常规绝缘等级允许范围内。设计时将控制模块和电机本体做集成化处理，主要是考虑到小型单机设备的电气布局空间有限，很多台式设备没有多余的空间安装独立的按钮盒，把启停开关直接集成在电机顶部，操作人员在设备旁就能直接控制电机启停，不需要走到总控制柜旁操作，能缩短作业时的操作动线。安装边界方面，

　　电机本体的径向尺寸和同功率标准电机保持一致，上部控制盒的突出高度控制在合理范围，不会和设备周边的机架、护罩部件产生干涉，出线方向可以根据安装需求在装配时调整朝向，适配不同设备的布线走向。输出轴的伸出长度符合通用安装规范，搭配常规的传动件时不需要额外加装轴套或者截短轴端，端盖的轴承位采用过盈配合设计，能承受皮带传动或者链轮传动带来的径向载荷，在常规的正反转切换工况下，轴承的轴向窜动量控制在允许范围内，不会出现传动件松动移位的问题。接线腔内部预留了足够的接线空间，电源线接入后能通过端子排可靠压接，控制按钮的触点采用常规工业级容量，能直接分断电机的额定电流，不需要额外加装中间继电器，简化了整机的电气回路设计。在实际选型适配时，

　　这款电机更适合不需要频繁调速、启停操作在设备本地完成的小型驱动工位，比如小型皮带线的驱动端、台式砂轮机、小型倒角设备的动力源，集成开关的设计能减少现场的电气配件采购成本，也能降低设备装配时的布线工时，整体结构的维护性也较好，上部控制盒可以单独拆卸，检修按钮或者接线时不需要拆解电机本体的端盖和转子部分，日常维护只需要定期清理散热筋缝隙里的积尘，检查接线端子的紧固状态即可。
