油桶改造移动式工具收纳箱结构设计

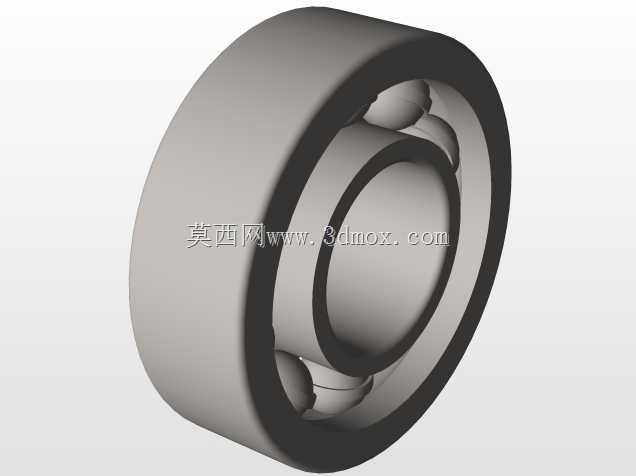

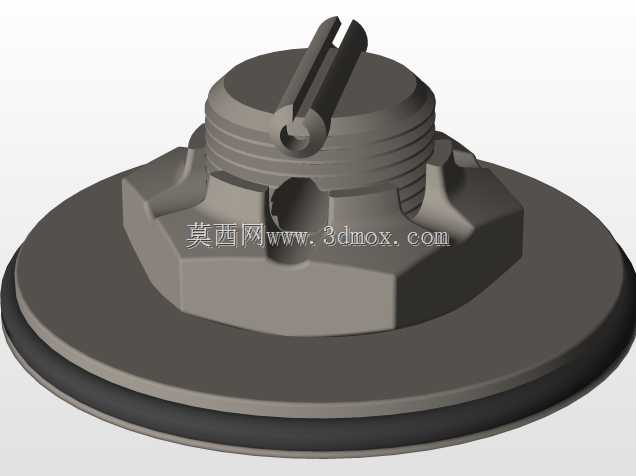

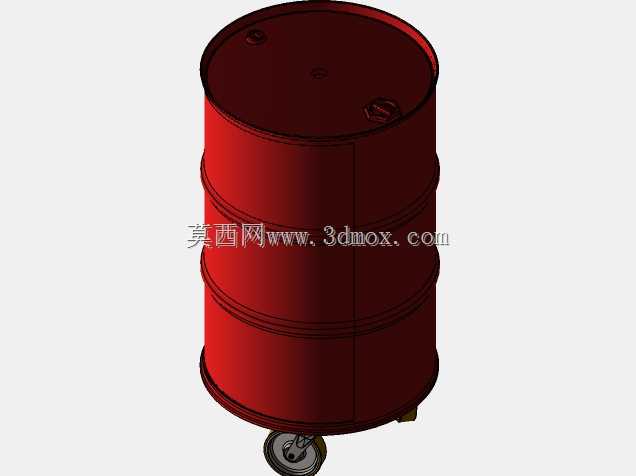

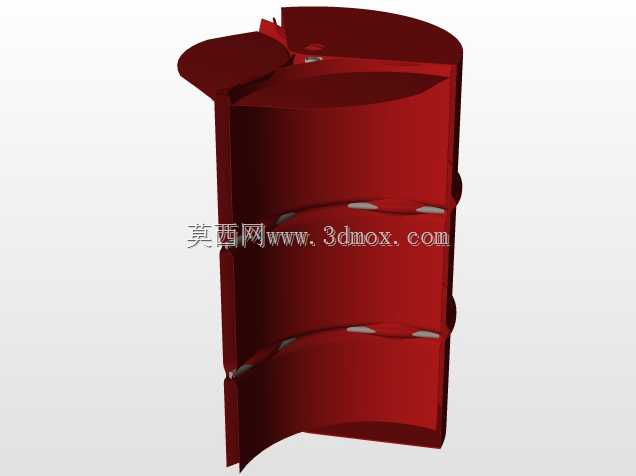

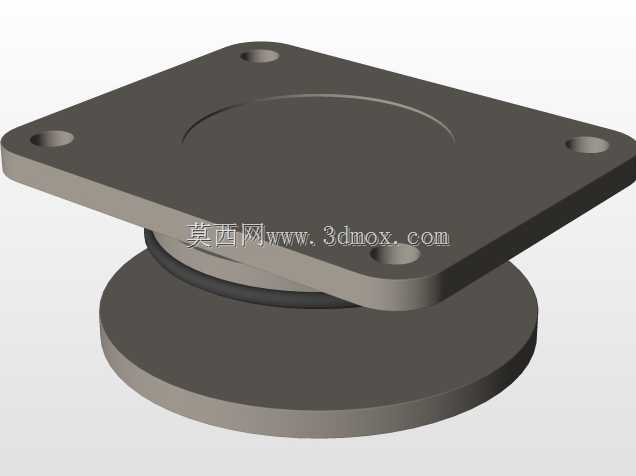

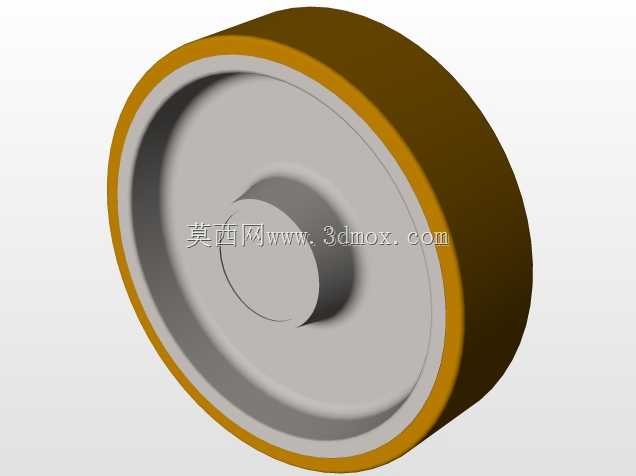

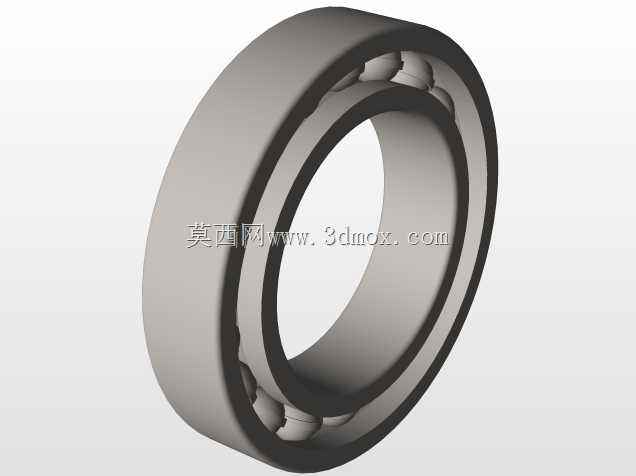

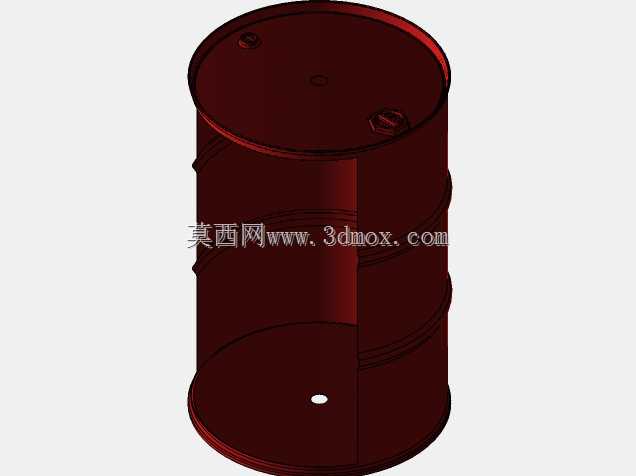

这款移动式工具收纳装置采用标准工业油桶作为主体承载结构，在车间零散工具收纳、维修工位工具随动配送场景中具备极强的实用性，尤其适合机加工车间、设备维保班组、户外现场抢修作业等需要频繁转移工具的使用场景，能够解决传统工具柜移动不便、闲置油桶回收利用率低的实际问题。设计过程中优先选用废弃标准200L工业油桶作为主体壳体，无需额外定制大型冲压壳体，既降低了制造成本，也实现了工业废弃容器的二次利用，油桶本身的圆柱薄壁结构具备足够的结构强度，桶身的环形滚压加强筋能够提升整体抗形变能力，即便在车间复杂工况下受到磕碰也不易出现壳体凹陷变形的问题。底部采用脚轮支撑结构，选用带刹车功能的万向脚轮，单轮额定承载满足整箱工具满载后的承重需求，安装时在油桶底部焊接适配的脚轮安装支架，支架与桶底采用满焊连接，保证移动过程中脚轮连接位置不会出现开焊脱落，脚轮安装后整体离地高度控制在合理范围，既保证移动时的通过性，也避免整体重心过高导致推移过程中出现侧翻风险。桶体顶部保留原有油桶的密封端盖结构，在端盖上开设工具取放开口，配套加装可开合的密封盖板，闲置时盖板闭合能够避免车间内的切削液、金属碎屑、灰尘落入箱内污染工具，取放工具时可直接掀开盖板操作，无需额外设计复杂的开门结构，充分利用油桶原有结构减少加工工序。桶身内部可根据存储工具的类型加装分层隔板或者工具挂架，隔板采用薄钢板折弯成型，通过桶壁内侧的焊接角铁支撑，可灵活调整分层高度，适配不同尺寸的手动工具、电动工具、耗材配件的存储需求，比如扳手、螺丝刀类长柄工具可通过桶壁内侧的挂扣固定，小型量具、紧固件可放置在分层隔板上，避免工具在桶内杂乱堆叠。整体结构的安装边界无需额外占用过多车间空间，圆柱外形可灵活放置在工位角落、设备旁侧的空隙位置，推移时转向灵活，能够在车间狭窄的设备通道间顺畅通行，相比方形工具柜不存在棱角磕碰的问题，即便在人员走动频繁的通道位置放置，也不会剐蹭过往人员的衣物或者磕碰工件。设计时充分考虑了车间实际使用的耐用性需求，桶身外侧可根据使用需求涂刷防锈漆，避免车间潮湿环境导致桶体锈蚀，所有焊接位置都做打磨处理去除焊渣毛刺，避免使用过程中划伤操作人员，整体结构没有复杂的传动或者易损部件，后期维护成本极低，仅需定期检查脚轮转动顺滑度、加注润滑脂即可长期使用。
