带防脱卡扣螺纹连接式起重吊钩结构

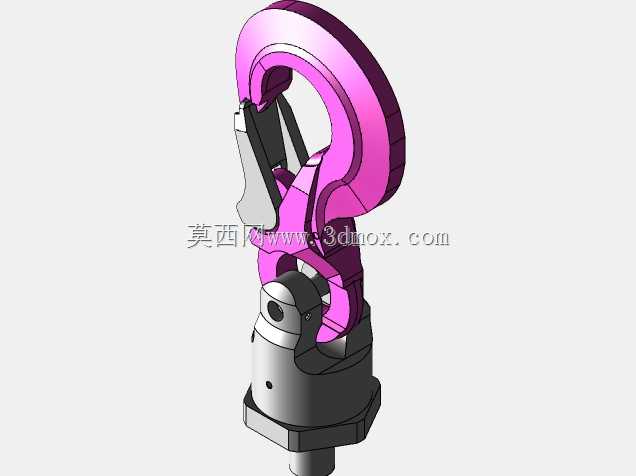

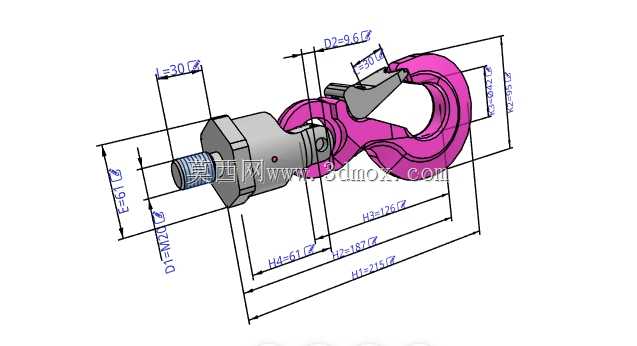

在车间物料转运、重型设备吊装、港口货物装卸这类需要垂直起吊重物的作业场景里，吊钩是连接起重设备与被吊载荷的核心受力部件，其结构合理性直接关系到吊装作业的安全冗余。这款吊钩采用螺纹连接式安装结构，下端设置标准外螺纹段，可直接与起重葫芦、吊梁、卷扬机构的配套内螺纹座配合安装，安装时通过螺纹旋合深度控制安装精度，配合上端的六角限位台可实现安装后的周向防转，无需额外焊接或复杂的销轴固定结构，拆装维护效率更高，适合需要频繁更换吊具的多工况作业场景。从结构设计来看，钩身采用大曲率圆弧过渡的受力构型，钩尖位置集成了弹簧复位式防脱卡扣，卡扣在无外力作用时自动贴合钩尖内侧，完全封闭钩口的开口间隙，可避免吊装过程中钢丝绳、吊装带因载荷晃动从钩口滑脱的风险，卡扣的转轴位置设置在钩身颈部下方，不占用钩身内部的挂接空间，不会干涉吊索具的挂装操作。尺寸设计上，钩身最大外轮廓宽度为95mm，钩身颈部直径为42mm，防脱卡扣的开口行程适配直径35mm以内的吊索具挂接，从吊钩最顶端的螺纹端面到钩身最低点的总高度为215mm，钩身内部有效挂接空间高度为126mm，安装螺纹段长度为30mm，安装时需保证螺纹旋合长度不小于25mm，确保连接部位的受力面积满足额定载荷下的强度要求。建模过程中，钩身的圆弧过渡区域均采用平滑曲面构建，避免应力集中的锐角结构，钩身与下端连接座的铰接部位采用间隙配合设计，铰接销轴的配合间隙控制在0.1mm以内，既保证吊钩可在吊装过程中随载荷方向自由摆动，又不会因间隙过大产生横向窜动。连接座与螺纹段采用一体化锻造结构建模，避免分体焊接带来的强度缺陷，表面的限位六角台对边尺寸适配常规扳手操作，方便现场安装时的紧固作业。这类吊钩的额定载荷匹配其截面尺寸设计，钩身危险截面的厚度经过受力校核，可满足对应吨位下的静载、动载冲击要求，防脱卡扣的弹簧刚度经过匹配，既保证卡扣复位顺畅，又不会因弹簧力过大导致吊索具挂装时操作费力。在实际选型应用中，需要结合安装端的螺纹规格匹配对应型号，安装后需检查防脱卡扣的复位灵活性，确保卡扣能完全封闭钩口后再投入吊装作业，日常维护时需定期检查铰接部位的磨损量、螺纹段的锈蚀情况，及时清理钩身表面附着的杂物，避免应力集中点的产生。
