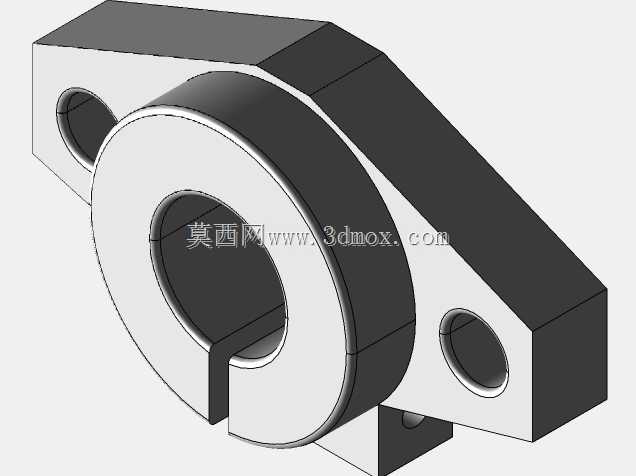

SHF12型12mm孔径线性导轨轴支座

在非标自动化设备的直线传动模组搭建场景里，这类轴支座是承担光轴端部定位、抵消径向载荷的核心基础零件，很多做3C检测设备、小型输送工位的结构工程师选型时，都会优先考虑这种开口夹紧式的支座结构，相比传统的紧定螺钉固定型，它的抱紧力更均匀，不会在光轴表面顶出凹痕，后期调整光轴平行度的时候也更方便。从实际安装边界来看，这款支座适配直径12mm的线性光轴，底座采用菱形切边的三孔安装布局，三个安装孔呈三角分布，相比两孔安装的支座抗扭转能力更强，安装时不需要额外加工定位销孔，依靠三个螺栓的预紧力就能牢牢固定在铝型材台面或者钢板安装面上，底座的安装孔做了沉头设计，内六角螺栓拧入后头部不会突出安装面，不会和周边的滑台、拖链产生运动干涉。设计层面上，支座主体采用6061铝合金经数控铣削加工成型，夹紧开口处预留了0.8mm的弹性变形缝，锁紧侧面的紧固螺钉时，开口处会均匀收缩抱紧穿过的光轴，整个抱紧面是和光轴完全贴合的圆弧面，接触面积比顶丝固定大了近十倍，即使设备长期往复运动产生振动，光轴也不会出现轴向窜动或者径向偏移。很多人做小型点胶机、桌面型雕刻机的光轴固定时，容易忽略支座的高度公差，这款支座的轴中心到底面的高度做了严格的公差控制，成对安装时只要支座安装面的平面度达标，两根平行光轴的等高误差可以控制在0.02mm以内，能大幅降低直线轴承滑动时的卡顿阻力，延长滑台的使用寿命。实际使用中如果需要调整光轴的轴向位置，只需要稍微松开夹紧螺钉就能滑动光轴调整伸出长度，调整到位后再拧紧螺钉即可，不需要完全拆卸支座，对于经常需要改机调试的实验室设备、小批量定制设备来说，这种结构的维护便利性远高于固定式轴座。另外支座的边角都做了C0.5的倒角处理，没有尖锐的铣削毛刺，装配时不会划伤操作人员的手套，也不会刮破拖链或者线缆的绝缘层，细节处理完全符合工业设备的装配要求。
