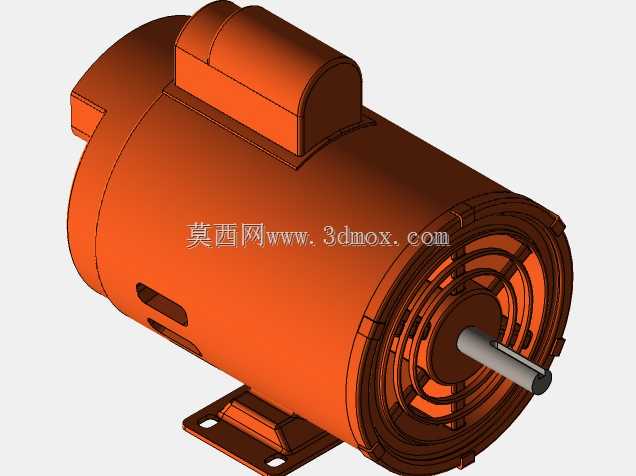

西门子1HP卧式异步电动机三维结构

　　这款1HP规格的卧式电动机，常被配套在小型输送线、台式加工设备、小型风机泵类负载场景中，作为核心动力输出单元使用，其功率等级适配多数轻载连续运行的工业工位，能在常规车间供电环境下稳定输出额定转矩，不需要额外配置大功率供电回路，适配多数中小型设备的动力配套需求。从结构设计来看，模型完整还原了铸铁机座的散热筋布局，机座侧面的吊装孔、底部安装脚的螺栓过孔位置都按照实物安装尺寸做了还原，安装脚的定位孔间距、孔位公差带都匹配通用卧式电机的安装标准，不需要额外做安装转接板就能直接适配常规设备的电机安装位，能直接用于设备整体装配的干涉检查、安装布局模拟。接线盒设置在机座顶部的侧方位置，预留了线缆走线的空间，接线腔内部的端子排布局也做了简化还原，

　　能模拟现场接线的走线弯折半径，避免后续布线时出现线缆与周边结构件干涉的问题。输出轴端的轴伸长度、键槽尺寸都符合对应功率等级电机的标准尺寸，端盖处的轴承位台阶、密封槽结构都做了细节还原，前端盖的通风防护栅格既保证了运行时的冷却风路通畅，也能避免外部杂物进入电机内部损伤绕组和风叶。风罩部分的圆弧过渡、与机座的卡扣连接结构都完整呈现，尾部风叶的倾斜角度匹配电机额定转速下的送风方向，能保证运行时冷却气流顺着机座散热筋轴向流动，带走绕组和铁芯产生的热量。在做设备整体建模时，这款模型可以直接导入装配体，用来核对电机与传动轮、联轴器的对接同轴度，也能模拟电机安装后与周边防护罩、管线的安全距离，提前排查安装时可能出现的空间干涉问题，

　　不需要再手动测绘实物电机的外形尺寸，能大幅缩短设备前期设计的建模周期。机座表面的散热筋高度、间距都经过优化，既保证了足够的散热面积，也不会因为筋条过高导致安装时容易积灰、磕碰变形，底部安装脚的加厚设计能承受电机运行时的轻微振动，避免长期运行后安装脚出现疲劳开裂的问题。
