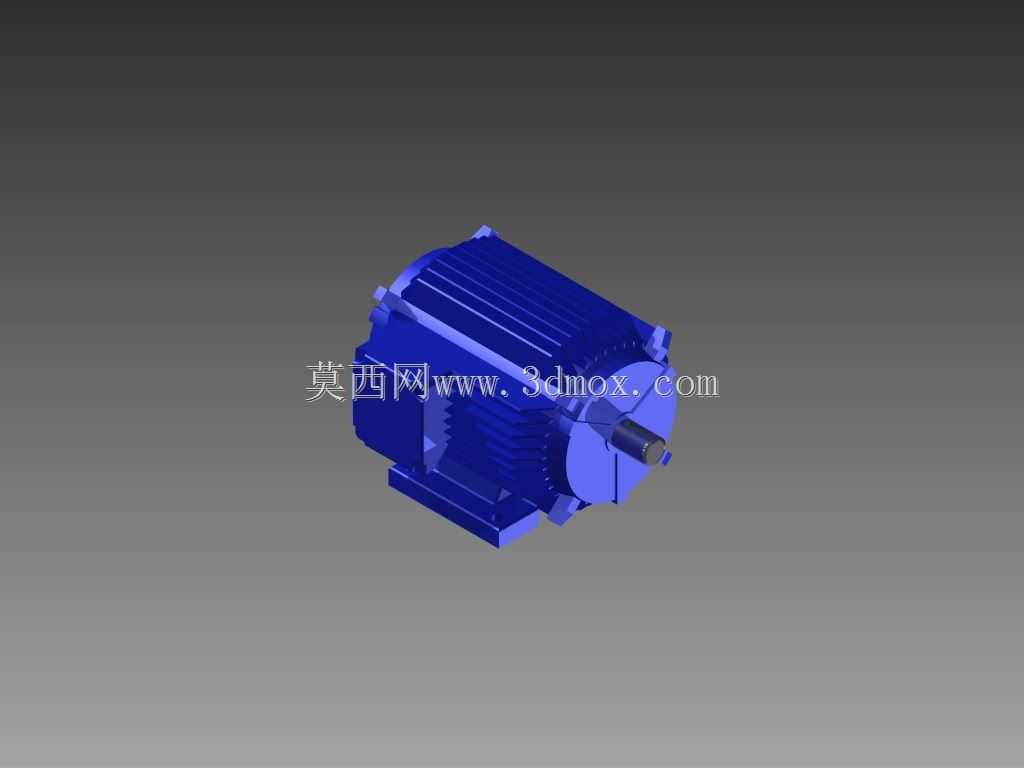

1马力小型电动马达三维结构设计

　　这款1马力规格的电动马达，在小型工业设备配套场景中应用十分广泛，常见于小型输送线、轻工包装辅助设备、小型机床进给机构、农用小型机具配套等场景，作为核心动力输出单元，为整套设备提供稳定的旋转动力输出。从实际用途来看，该功率段的马达适配负载扭矩区间适中，既可以通过联轴器直连负载，也可搭配带轮、齿轮组完成减速后输出，满足不同转速、扭矩需求的工况使用。

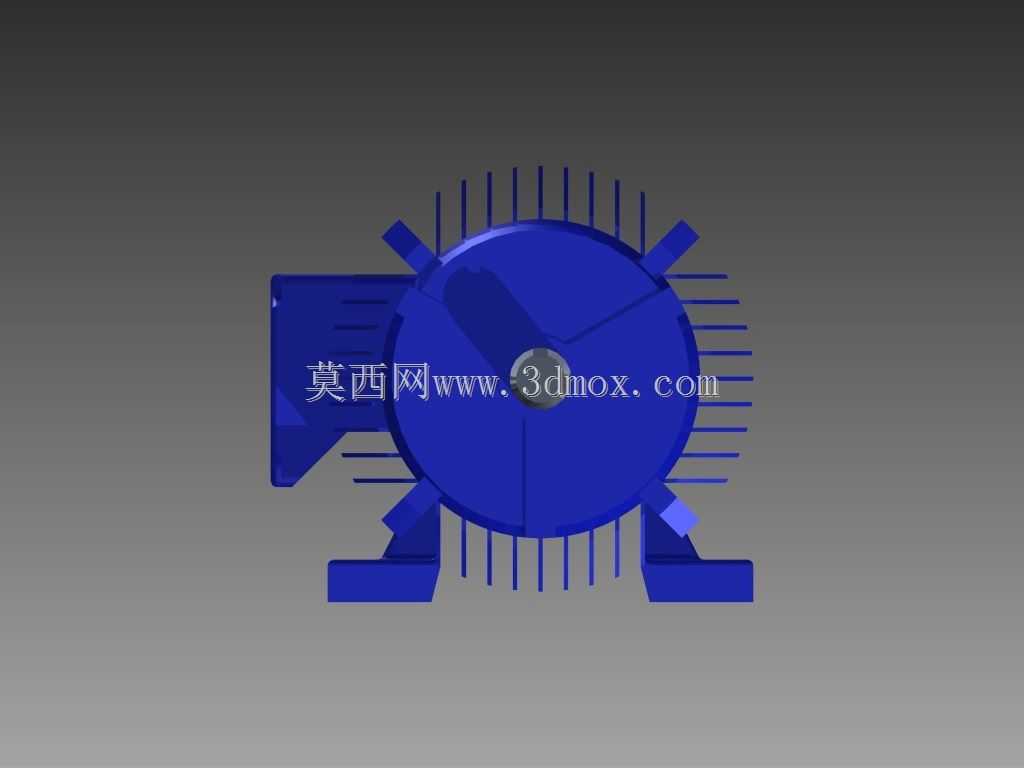

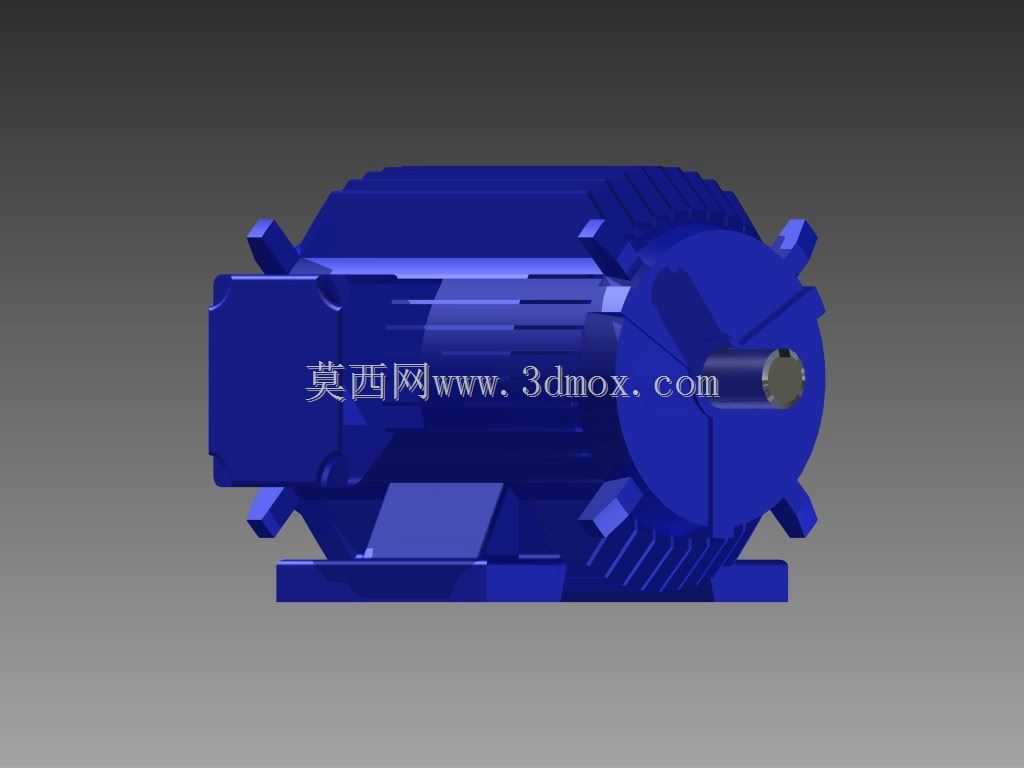

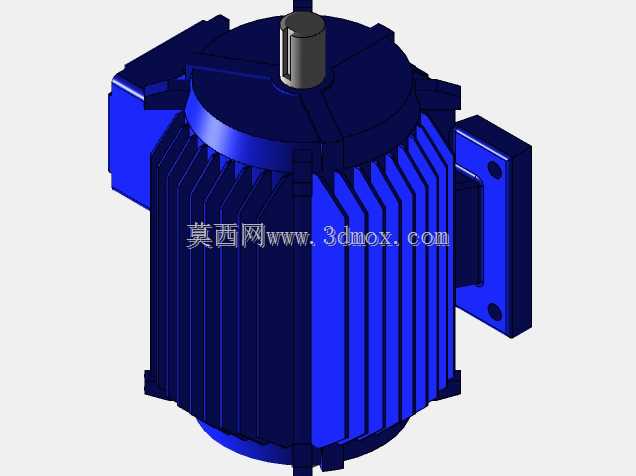

　　从产品功能特性上看，该马达采用封闭式外壳结构，外壳表面设计有轴向散热筋，能够在设备连续运行过程中增大散热面积，保障绕组工作温度维持在合理区间，避免长时间运行出现过热问题。输出轴采用标准轴径设计，轴端预留键槽，可适配标准联轴器、带轮等传动件的安装，无需额外定制加工连接部件，降低配套安装的加工成本。接线盒位于马达壳体侧上方，走线方向可根据安装现场需求调整，适配不同布线方向的安装场景，减少现场布线的弯折应力。

　　在设计思路层面，建模过程优先还原了安装接口的尺寸精度，包括底脚安装孔的孔距、孔径、安装面平面度相关结构，输出轴的轴伸长度、轴径、键槽尺寸，以及端盖止口的配合尺寸，确保模型导入装配环境后可直接完成干涉检查，无需反复核对安装边界。壳体的散热筋结构按照实际开模工艺做了均匀排布，筋条高度与厚度比例符合铸件生产的工艺要求，避免出现壁厚不均导致的铸造缺陷。端盖与壳体的连接螺栓孔位置做了均匀分布设计，保障装配后螺栓受力均匀，减少运行过程中的振动松动风险。

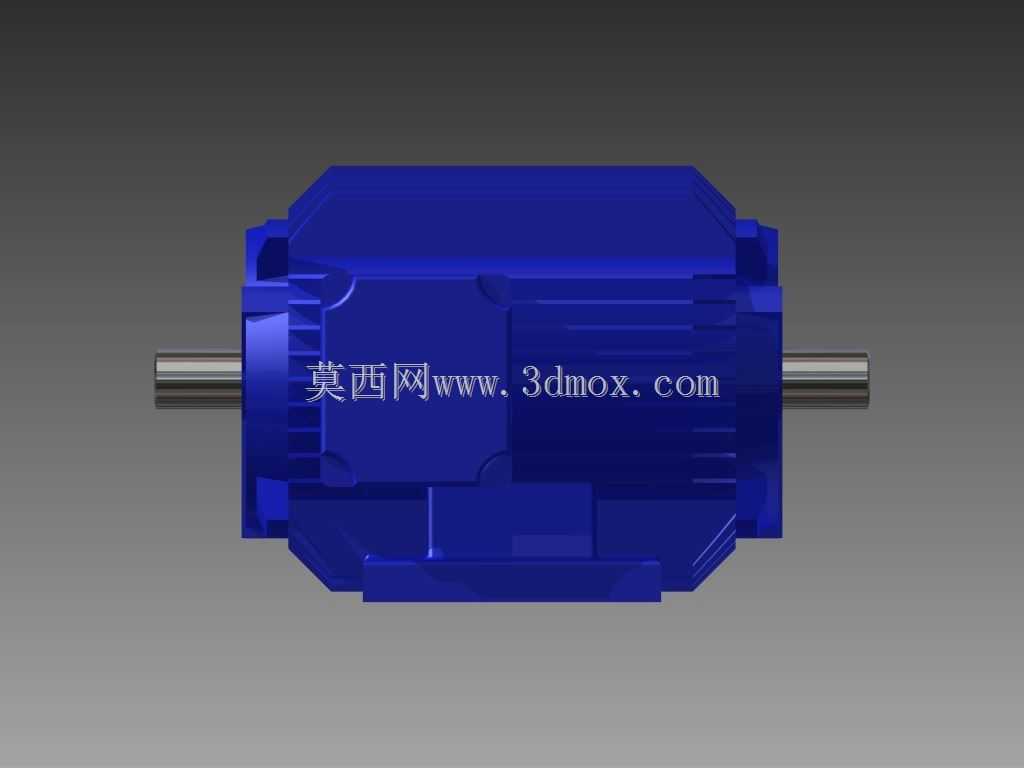

　　从外形尺寸与安装边界来看，该马达的轴向总长度、径向最大外径均按照1马力功率段的通用尺寸设计，底脚安装孔为长圆孔设计，可适配小范围的安装位置调整，降低现场安装的对位难度。输出轴中心到底脚安装面的中心高符合行业通用标准，可直接替换同功率段的同规格马达，无需调整配套设备的安装基座尺寸。建模过程中对马达内部的定子、转子、端盖轴承位等结构也做了等效还原，在装配仿真过程中可模拟转子转动的运动空间，避免配套设备的周边结构与马达旋转部件、外壳出现干涉，提前排查安装过程中可能出现的空间冲突问题，减少现场安装调试的返工量。
