派克MGG20020型液压马达结构设计

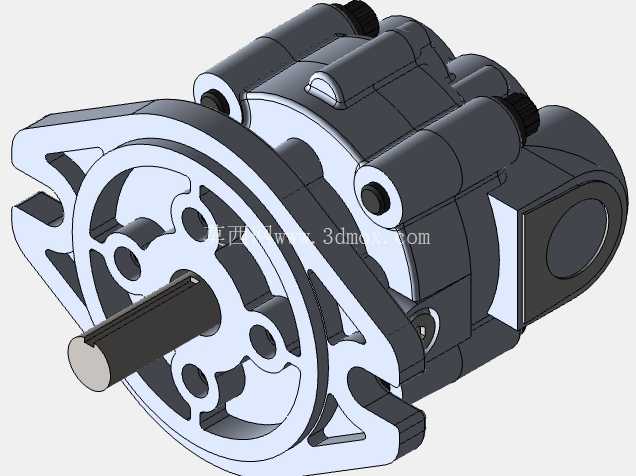

　　在工程机械、重型冶金设备、农业机械以及大型注塑装备的液压传动回路里，这类摆线结构的液压马达是把液压能转换为旋转机械能的核心执行元件，区别于电驱传动的刚性输出特性，液压马达可以在极低转速下输出大扭矩，同时具备过载保护的天然优势，不需要额外加装复杂的过载离合结构，在负载波动剧烈的工况下适应性极强。这款马达的前端采用了异形法兰安装结构，法兰面上预留了三个通孔安装位，对应不同主机厂的安装支架孔位设计，安装时不需要额外做转接板，能直接适配多数中小型液压站、行走机构的安装接口，输出轴采用平键传动结构，轴伸长度经过匹配计算，既保证了和负载联轴器的配合长度，又避免了轴伸过长带来的径向跳动问题，轴端做了倒角处理，装配时能快速对准联轴器的键槽位置，减少现场装配的对位难度。从内部结构设计来看，这款马达采用了摆线针轮啮合副的结构原理，进油口和回油口布置在马达的侧端位置，油口采用标准管螺纹接口，能直接和常规液压油管的接头匹配，不需要定制特殊接头。壳体部分采用了分体式拼接设计，前端盖、定子壳体、后端盖通过内六角螺栓紧固连接，壳体的外表面做了多道环形散热筋结构，在马达持续工作时，能通过增加和空气的接触面积带走一部分工作产生的热量，避免液压油温度过高导致的内泄增大问题。

　　在实际选型应用中，这类马达常被用在小型挖掘机的回转机构、输送带的驱动辊、环卫车辆的扫盘驱动、叉车的转向助力机构上，因为它的启动扭矩大，在设备刚启动带载的瞬间不会出现卡滞问题，同时低速稳定性好，在每分钟几转的工况下不会出现爬行现象，能满足精准调速的需求。设计建模过程中，需要重点关注啮合副的间隙配合尺寸，定子和转子的配合间隙直接影响马达的容积效率，间隙过大会导致内泄严重，输出扭矩达不到设计要求，间隙过小则会在油温升高后出现胀死的问题，建模时需要预留合理的热膨胀间隙。另外，安装法兰的端面和输出轴的同轴度公差需要严格控制，在三维建模时就要把形位公差的要求考虑进去，避免后续加工装配后出现轴偏磨的问题，缩短密封件的使用寿命。

　　马达的密封结构采用了轴用旋转密封圈加O型圈静密封的组合，轴封位置设计了防尘唇结构，能在户外多粉尘的工况下阻挡泥沙、灰尘进入马达内部，避免磨损啮合副和密封件，适合在矿山、建筑工地这类恶劣环境下使用。从安装边界来看，这款马达的径向尺寸控制得比较紧凑，在主机布置空间有限的场景下，不需要预留太大的安装空间，侧置的油口方向也可以根据实际安装需求调整，松开壳体的紧固螺栓后可以旋转后端盖调整油口朝向，适配不同方向的管路布置，减少管路的弯折角度，降低管路的压力损失。

　　在液压回路匹配上，这款马达可以和多路阀、平衡阀直接配套使用，在起升类负载的工况下，加装平衡阀后可以防止负载下坠，保证运行的安全性，回油侧建议加装回油过滤器，避免液压油中的杂质进入马达内部划伤啮合表面。建模时所有的倒角、退刀槽、密封槽的尺寸都按照机械设计手册的标准取值，没有做非标的特殊结构，后续加工时可以直接采用标准刀具加工，减少定制刀具的成本，螺栓的预紧力也做了对应计算，保证壳体结合面的密封压力足够，不会在高压工作时出现渗油问题。
