手持立式窄幅砂带打磨设备结构设计

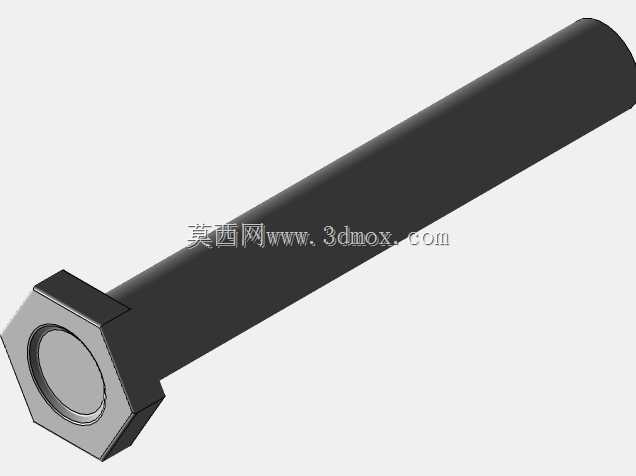

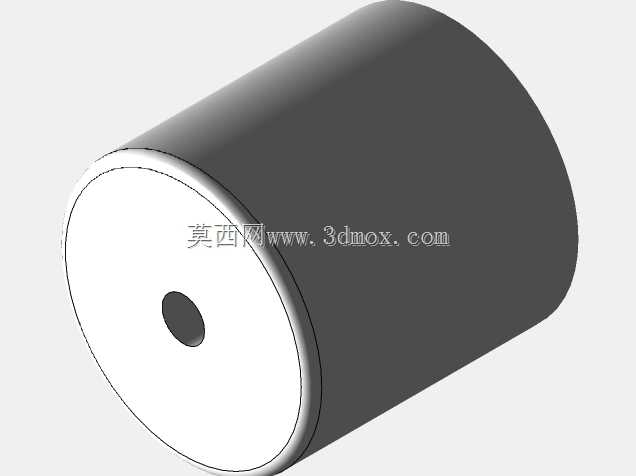

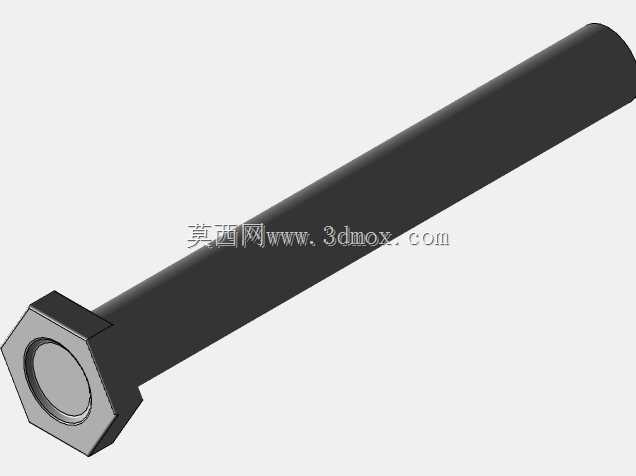

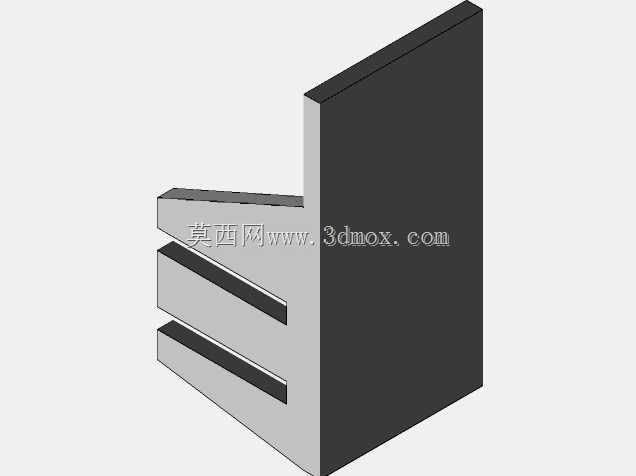

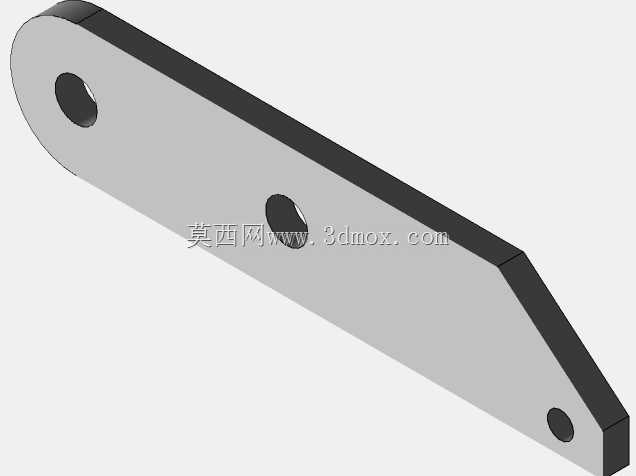

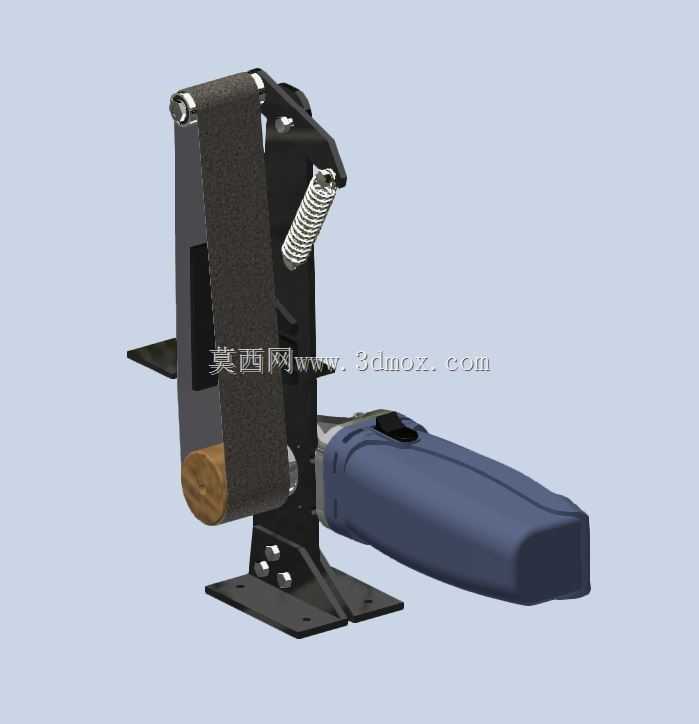

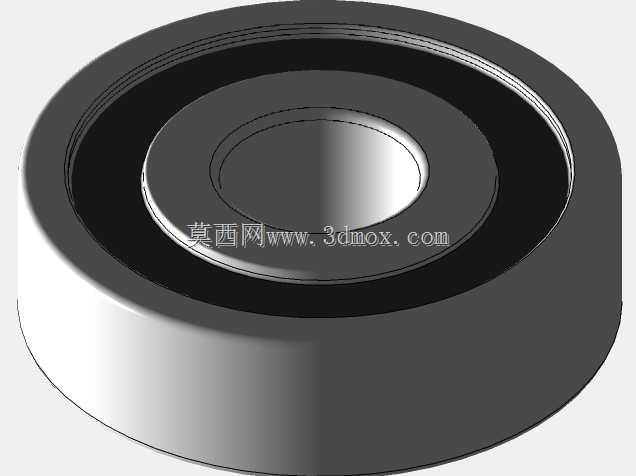

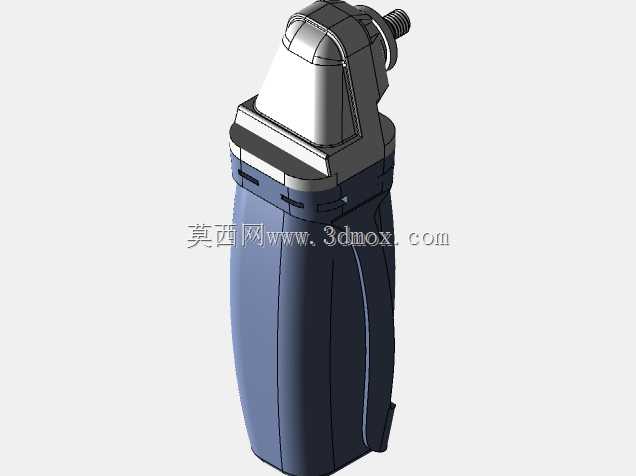

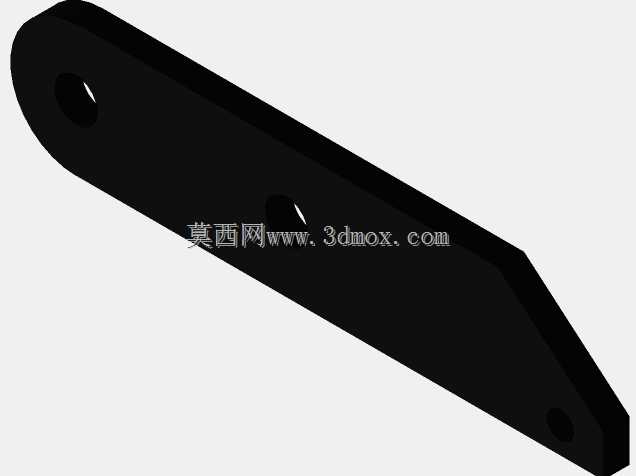

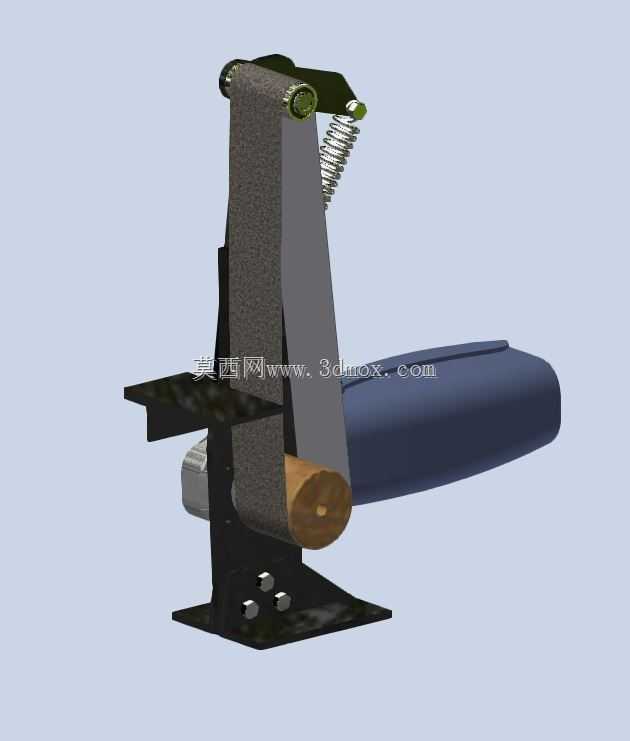

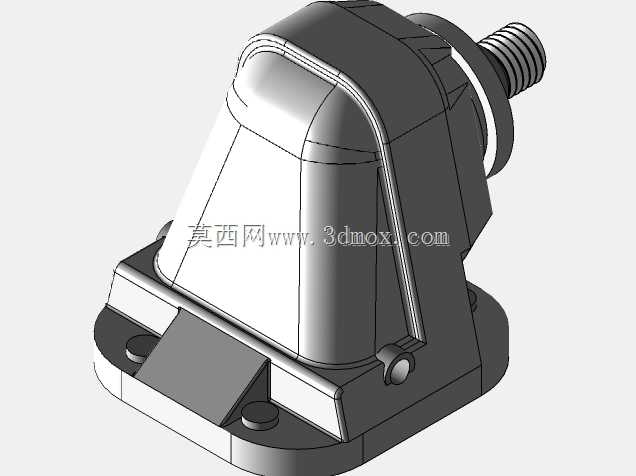

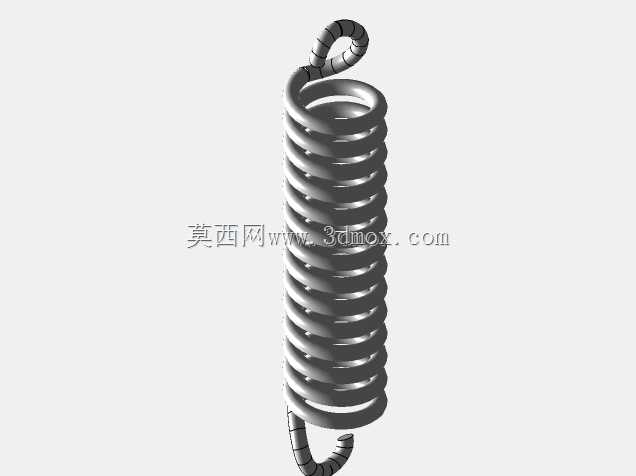

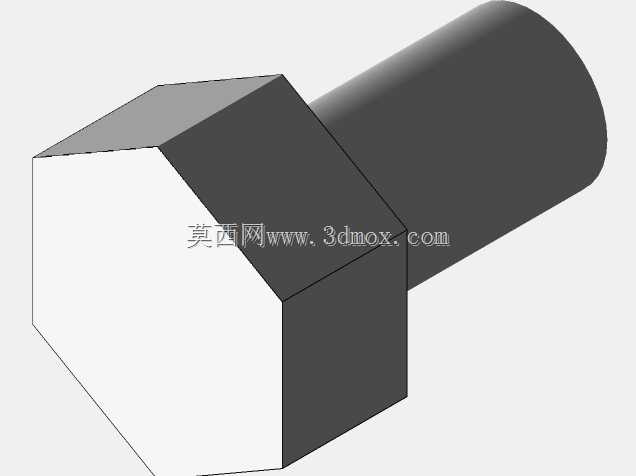

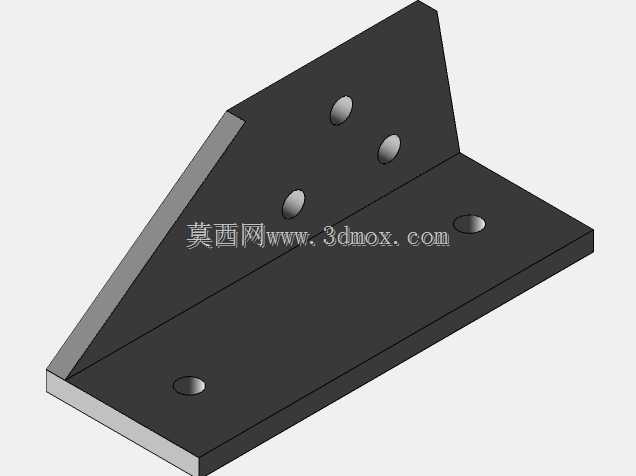

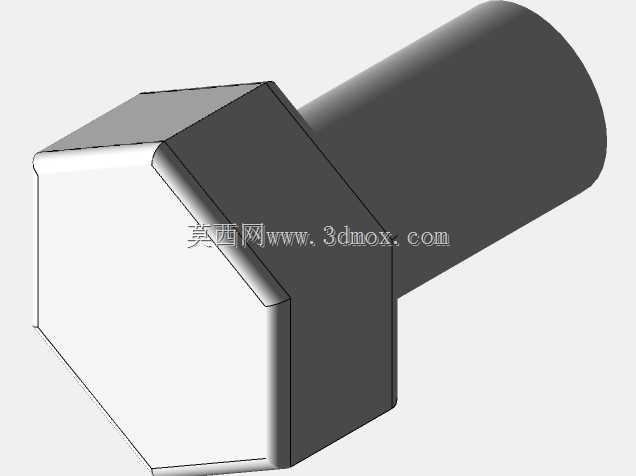

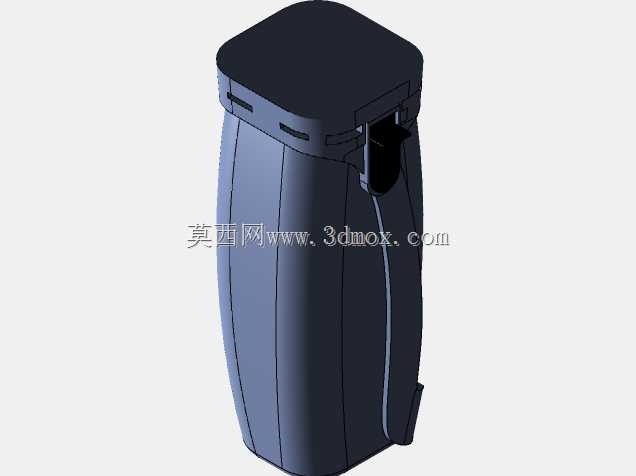

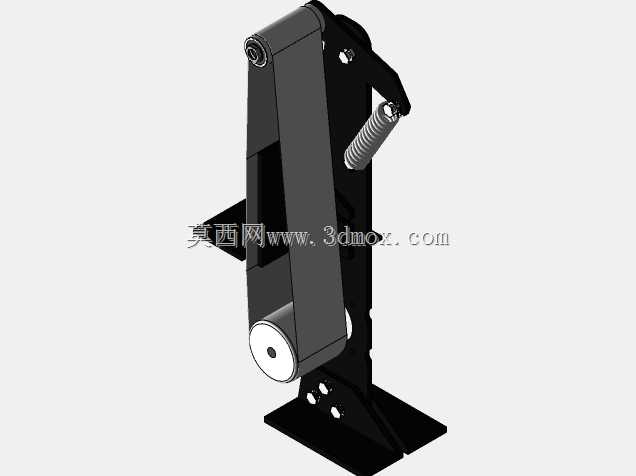

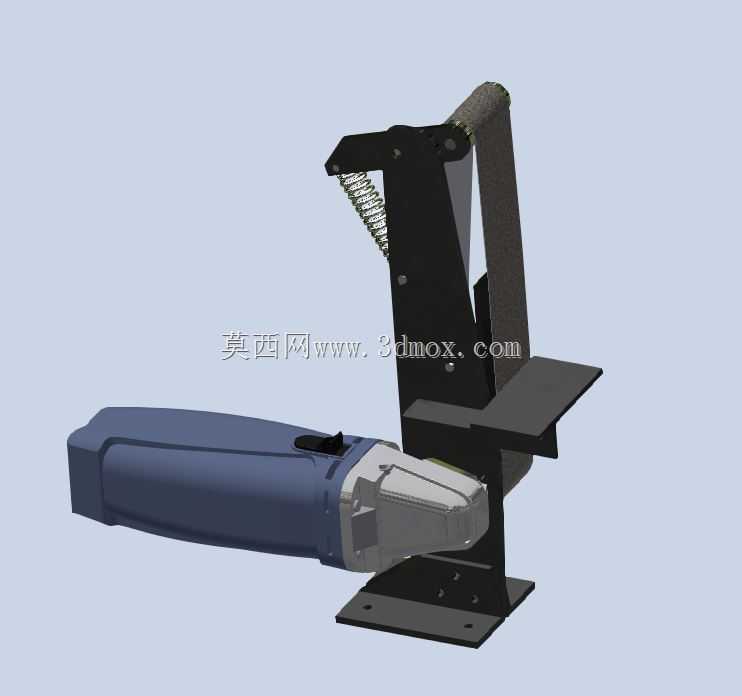

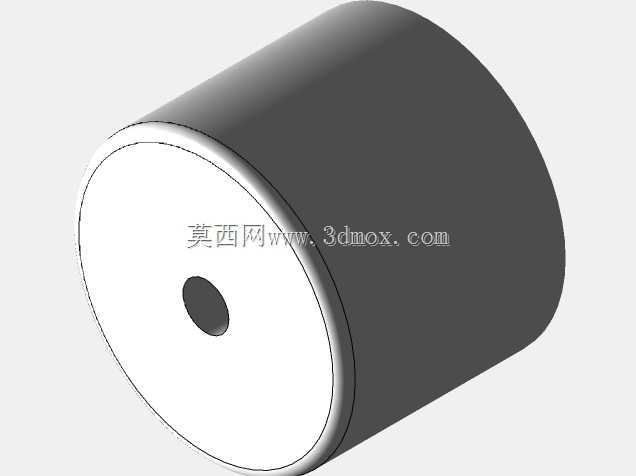

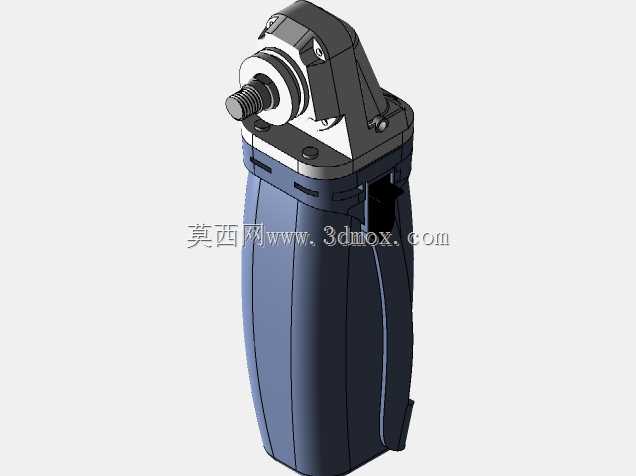

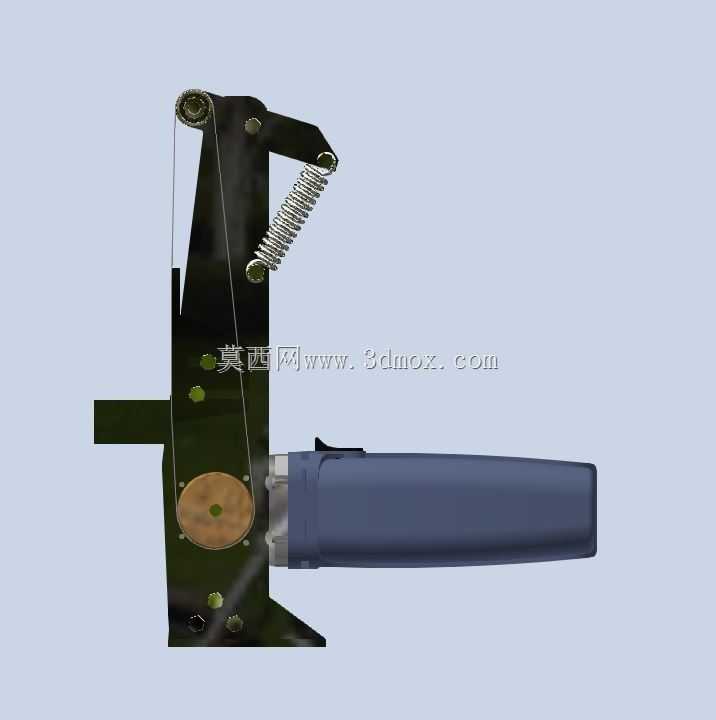

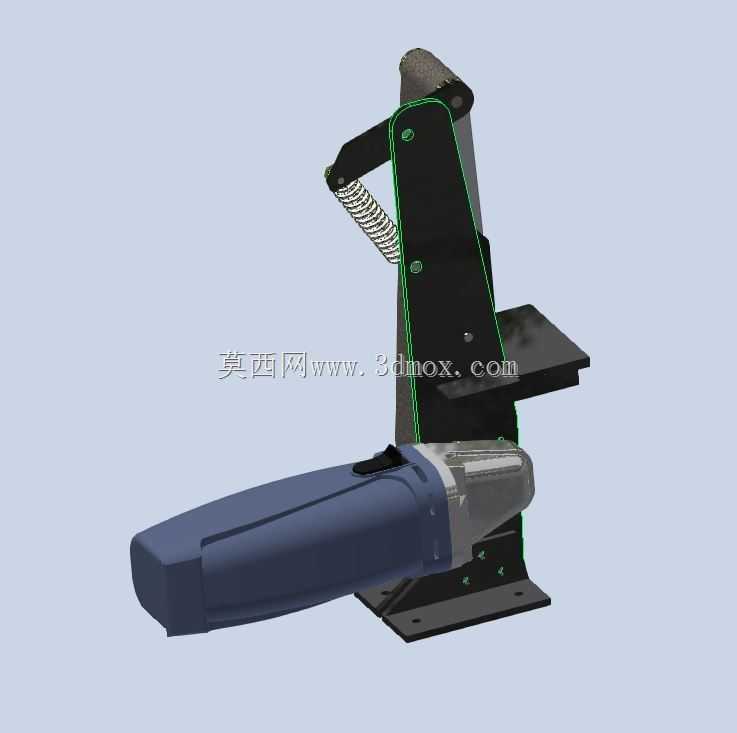

这款手持砂带打磨设备主要面向小工件边角打磨、焊缝余高修整、异形曲面抛磨这类场景，在五金修配、小型机加工工位、家装金属构件安装现场都能适配，相比角磨机的刚性轮式接触，砂带的柔性接触面能更好贴合圆弧、斜角这类不规则加工面，减少过磨打废工件的概率。设备整体采用立式握持布局，握持段做了贴合手掌弧度的包覆造型，操作时手腕可以自然搭靠在机身侧方，长时间握持作业的疲劳度比直柄打磨工具低不少，机身底部设置了平面安装基座，既可以手持操作，也能通过基座的安装孔固定在工作台面作为小型台式磨床使用，适配不同作业场景的需求。张紧结构采用顶部弹簧自动张紧设计，更换砂带时只需要扳动顶部的张紧拨杆压缩弹簧，就能轻松套入新砂带，松开拨杆后弹簧自动提供恒定张紧力，不需要额外调整张紧螺栓，作业过程中砂带跑偏的概率也更低，主动轮设置在机身下部，直接和驱动电机输出端连接，减少传动环节的动力损耗，接触轮采用带一定弧度的橡胶轮面，打磨曲面时接触面积更均匀，不会出现局部深痕。从安装边界来看，设备整体重心落在握持段下方，固定安装时基座的四个安装孔间距适配常规小型台钳的夹持范围，也可以直接通过螺栓固定在厚度20mm以内的工作台面板上，不需要额外制作转接支架，手持操作时整机重量控制在单手握持可长时间操作的区间，不会因为过重导致操作稳定性下降。设计过程中特意将传动结构全部封闭在机身钣金外壳内部，避免打磨产生的碎屑进入传动间隙造成卡滞，弹簧张紧机构的外露部分做了折弯挡边，防止打磨碎屑堆积在弹簧缝隙里影响张紧力稳定性，砂带的运行轨迹做了限位挡边设计，即使长时间满负载运行，砂带也不会从带轮上脱出，不需要频繁停机调整砂带位置。接触轮的位置突出机身前端30mm左右，针对工件内角、狭窄缝隙位置的打磨也能顺利伸入，不会被机身外壳干涉，相比普通平板砂纸打磨，这款设备的砂带持续运行可以不断带出打磨产生的碎屑，不会出现砂纸被碎屑堵死导致磨削效率下降的问题，针对不同加工需求，只需要更换不同目数的砂带就能完成粗磨去余量、精磨抛表面的不同工序，不需要更换整机设备。
