红外障碍物检测传感模块结构设计

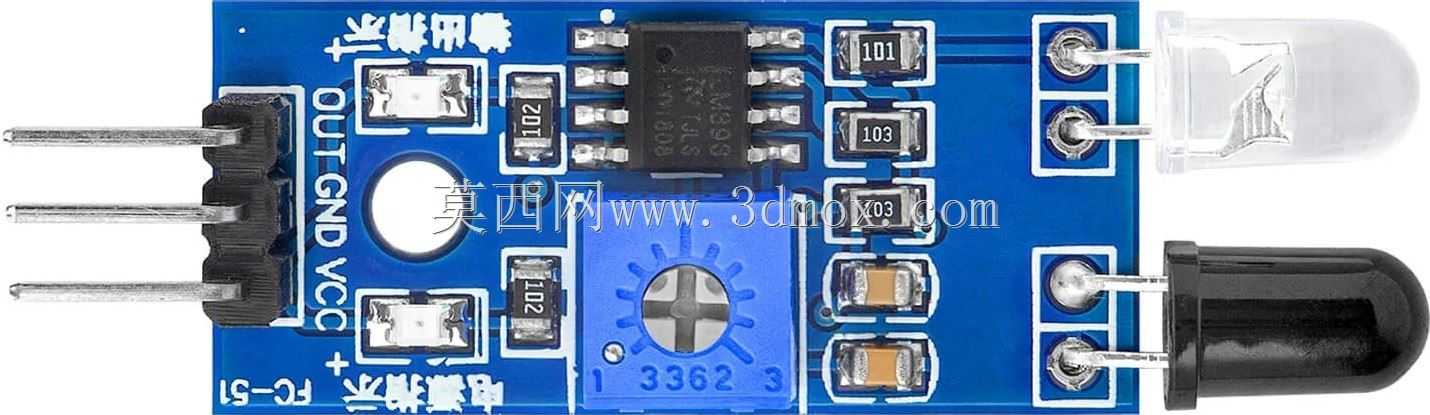

在移动机器人、AGV小车、智能仓储分拣线这类需要自主路径规划的自动化场景里，近距离障碍物检测的可靠性直接决定设备运行的容错率，这款红外障碍物检测模块正是针对这类短距非接触检测需求设计的硬件单元。从结构布局来看，模块采用标准FR-4环氧玻纤基板作为载体，板载元件排布充分考虑了生产焊接、现场安装以及使用过程中的抗干扰需求，发射管与接收管分列板端一侧，保持固定的间距与发射接收角度，避免发射端红外信号直接串入接收端造成误触发，同时板载的电位器与信号处理芯片排布在基板中部，既方便调试时调整检测阈值，也能让信号走线尽可能短，减少外界电磁干扰对检测信号的影响。

模块的对外接口采用标准2.54mm间距排针设计，分别对应电源正、电源地、信号输出三个引脚，这种通用排针接口可以直接适配市面上绝大多数单片机开发板、工控扩展板的排母座，不需要额外制作转接线缆，在样机调试阶段能大幅减少接线工作量，安装时既可以通过排针直接焊接在主控电路板上，也可以通过杜邦线连接后，利用板上预留的安装孔配合M2螺丝固定在设备机架上，安装孔位的间距经过标准化设计，兼容常见的传感器安装支架尺寸，不需要额外定制安装结构件。

功能实现层面，模块通过发射端向外发射经过调制的红外辐射信号，当检测方向存在障碍物时，红外信号被障碍物表面反射回接收端，板载的信号处理单元会对反射回来的信号强度进行识别，当反射信号强度达到设定阈值时，输出端就会输出对应的电平信号给主控系统，主控系统接收到信号后即可执行减速、转向、停机等避障动作。板载的多圈电位器可以连续调整检测阈值，对应调整模块的有效检测距离，在不同的应用场景下，比如深色高吸光材质障碍物较多的场景，可以适当调高增益提升检测灵敏度，在近距离存在固定结构件容易误触发的场景，可以适当降低增益压缩检测范围，避免误判。模块的工作电压覆盖3.3V到5V区间，可以直接兼容3.3V逻辑的嵌入式主控与5V逻辑的传统工控板，不需要额外增加电平转换电路，适配性更强。

从实际使用的边界条件来看，这款模块的有效检测距离覆盖2cm到30cm区间，适合近距离的障碍物检测需求，比如机器人底盘的防碰撞检测、自动化产线的工件到位检测、智能门禁的人体靠近检测等场景，相比超声波检测模块，它的响应速度更快，不存在近距离检测盲区，对于透明、半透明障碍物的检测稳定性也更优；相比接触式的碰撞开关，它不需要物理接触就能触发检测，不会因为碰撞造成设备外壳或者工件表面的损伤，适合对表面防护要求较高的场景。在结构设计上，发射与接收管都采用带侧固定引脚的封装，焊接后与基板的连接强度更高，在设备长期运行产生振动的工况下，不会出现元件松脱导致的检测失效问题，板载的贴片元件都采用回流焊工艺焊接，焊点一致性好，抗振动性能优于手工焊接的散件模块。

在三维建模过程中，这个模型完整还原了板载所有元件的实际外形尺寸与安装位置，包括排针的突出长度、电位器的调节旋钮高度、发射接收管的外形轮廓以及安装孔的精确位置，在做整机结构设计时，可以直接把这个模型导入装配体中，提前预留安装空间，核对安装孔位是否匹配，检查发射接收方向是否存在结构件遮挡，避免在实际组装时才发现元件干涉、检测方向被遮挡的问题，大幅缩短样机调试的迭代周期。对于做智能小车、服务机器人、自动化检测设备的结构工程师来说，这类通用传感器的标准化三维模型，可以直接复用在不同的项目设计中，不需要每次都重新测绘建模，提升结构设计的效率，同时精准的外形尺寸也能保证结构设计阶段的空间预留完全匹配实物，减少打样后的修改次数。
