本田GX160单缸汽油机1比1复刻结构

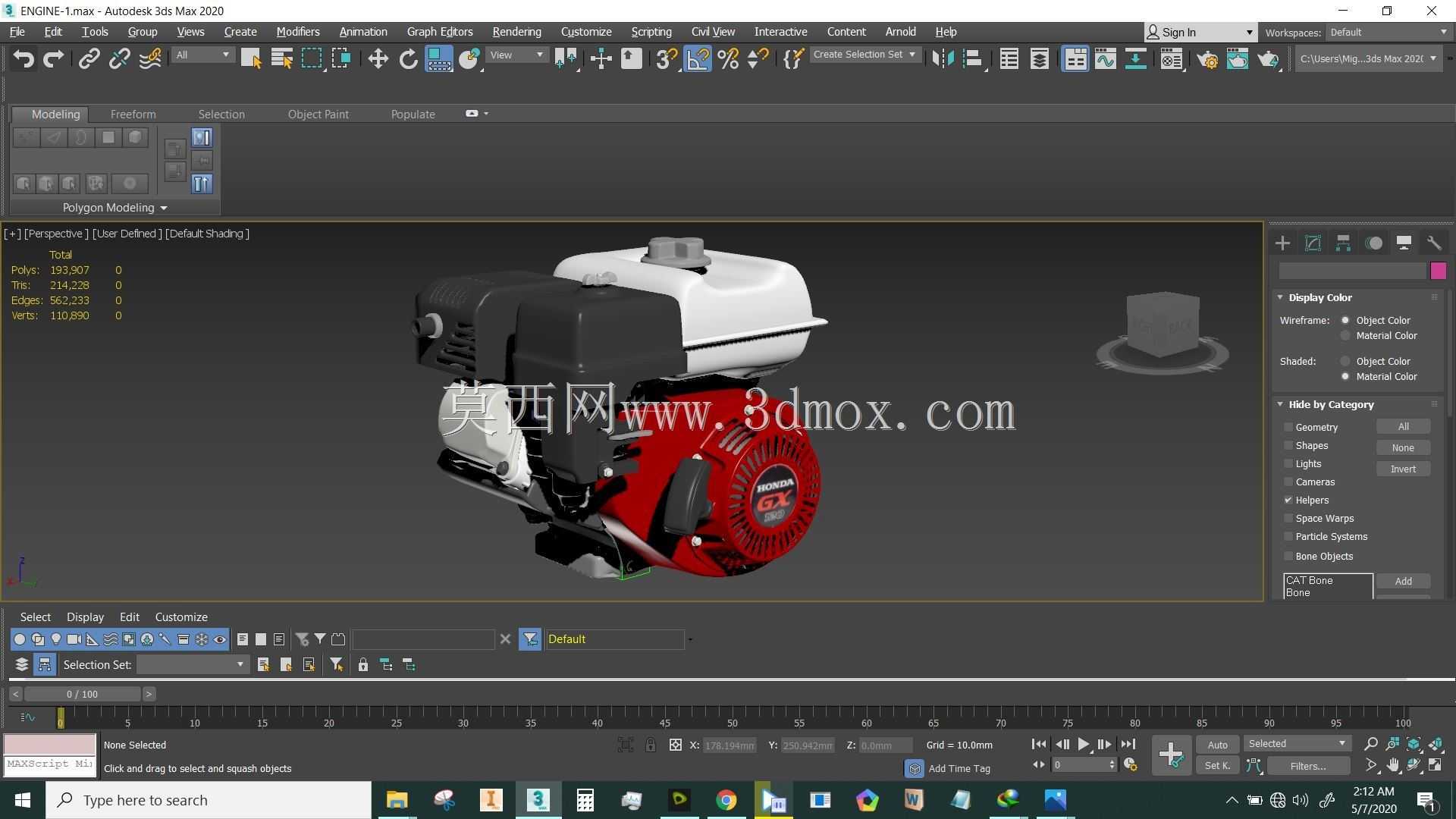

　　这套1:1比例的本田GX系列通用小型汽油机三维结构，面向小型动力配套、园林机械、农用机具、微型工程设备以及教学演示场景搭建。整机还原了单缸四冲程风冷汽油机从燃油供给、点火启动、动力输出到冷却防护的完整外部与关键内部布局，可直接用于设备总装阶段的动力舱干涉检查、机架连接点位核对、维护空间预留以及传动方案匹配。

　　从实际用途看，这类卧式单缸汽油机广泛承担小型设备的独立动力源角色：微耕机、水泵机组、发电机、平板夯、切割机、喷雾机以及小型搬运设备都常采用同规格动力包。建模时没有把发动机当作孤立摆件处理，而是围绕装机边界还原了油箱、空滤器、消声器、拉盘启动罩、缸体散热鳍片、曲轴箱、输出轴侧安装面和底脚支撑区域，方便设计人员在整机布局中判断油管走向、拉手操作空间、热风排出方向和检修开盖距离。

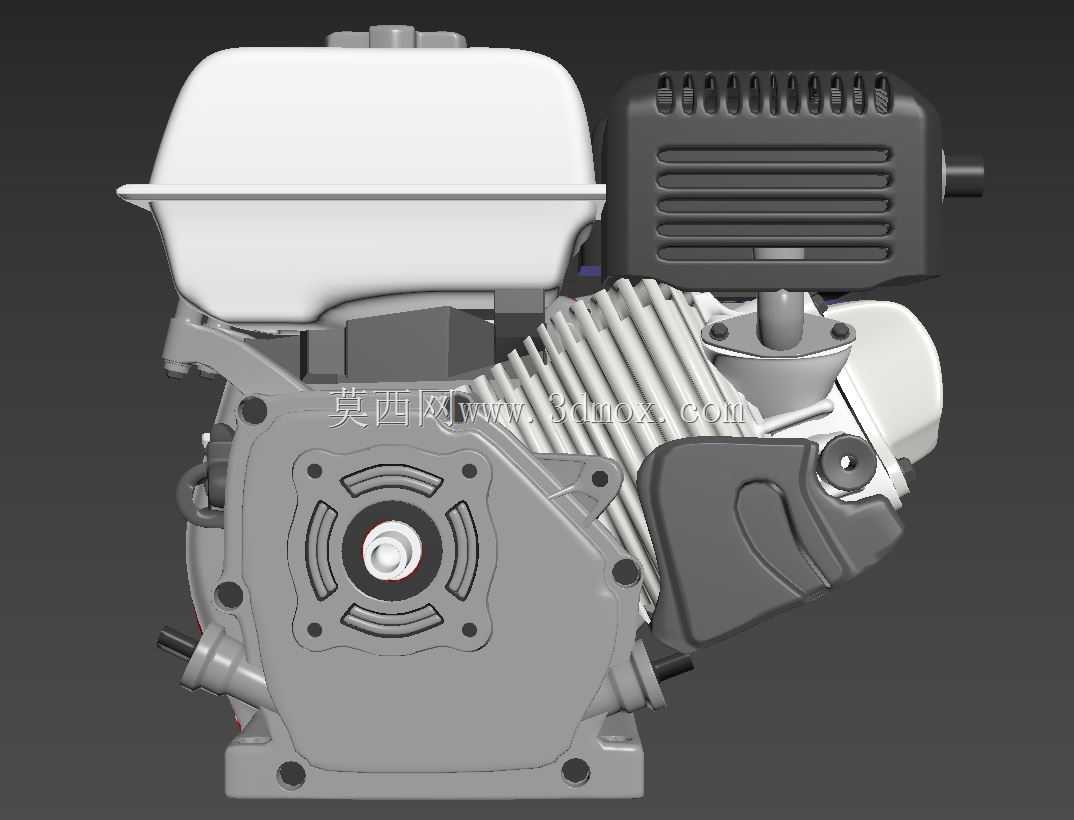

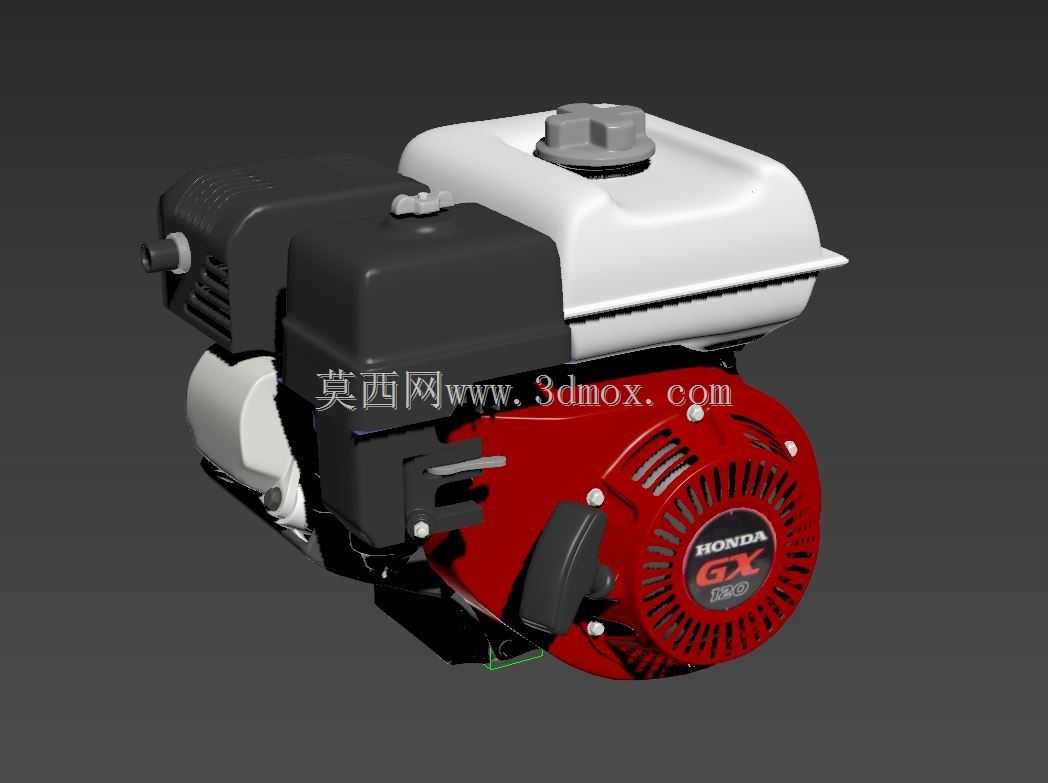

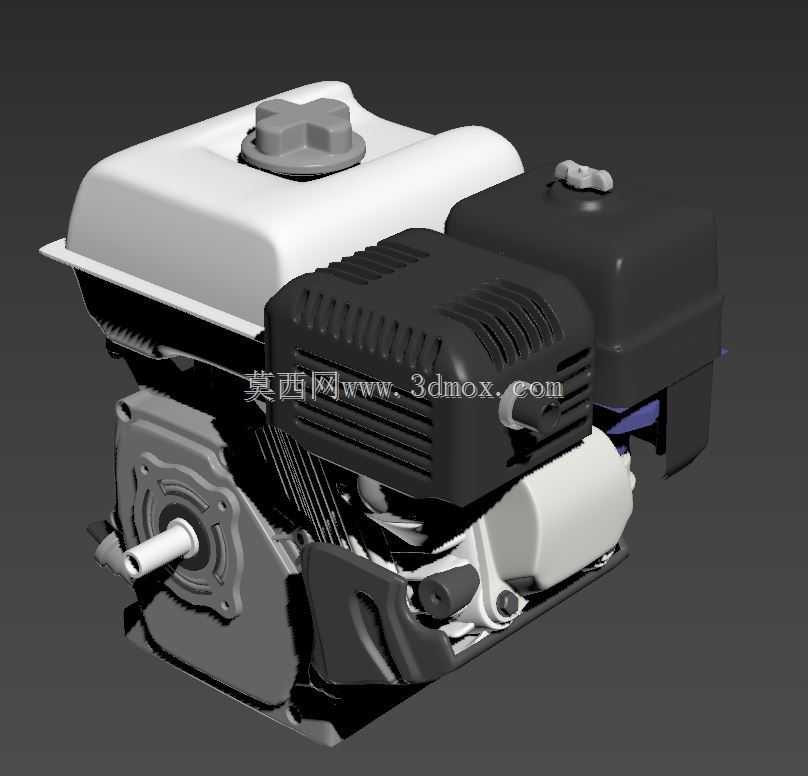

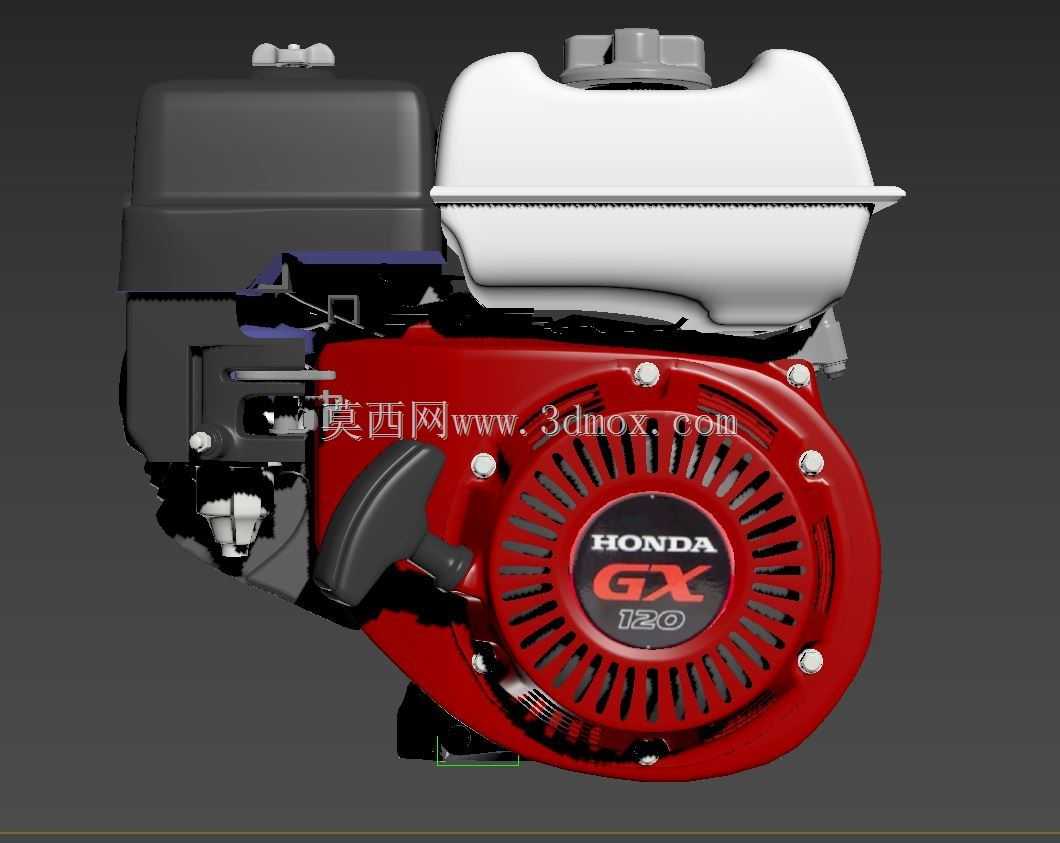

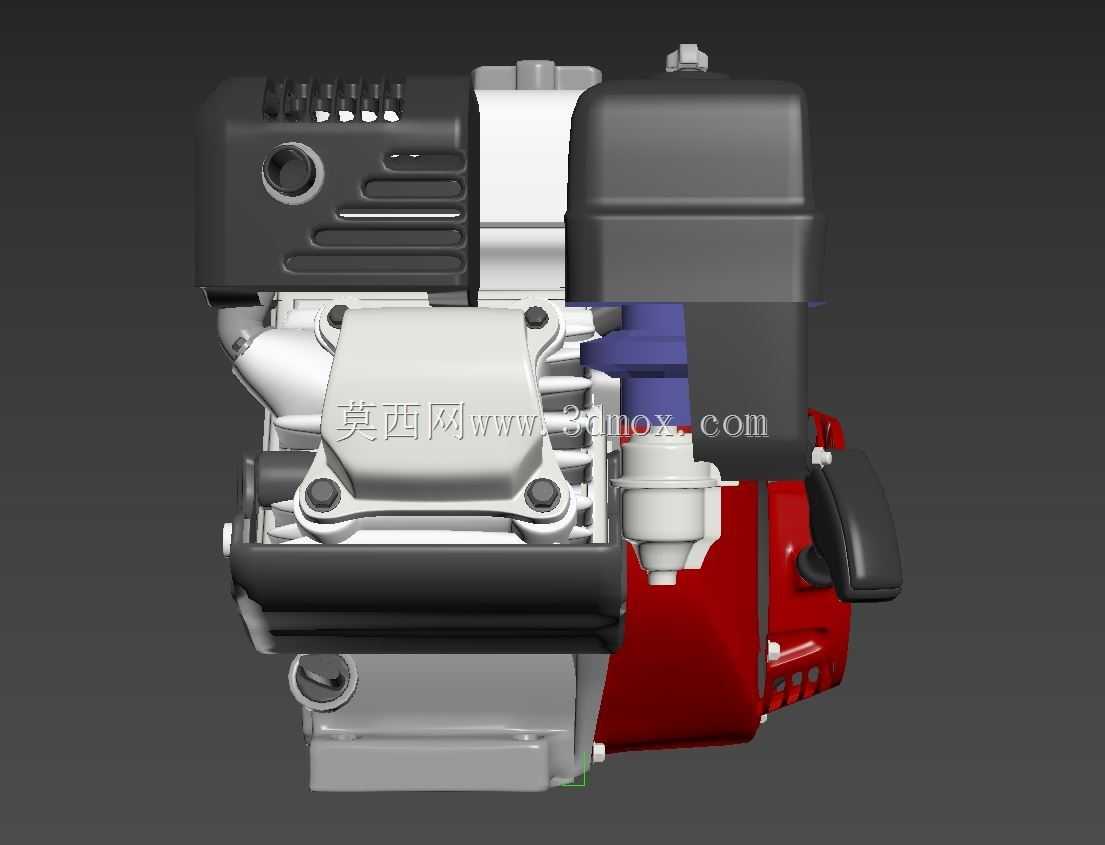

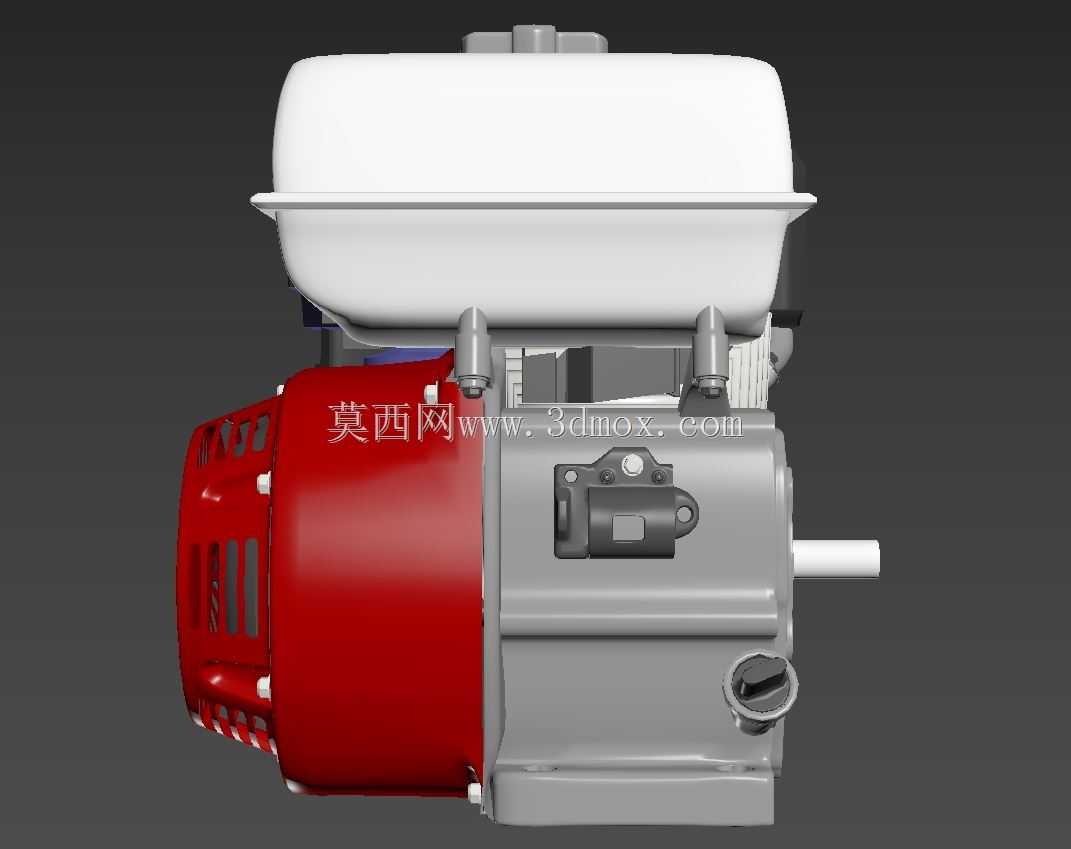

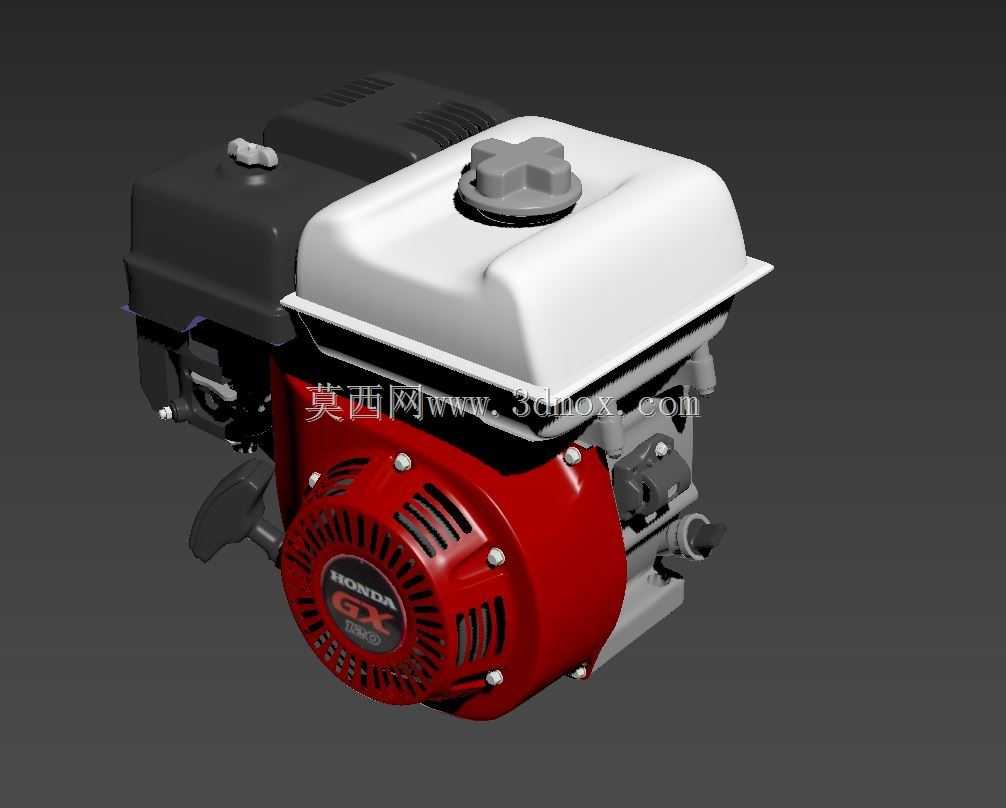

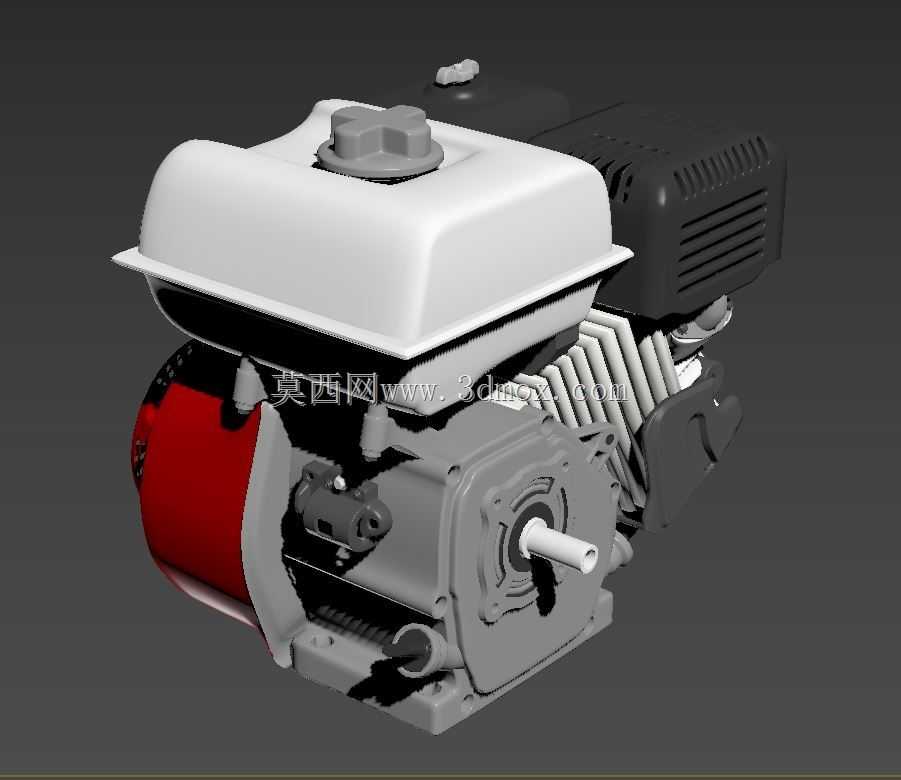

　　外形上，白色燃油箱位于机体上方，顶部保留带防滑结构的油箱盖，箱体前缘向外伸出，形成燃油储存与整机上部轮廓的主体；黑色空滤器与消声组件集中在一侧，既对应进气滤清和排气降噪功能，也决定了侧向维护与散热通道。红色拉盘启动风罩覆盖风扇与飞轮区域，外罩上密集的通风槽与内部导风结构相配合，使冷却气流能够沿缸头、缸体散热片流动，避免小型风冷机在连续负载下出现局部热堆积。曲轴箱下部承担承力与储油功能，底脚位置可作为机架固定的重要参考，输出轴端则需要在配套设备中预留联轴器、皮带轮或离合器安装空间。

　　设计思路上，模型重点体现了通用汽油机“紧凑、耐脏、易维护”的工程特征。油箱高位布置有利于燃油重力供给，同时减少复杂管路；空滤器靠近进气侧，缩短进气路径并便于滤芯更换；消声器布置在热量与噪声需要隔离的方向，提醒整机设计时远离操作者频繁接触区域；拉盘启动机构占据前端较大面积，外围必须保留拉绳拉出弧线和手部操作余量，不能被机架、护板或料箱遮挡。缸体散热鳍片并非装饰特征，其片距、高度和朝向直接影响风冷效率，在三维装配中若被相邻部件封堵，会造成冷却风短路。

　　安装边界方面，整机重心偏向上部油箱与缸体区域，底脚支撑间距、螺栓孔位置和输出轴中心高是配套机架设计的核心约束。进行皮带传动设计时，需要同时核对输出轴轴线与工作机轴线的平行度、带轮包角、张紧行程以及护罩安全距离；若采用直联方式，则要关注联轴器外径、轴伸长度、键槽方向和启动冲击对机架刚度的影响。油箱盖上方应保留加注燃油的操作空间，空滤器侧需要留出滤芯拆装余量，消声器周围不得布置不耐热线缆或塑料件，火花塞与高压包附近也应避免金属锐边磨损点火线。

　　在结构建模表达中，各功能模块之间的分件关系清晰：上部油箱与下部曲轴箱形成明显分层，进气、排气、启动、冷却和输出部件围绕单缸机体分布。这种布局对设备集成人员很有价值，因为小型机械往往空间狭窄，动力机不仅要“放得下”，还要满足加油、启动、散热、排烟、检修和振动隔离等多重要求。通过该三维结构，可以在方案阶段提前发现机架立柱与油箱干涉、皮带护罩压住风罩、消声器热风直吹燃油管、底脚螺栓无法伸入工具等常见问题，从而减少样机反复修改。

　　对于教学或逆向结构学习而言，模型也能直观展示通用汽油机的外部装配逻辑：燃油箱提供燃料储备，空滤器净化进气，缸体燃烧做功后通过曲轴输出旋转动力，风扇在风罩引导下强制冷却，拉盘机构提供初始启动条件，消声器降低排气噪声。各部件颜色和形态区分明确，红色启动风罩、黑色进排气组件、白色油箱与灰白色箱体共同构成识别度很高的小型动力单元，可用于设备展示、结构剖切、装配动画以及维护流程验证。
