悬臂式管材PVC贴标作业设备结构设计

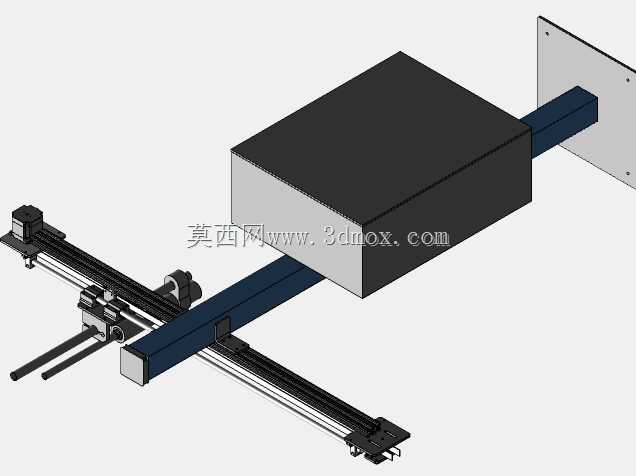

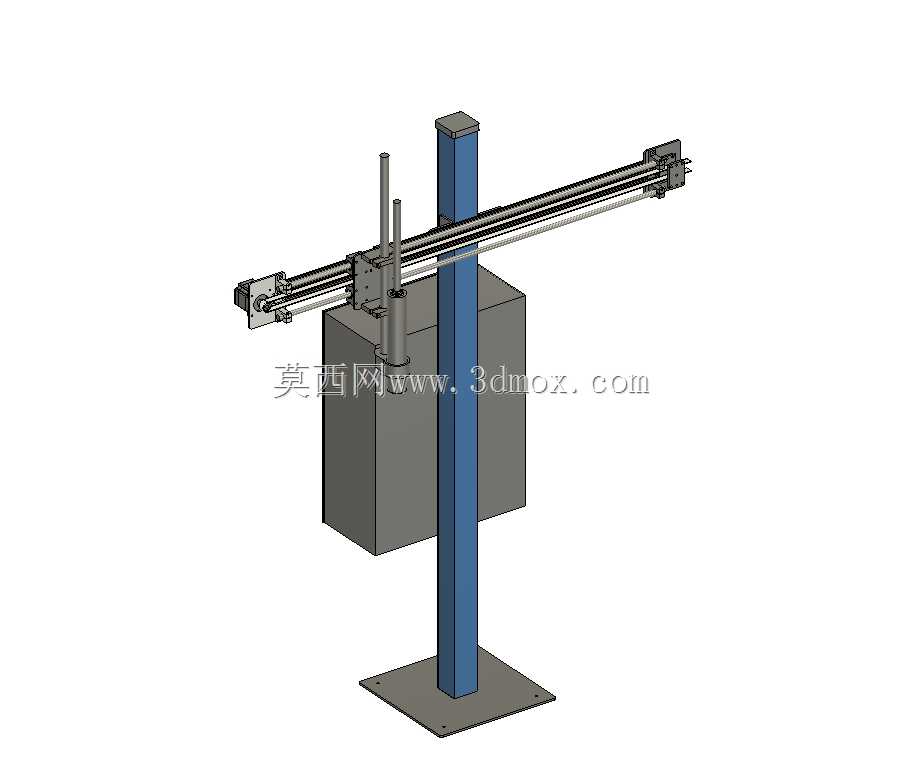

这套贴标设备主要面向塑料管材生产线下游的标识工序，适配硬质PVC管材的圆周面标签粘贴作业，常见于建材生产车间的管材挤出产线末端，在管材完成定长切割、端面倒角之后，完成产品规格、品牌标识、合规追溯码的粘贴工序，替代传统人工贴标存在的贴附位置偏移、标签褶皱、贴合牢度不足的问题，适配直径范围覆盖常规民用给排水、穿线用PVC管材的常规规格区间，无需更换核心执行部件即可完成多规格管材的快速适配。设备采用单立柱悬臂式布局，底部为方形安装法兰板，通过膨胀螺栓即可直接固定在车间水泥地面或者产线配套的钢制机架平台上，安装时仅需保证悬臂伸出方向与管材输送方向垂直，立柱的垂直公差控制在常规机械安装允许范围内即可，不需要额外做复杂的地基浇筑，对于现有产线的改造适配性较强，不需要大幅改动原有输送线的布局结构。悬臂部分采用线性导轨作为移动承载部件，贴标执行组件安装在导轨滑座上，可沿着悬臂长度方向调整作业位置，适配不同输送线的中心高偏差，也可根据管材的贴标位置要求，灵活调整标签在管材轴向方向的粘贴位置，调整到位后通过锁紧机构即可固定滑座位置，不需要额外增设复杂的伺服驱动结构，针对固定规格批量生产的场景，这种手动调整的结构足够满足生产需求，同时能降低设备的制造成本与后期维护难度。贴标执行端集成了标签牵引、压附、抚平的相关结构，当管材输送到贴标工位触发到位检测信号后，执行端先将预剥离的PVC标签对齐管材表面，随着管材的轴向输送或者自身转动，标签逐步贴合在管材圆周面上，末端的压附滚轮会持续给标签表面施加均匀的压力，保证标签与管材表面完全贴合，排除标签与管壁之间的气泡，避免后期标签出现起翘、脱落的问题。设备的电控箱体直接集成在立柱下部位置，不需要额外设置独立的电控柜，减少了设备的整体占地面积，箱体内部预留了常规IO接线端口，可直接对接原有产线的输送控制信号，实现与产线的联动运行，不需要单独安排操作人员值守设备，仅需在换卷或者出现异常时人工介入处理即可。从结构设计的角度来看，这套设备的受力路径非常清晰，贴标执行端的负载通过悬臂导轨传递到立柱，再通过底部法兰直接传递到安装基础，悬臂的伸出长度经过受力校核，在满行程伸出的状态下，执行端的下挠量控制在贴标作业允许的公差范围内，不会因为悬臂变形导致贴标位置出现偏差。立柱采用矩形钢制型材焊接加工，表面做喷塑防锈处理，适配车间内多尘、存在少量冷却水飞溅的生产环境，日常维护仅需要定期给线性导轨加注润滑脂，检查压附滚轮的磨损情况即可，易损件均采用行业通用标准件，更换时不需要做定制加工，能减少设备的停机维护时间。在实际生产场景中，这类悬臂式贴标设备相比在线式贯通贴标设备，对管材的直线度公差容忍度更高，即使管材因为冷却过程产生轻微的弯曲变形，压附滚轮的自适应浮动结构也能保证标签始终贴合在管壁表面，不会出现局部漏贴、贴附不牢的问题。设备的安装边界预留了足够的操作空间，标签卷更换位置设置在操作人员站立即可触及的高度，不需要登高或者俯身操作，换卷作业可在数分钟内完成，减少换产等待时间。针对PVC标签的材质特性，贴标执行端的标签牵引辊采用防滑橡胶材质，避免牵引过程中标签出现打滑偏移，保证标签出标的长度精度稳定，贴标位置的重复精度能满足建材产品的标识位置要求，不会出现标签遮挡管材端面、或者偏移出规定贴标区域的问题。
