集成压合旋转夹紧功能的气缸执行机构

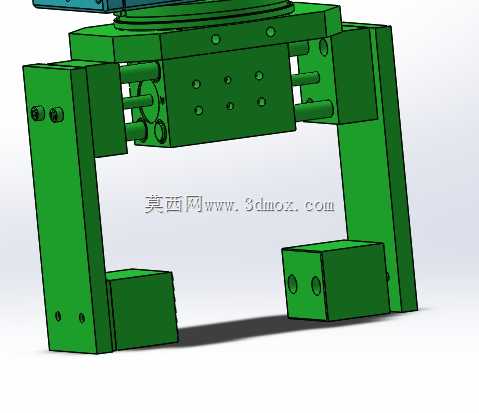

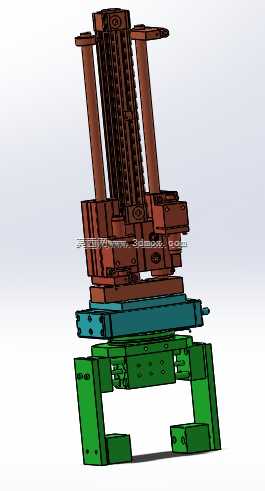

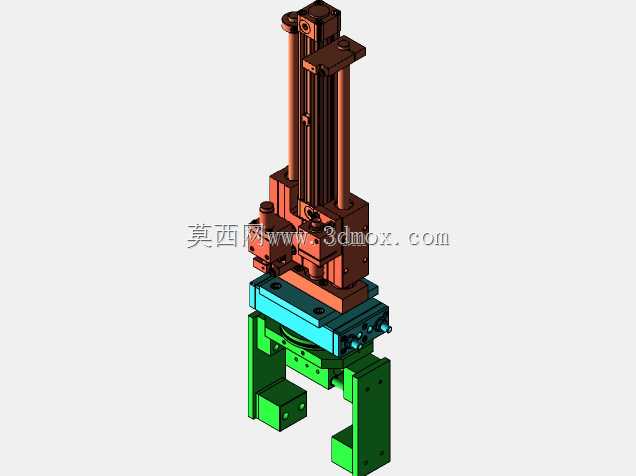

这套集成式气缸执行机构，主要面向3C电子小零件装配、五金小件压装、轻载工件工位转序这类需要紧凑执行单元的产线场景，在多工位转盘设备、小型装配专机里适配性极强，能替代原先需要三个独立气缸搭配传动件才能实现的复合动作，大幅压缩工位的安装空间占用。从实际功能逻辑来看，整套机构的动力全部来源于气动回路，没有额外的电机或其他动力源，下层的夹爪部分负责工件的拾取与夹紧，中间的回转结构依托气缸的直线行程配合内置的导向销槽实现定角度旋转，上层的多导柱顶升结构则负责提供压合行程的稳定推力，三个动作的时序可以通过外接电磁阀独立控制，也可以根据工艺需求做联动触发，比如完成工件夹紧后旋转到指定角度，再下行完成压合装配，整套动作的行程限位都做了硬限位设计，不需要额外加装外置行程开关也能保证重复动作的位置精度。设计层面上，整套机构采用分层堆叠的布局思路，最下方的夹爪安装座做了U型开口设计，预留了足够的工件避让空间，夹爪的开合行程可以根据工件尺寸更换不同规格的夹指，不需要改动主体安装结构；中间的旋转模块做了密封处理，能适配车间内有少量切削液、粉尘的常规工况，旋转角度的限位块可以拆卸调整，支持90度、180度等常用工位转位角度的快速切换；上层的压合部分采用多根平行导柱做导向，避免压合过程中出现偏载，导柱的衬套采用自润滑材质，日常维护不需要频繁加注润滑脂。安装边界上，整套机构的主体安装面位于中间层的方形基座上，四个安装孔的孔位做了通用化设计，能直接适配市面上主流的40、60系列铝型材安装间距，不需要额外做转接板；机构的总行程预留了足够的安全余量，压合行程的末端做了缓冲垫设计，避免硬接触带来的冲击损伤工件；气路接口全部集中在基座的同一侧，方便现场布线布管，不会和周边的设备结构产生干涉。在实际选型适配时，只需要根据工件的重量、压合需要的推力匹配对应缸径的气缸规格，不需要重新设计整体结构，能大幅缩短非标设备的设计周期，对于做小型装配专机的结构工程师来说，这类集成式执行单元能直接调用到三维装配体中，只需要调整接口参数就能完成工位设计，减少重复建模的工作量。
