山特维克R3刀片配套球头铣刀结构

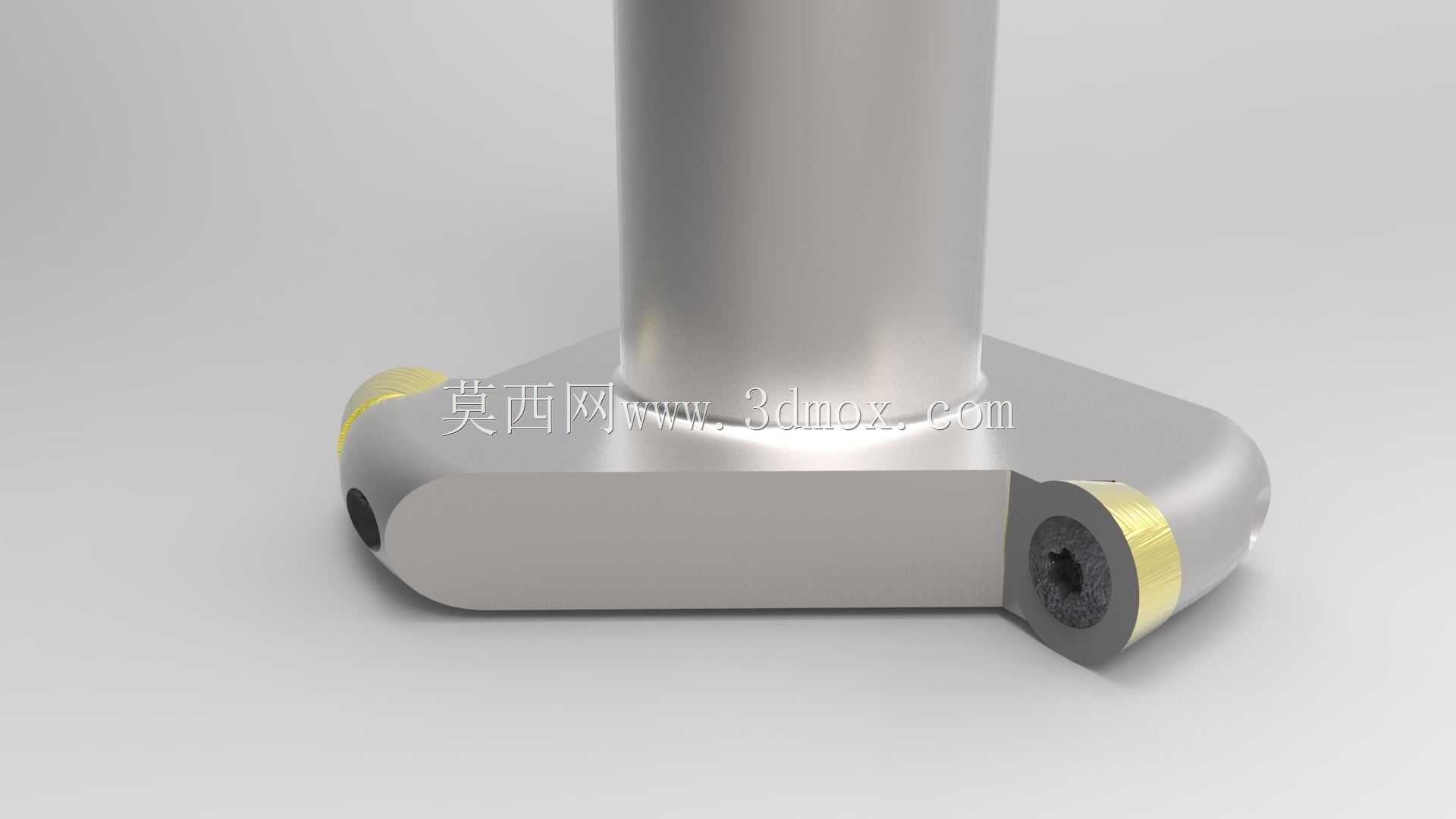

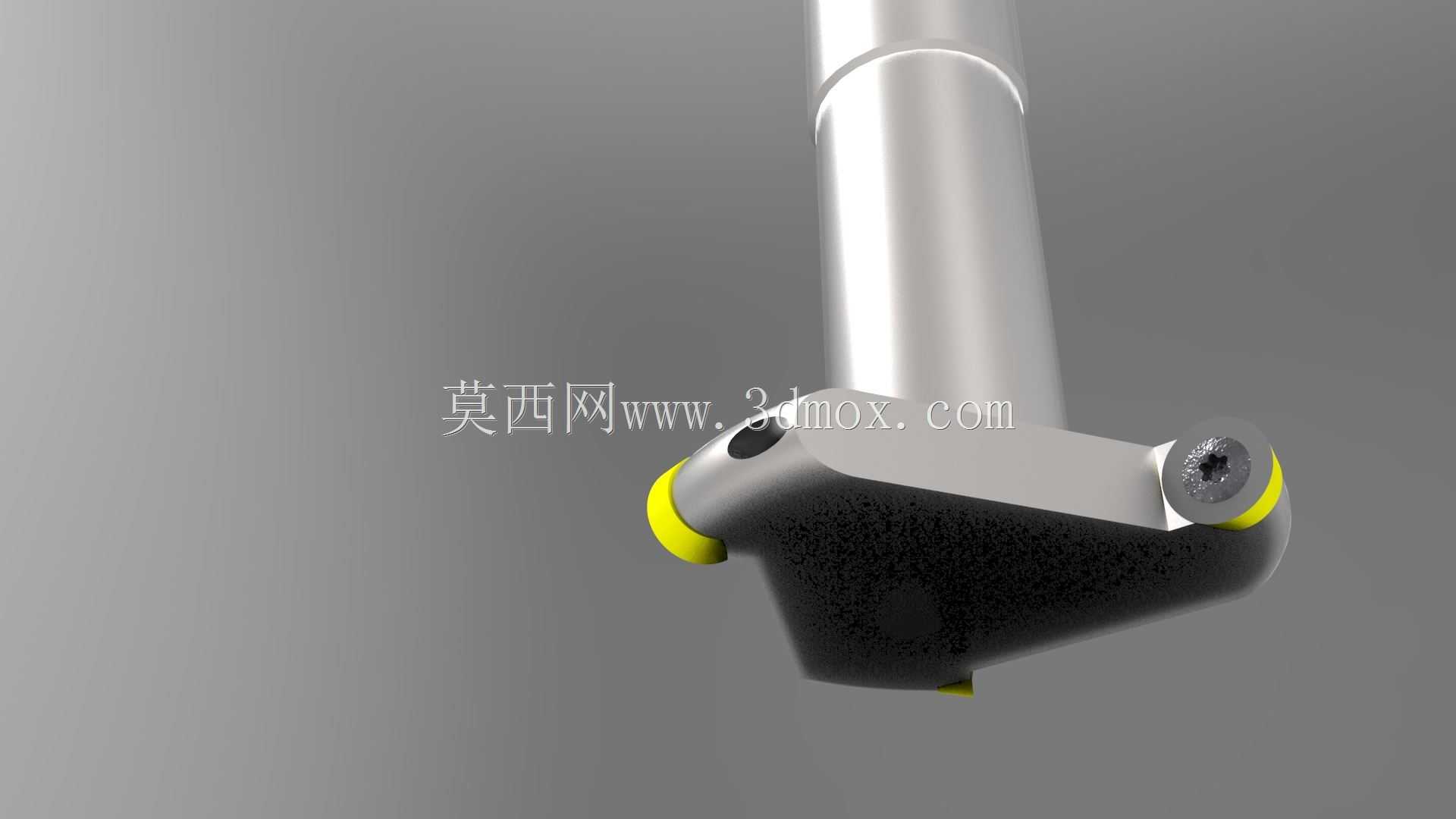

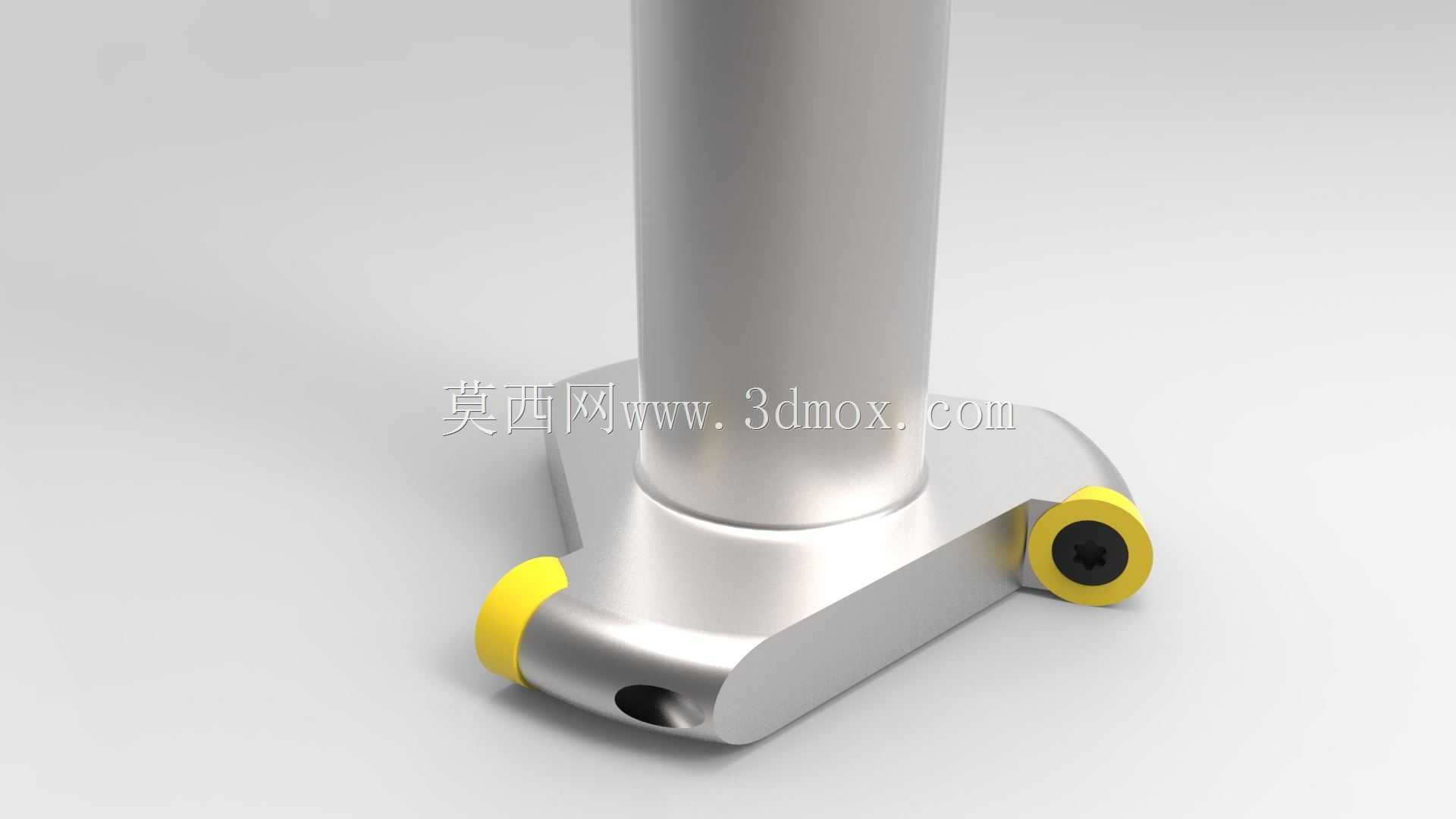

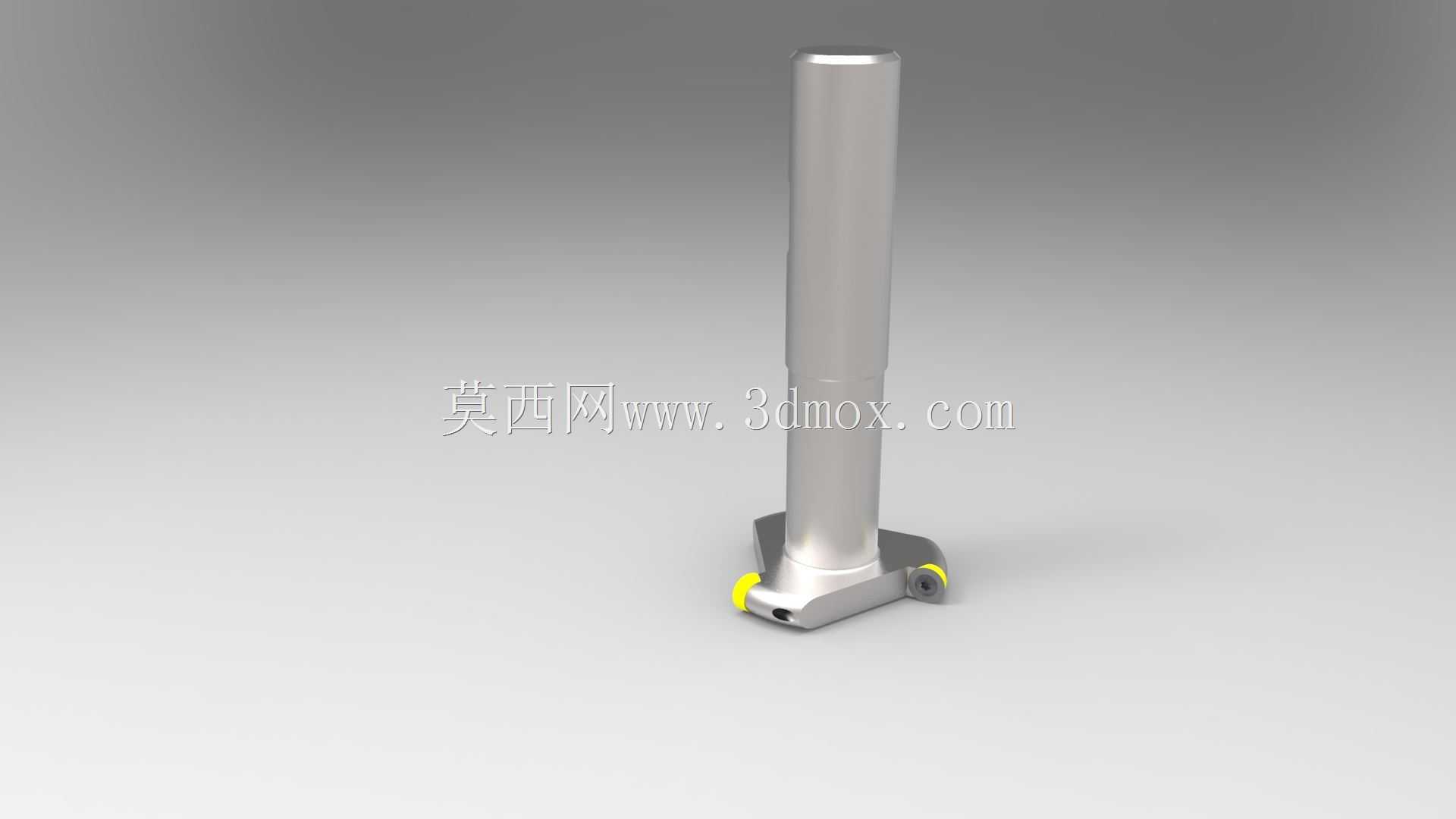

这款适配山特维克R3规格刀片的铣削刀具，主要应用于金属切削加工领域的半精铣、精铣工序，在模具型腔加工、复杂曲面零件铣削、航空航天结构件轮廓加工场景中使用频率较高，尤其适合带过渡圆角的曲面、深腔侧壁根部的清角加工，能在普通三轴、五轴数控铣床上完成装夹使用。刀具主体采用合金钢材质制作，刀体与机床主轴连接的柄部为标准圆柱直柄结构，可适配常规弹簧夹头刀柄、液压刀柄的装夹公差，装夹时需保证柄部伸入刀柄夹持段的长度不小于柄部直径的1.5倍，避免高速切削时出现刀柄夹持不稳引发的振刀问题。刀头部分采用T型布局的刀座结构，两端对称设置刀片安装位，可同时装夹两片R3规格的圆弧形铣刀片，刀片通过内六角沉头螺钉压紧在刀座定位面上，定位面做了0.02mm以内的平面度公差处理，保证刀片安装后切削刃的径向跳动控制在0.01mm范围内，减少切削过程中的刀片受力不均问题。设计过程中重点考虑了切削排屑空间，刀体与刀片衔接的位置预留了足够的排屑通道，加工钢件时切削可顺着刀体侧面的斜面顺利排出，不会出现切屑缠绕刀体刮伤已加工表面的问题；刀体的过渡位置做了圆弧倒角处理，避免应力集中引发的刀体断裂风险，在大进给切削工况下能承受更高的径向切削力。刀具的切削直径适配R3刀片的切削半径，加工R3圆角时可直接通过刀具轮廓成型，无需后续钳工修磨圆角，能大幅减少曲面加工后的人工打磨工作量；刀体的非切削部分做了表面氧化处理，提升刀体的防锈能力与表面硬度，减少切削过程中切屑刮擦对刀体表面的损伤。实际使用中，这款刀具可根据加工材质调整切削参数，加工45号钢时线速度可控制在120-150m/min，每齿进给量设置在0.1-0.15mm/z区间，配合合适的切削液冷却可获得较好的表面加工质量；加工铝合金材质时可适当提升线速度至300m/min以上，能获得更高的加工效率。刀片磨损后可直接松开压紧螺钉更换同规格刀片，无需对刀体进行二次修磨，刀体可重复使用，能有效降低长期加工的刀具耗材成本。刀体的整体长度根据常规加工深度设计，可满足大部分深度在100mm以内的型腔加工需求，若需加工更深的型腔可搭配加长杆使用，但需注意加长后适当降低切削参数，避免长悬伸引发的振颤影响加工精度。
