雪橇内部配置文件检测装置结构设计

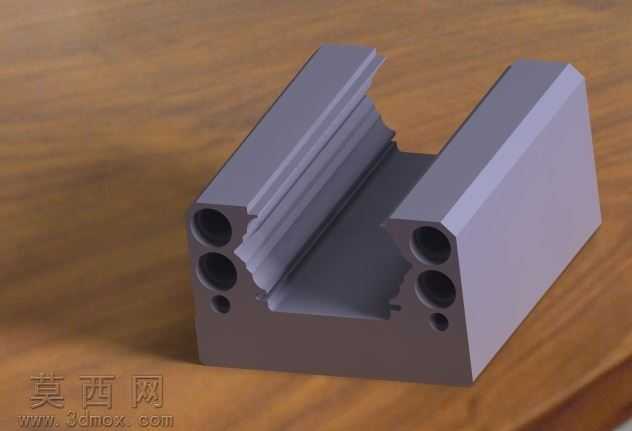

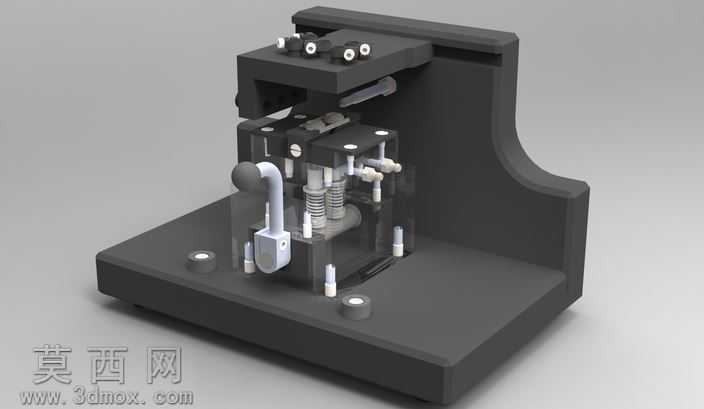

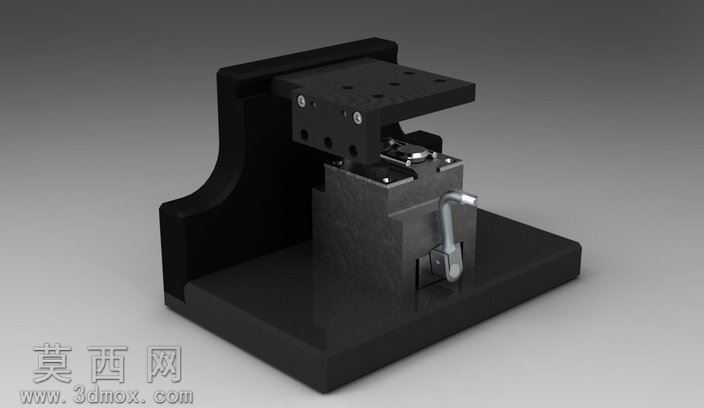

本作品为雪橇内部配置文件检测专用装置的三维建模设计，整体采用立式模块化结构布局，通过三维建模软件完成全参数化设计，所有零部件均按照实际加工装配公差进行1:1比例还原，可直接用于生产加工参考与装配工艺验证。装置底部为厚重的一体化安装基座，采用高刚性铸铁材质模拟，表面设置多组定位销孔与安装螺柱，用于固定待检测的雪橇组件，基座边缘做圆角过渡处理，既避免应力集中也提升操作安全性。中部为核心检测执行模组，集成了多组弹性顶针、定位导柱与检测触点，每一组触点对应雪橇内部配置文件的一个检测点位，通过弹簧预紧结构保证触点与被测件的可靠接触，同时避免刚性接触对被测件造成损伤，导柱采用高精度直线导向结构，保证检测过程中模组运行的同轴度与重复定位精度。上部为安装承载支架，采用L型一体式折弯结构，既为检测模组提供稳定的安装基准，也预留了后续加装传感元件与数据采集模块的扩展空间，支架侧面设置多组调节腰型孔，可根据不同型号雪橇的检测需求调整模组的安装高度与水平位置。装置左侧设置手动操作手柄，通过曲柄连杆机构带动检测模组完成升降动作，手柄处做防滑包胶材质处理，操作手感舒适且具备锁止功能，可在检测工位保持模组位置固定，避免误操作导致检测数据偏差。建模过程中对所有运动部件做了干涉检查，验证了全行程范围内无结构碰撞，装配关系完全符合实际机械装配逻辑，渲染阶段对不同材质做了区分处理：基座与支架采用磨砂黑色金属材质，突出设备的厚重稳定感；导柱与顶针采用抛光不锈钢材质，体现精密部件的金属质感；手柄与操作部件采用工程塑料材质，还原实际设备的材质差异。整体设计围绕快速、精准检测雪橇内部配置文件的核心需求，在保证检测精度的前提下尽可能简化操作流程，降低操作人员的工作强度，模块化的结构设计也便于后续的维护保养与部件更换，可适配多规格雪橇产品的检测需求，具备较强的实用性与通用性。
