带弹簧压紧式不锈钢搭扣锁结构设计

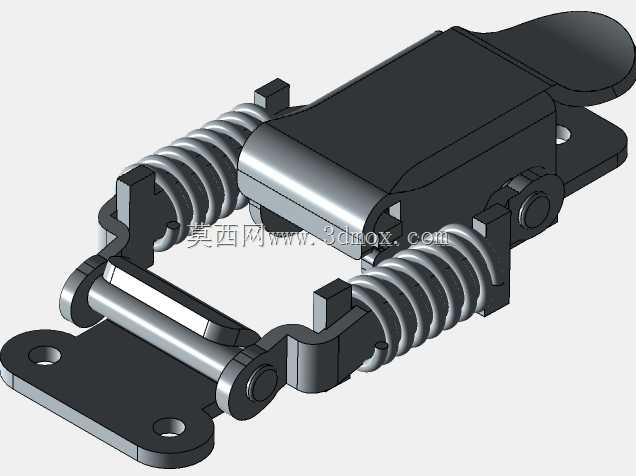

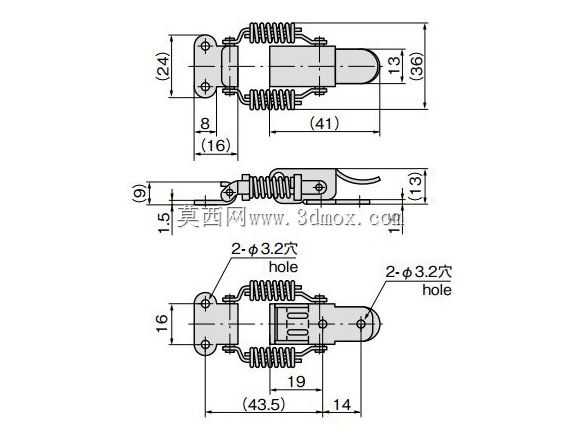

这款带双侧弹簧的不锈钢搭扣，是工业场景里高频使用的快开式压紧连接件，日常在户外设备箱、工业机柜、食品加工生产线的防护门、物流周转箱、小型试验设备舱盖上都能见到它的身影，核心作用是在不需要额外工具的前提下，实现被连接件的快速扣合与压紧，同时抵消设备运行中产生的振动，避免连接松脱。从结构设计逻辑来看，搭扣采用304不锈钢冲压成型的主体结构，搭配两组对称布置的圆柱螺旋压缩弹簧，扣合过程中，扳动搭扣的操作臂会带动弹簧产生预压缩量，当搭扣越过锁止死点后，弹簧的回弹力会持续作用在扣合面上，给被连接的两个部件提供稳定的正压力，哪怕设备运行中存在持续振动、温度变化带来的结构微变形，弹簧的伸缩余量也能始终保持压紧力，不会出现松脱、异响的问题。安装层面，搭扣的固定底座采用双安装孔设计，孔位间距适配行业通用的箱柜安装边距，安装时只需要在被连接件的对应位置冲制或钻制匹配直径的通孔，用不锈钢抽芯铆钉或者盘头螺钉就能完成固定，不需要额外加工复杂的安装槽，适配1.2mm到3mm厚度的金属板材安装场景，安装后搭扣的活动行程预留了足够的余量，哪怕两个被连接件之间存在1mm以内的装配间隙，也能通过弹簧的补偿量实现可靠扣合。实际使用中，这种搭扣的开启力设计在25N到35N之间，操作人员单手就能完成开启和扣合操作，不需要借助螺丝刀、扳手等工具，日常维护时只需要定期清理弹簧缝隙里的积尘、碎屑，就能保证长期的动作可靠性，不锈钢的材质本身具备不错的耐锈蚀能力，在户外淋雨、高湿度的车间环境里也能长期使用，不会出现锈死无法开启的问题。结构建模时，重点还原了弹簧的线径、有效圈数、自由长度参数，以及搭扣各个铰接点的转动间隙，扣合状态下的死点位置也做了精准还原，能直接用于设备的结构干涉检查、安装模拟，也可以作为选型时的尺寸参考，避免选型时出现安装尺寸不匹配、压紧力不足的问题。
