手动内孔轴承拉拔提取工具结构设计

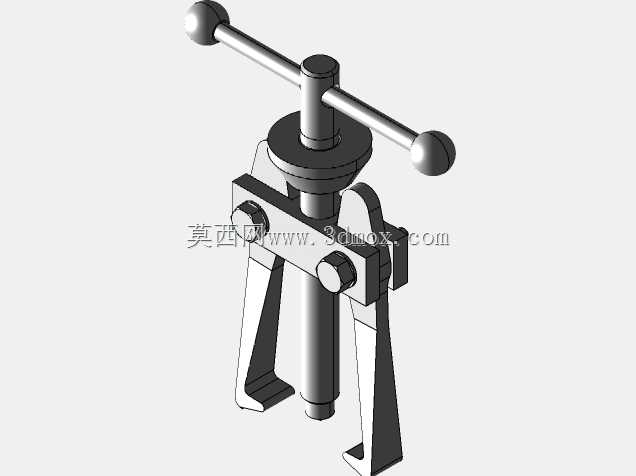

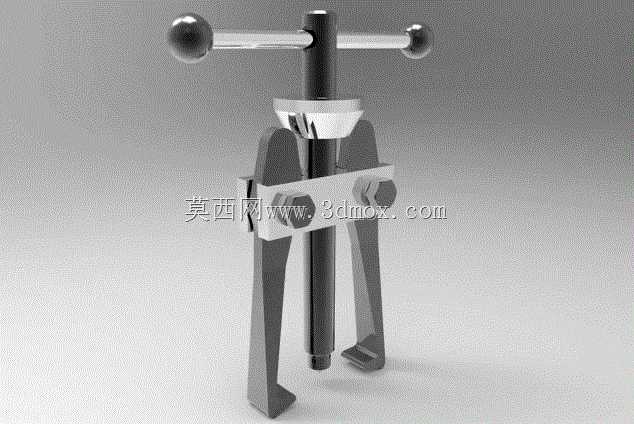

在设备维保、机械装配的现场作业场景里，这类手动拉拔提取工具是拆装环节不可或缺的工装，主要用于拆卸过盈配合安装在轴套内孔中的轴承、衬套、密封环等零部件，能避免敲击、撬别带来的零件损伤，大幅降低拆装过程中对配合面的破坏概率。从结构设计逻辑来看，这款工具采用三爪自定心的布局，三个拉爪沿中心杆周向均匀分布，作业时拉爪可深入内孔，勾住待拆卸零件的下端面，顶部的T型旋转手柄通过螺纹传动带动中心压杆下行，压杆端部顶在固定轴的端面形成反支撑，持续旋转手柄时，拉爪会同步上行，将待拆零件平稳从安装位拉出，整个施力过程沿轴向线性传递，不会出现偏载卡滞的问题。

设计时充分考虑了作业空间的适配性，拉爪采用铰接式连接结构，可根据待拆内孔的直径范围调整张开角度，适配一定尺寸区间内的内孔零件拆卸，不需要频繁更换拉爪头，适配现场多规格零件的拆装需求。中心压杆的端部做了圆弧过渡处理，顶触轴端时不会在轴的中心孔位置留下压痕，避免影响后续零件的装配精度。T型手柄的两端设置了球形握持端，旋转施力时手掌受力均匀，长时间作业也不会出现硌手的问题，手柄的力臂长度经过匹配，普通操作人员手动施力即可产生足够的拉拔力，满足常规过盈配合件的拆卸需求。

从安装边界来看，工具收拢状态下的外径尺寸较小，可以伸入狭窄的腔体内部作业，拉爪的勾边厚度做了减薄处理，能够卡入零件与安装台阶之间的窄缝隙中，不需要额外加工让位槽就能完成卡接。工具整体采用高强度合金钢材质制作，关键受力部位做了调质处理，拉拔作业时不会出现爪臂变形、螺纹滑牙的问题，表面做了发黑防锈处理，适合车间、户外维保等多场景下的长期使用。不同于液压拉马的笨重结构，这款手动工具整体重量轻，单人即可携带操作，不需要外接动力源，在无电源、空间局促的设备检修场景下实用性极强，结构上没有易损的密封件、液压管路，日常维护只需要定期在螺纹传动部位涂抹润滑脂即可，故障率极低，是机械维修、装配工位的常备工装。
