分体式球阀锻造成型工装结构设计

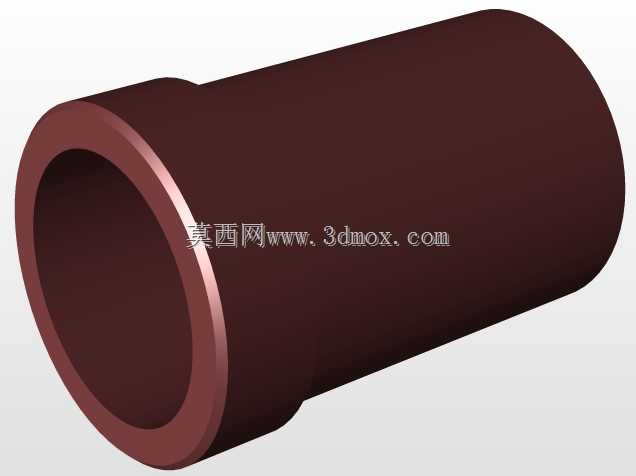

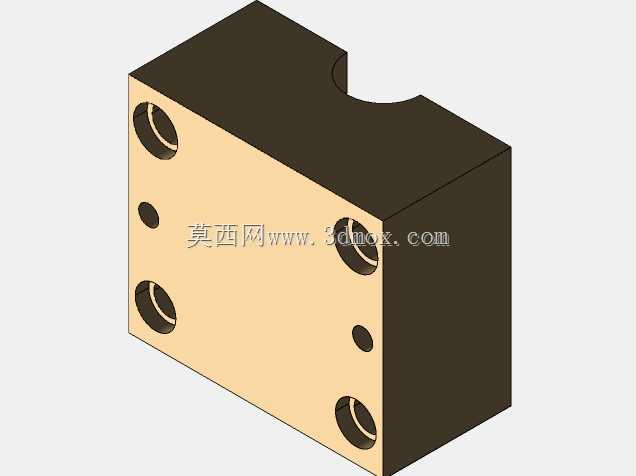

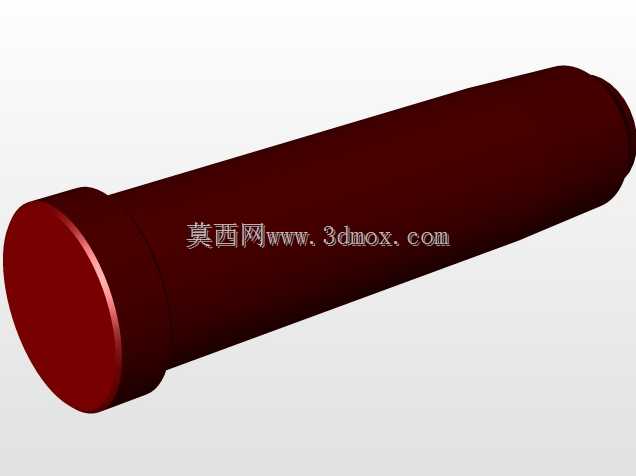

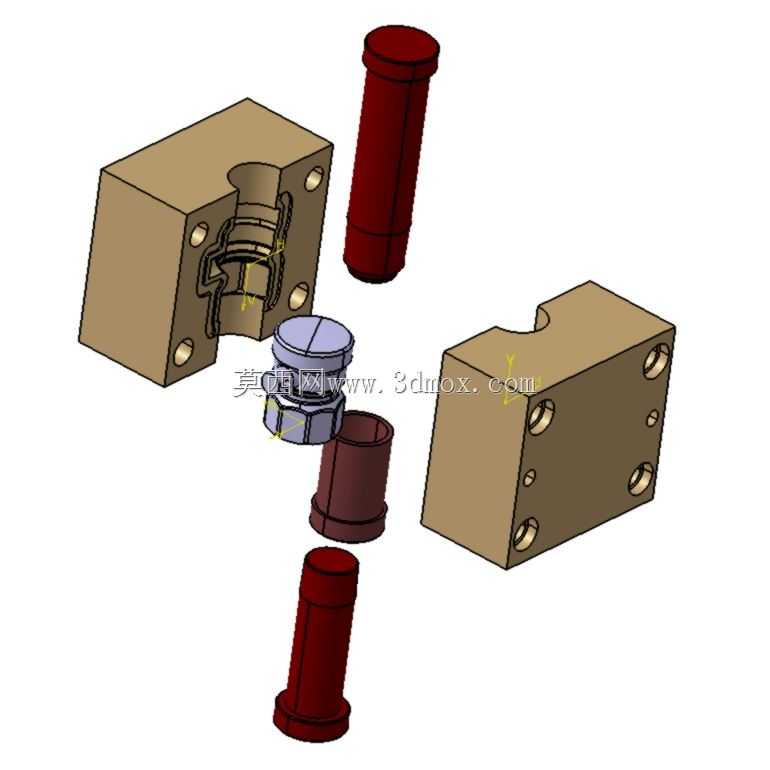

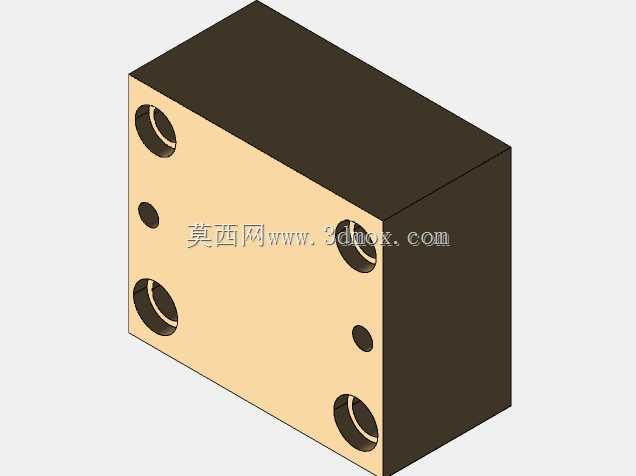

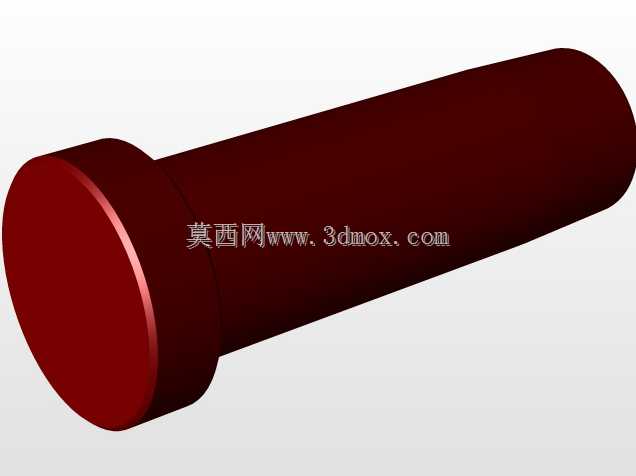

这套锻模主要应用于球阀核心阀体零件的热模锻成型工序，在阀体毛坯的批量锻造生产线上，承担着将加热后的金属坯料压制成特定轮廓阀体锻件的作用，是球阀锻件生产环节里直接决定毛坯成型精度、材料利用率的核心工装。从结构拆分来看，整套模具采用对开式分体模腔设计，上下模合模后形成的封闭型腔完全匹配球阀阀体的外部轮廓，配套的多组冲头、型芯部件分别对应阀体的通径孔、安装凸台、密封面预留位的成型，能够在一次锻压行程中完成阀体主体结构的近净成型，大幅减少后续机加工的切削余量。设计过程中，模腔的拔模斜度结合常用锻造钢材的热胀冷缩系数做了预留，合模面的定位销孔位置做了对称布置，避免上下模合模时出现错位导致锻件错差超差，同时在模腔的边角位置做了圆弧过渡处理，减少锻压过程中金属流动的阻力，避免坯料填充不满或者模具应力集中导致的早期开裂。模具的外形采用方块式模座结构，四个边角的安装孔位完全匹配常用锻压设备的工作台装夹尺寸，不需要额外加装过渡连接板就可以直接固定在压力机的滑块与工作台上，模座的厚度经过强度校核，能够承受大吨位锻压时的交变载荷，不会出现模座变形导致的模腔偏移。配套的型芯部件与模腔采用间隙配合，在锻件成型后可以通过顶出机构直接将型芯从锻件中脱出，不会出现粘模的情况，同时型芯的成型面做了表面强化处理，能够承受高温坯料的反复冲刷，延长工装的使用寿命。在实际生产场景中，这套锻模适配中小通径的浮动球阀阀体锻造，成型后的锻件金属流线连续完整，沿着阀体的受力方向分布，相比切削加工的阀体零件，机械强度有明显提升，能够满足高压工况下球阀的使用强度要求。模腔的流道位置做了等曲率过渡设计，成型后的锻件流道预留量均匀，后续精加工流道时不需要去除过多余量，也能保证流道的圆滑过渡，减少球阀工作时的介质流阻。模具的分模面选在阀体的最大轮廓位置，既方便锻件成型后的脱模，也能减少飞边的产生，配套的飞边槽开设在分模面外侧，能够容纳锻造过程中溢出的多余金属，保证锻件本体的尺寸精度，后续只需要简单的切边工序就能去除飞边，得到符合尺寸要求的阀体毛坯。
