法兰连接式弹簧活塞调压阀结构设计

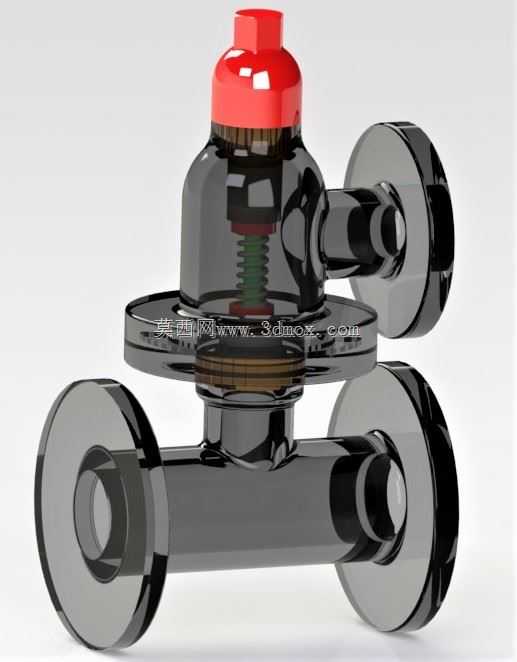

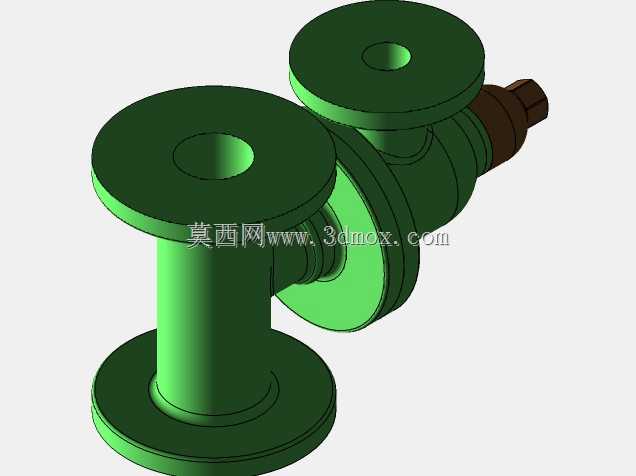

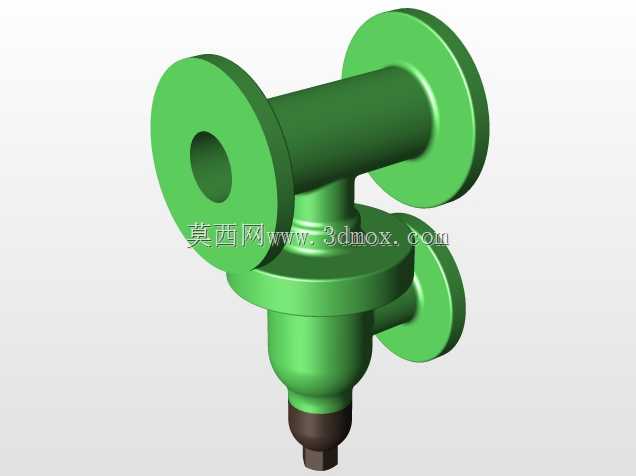

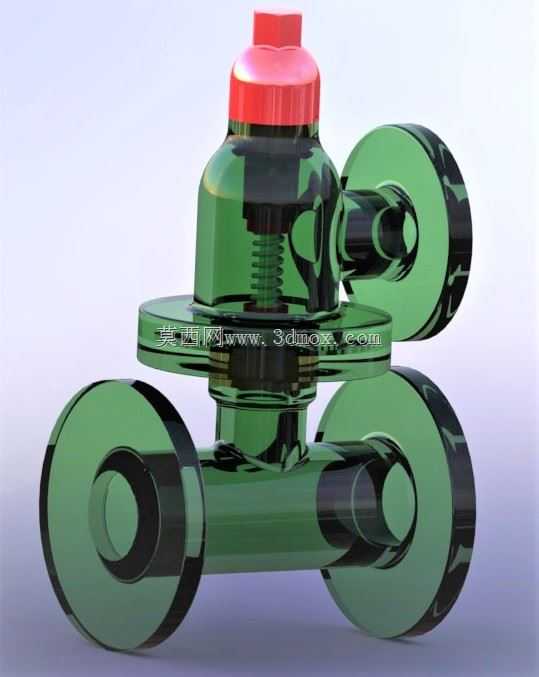

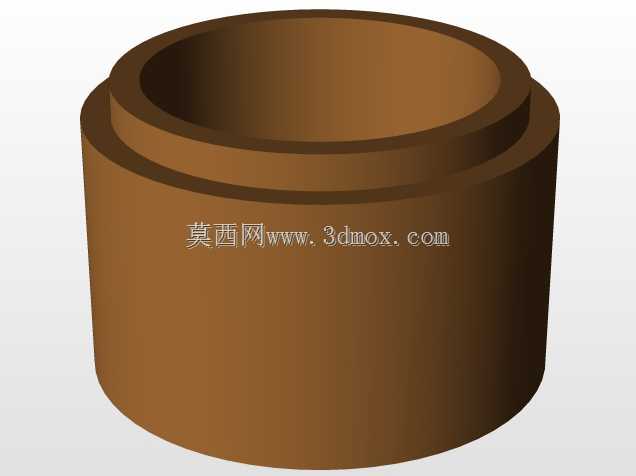

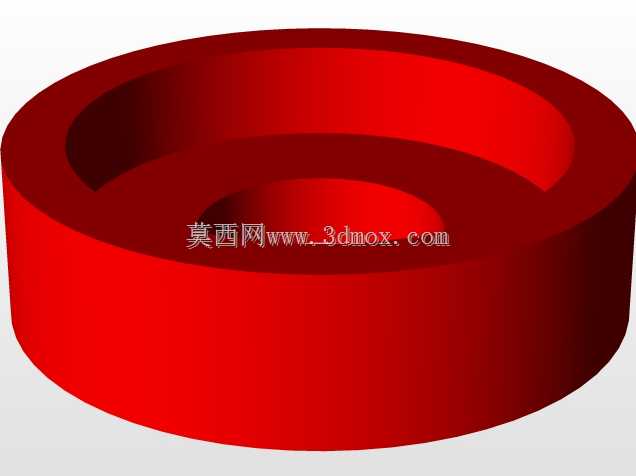

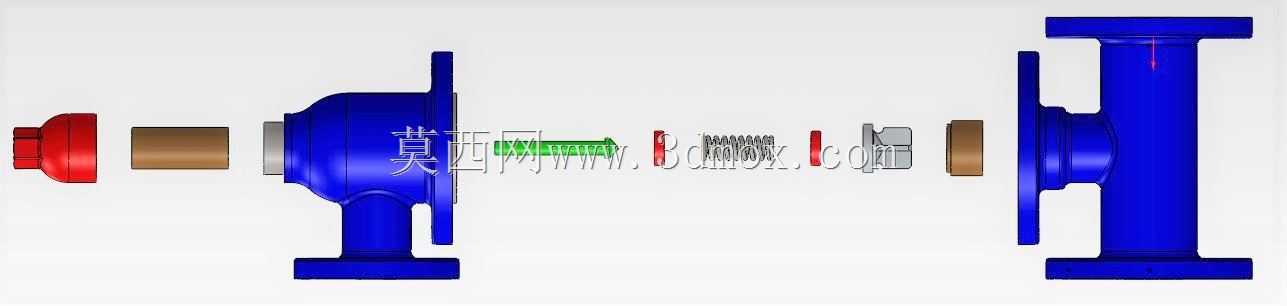

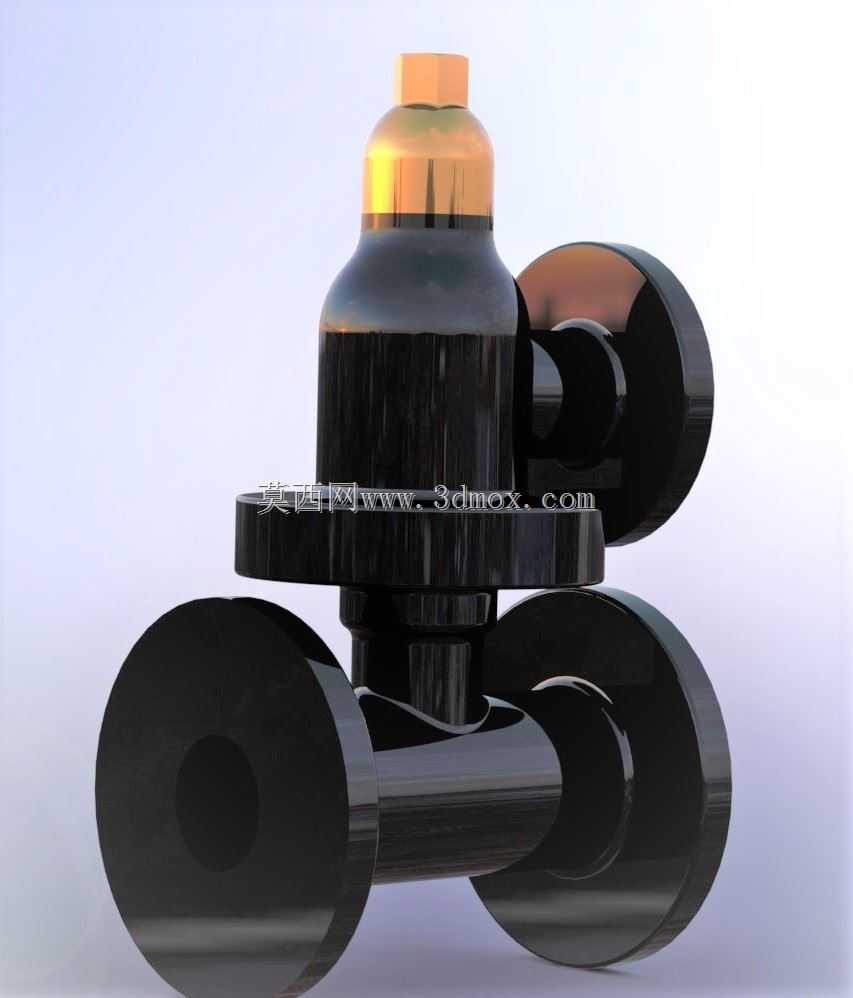

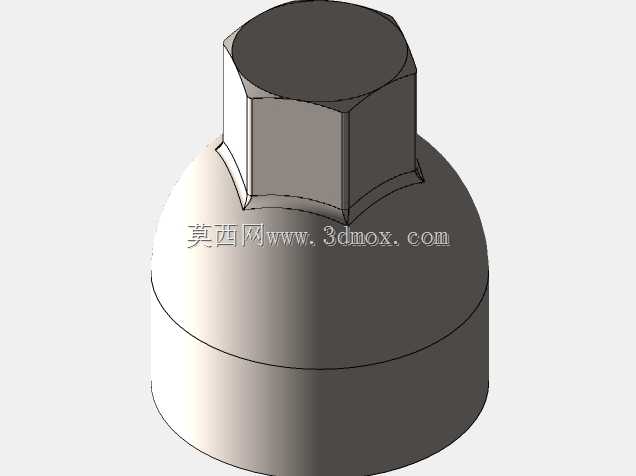

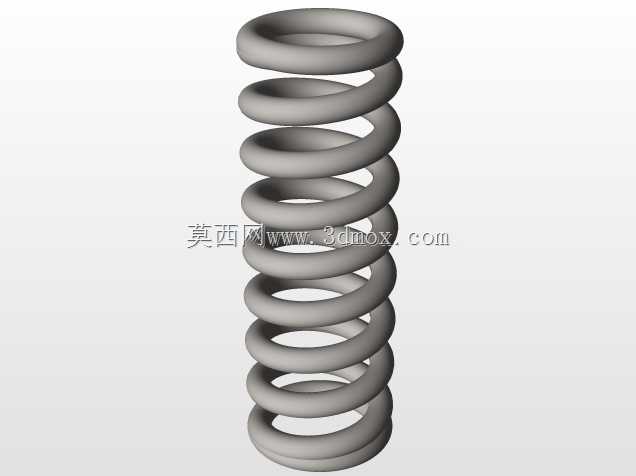

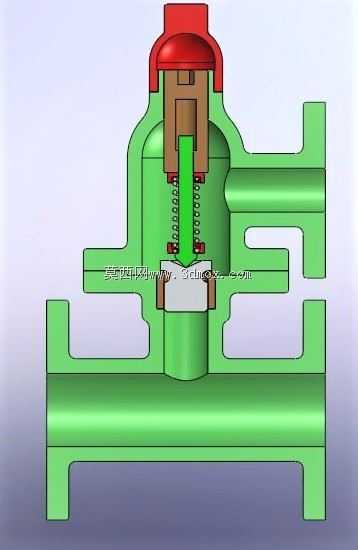

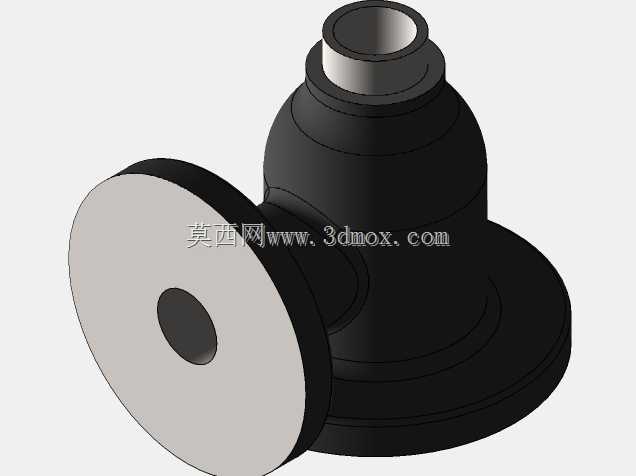

这款法兰连接的活塞式调压结构，主要面向工业流体输送管路的压力管控场景，在化工流体输送、市政给排水、中小型换热机组的支路管控中都能适配，核心作用是将上游输入的高压流体调整至下游管路可承受的稳定压力区间，避免下游承压能力不足的管件、仪表因压力骤升出现破损泄漏。从结构设计逻辑来看，整体采用三通式法兰布局，三个接口均采用标准法兰连接形式，安装时可直接与同通径的管路法兰对接，无需额外加工转接接头，安装边界完全匹配常规工业管路的法兰间距要求，阀体主体采用通透式流道设计，尽可能降低流体通过时的压损，减少不必要的能耗。上部的红色调节端盖是压力设定的操作部位，旋转端盖即可调整内部弹簧的预压缩量，弹簧的预紧力直接决定了下游的稳定输出压力值，弹簧选用刚度线性度优异的合金弹簧钢材质，在长期压缩工况下也能保持稳定的弹力输出，避免压力漂移。阀体内部的活塞组件是压力调节的核心执行件，活塞与阀腔之间采用多道密封圈实现动密封，既保证活塞上下动作时的顺滑度，又能彻底隔断高压腔与调压腔的流体串流，避免内漏导致的压力失准。阀体下部的法兰盘是整个阀门的安装定位基准，安装时需保证该法兰面与管路轴线垂直，避免侧向应力作用在阀体上导致密封面错位。两侧的水平接口为流体的主流通通道，上部的接口可根据实际工况选择接压力表实时监测输出压力，或者作为泄压旁路接口使用。设计时特意将活塞的导向段做了加长处理，大幅提升活塞上下动作时的同轴度，避免长期动作后出现偏磨导致密封失效，透明的阀罩设计可以让运维人员直接观察到活塞的动作位置，快速判断阀门是否处于正常工作状态，无需拆解即可排查卡滞、失灵等常见故障。在实际选型应用中，这款结构适配水、低粘度油品、无强腐蚀性的化工流体等介质，工作时上游压力波动在允许范围内时，活塞会在弹簧力与流体压力的动态平衡下自动调整开度，始终维持下游压力稳定，当下游管路出现异常超压时，活塞会在流体推力作用下上移切断流道，起到安全截断的作用，避免下游设备超压运行带来的安全风险。整个结构的零件拆分逻辑清晰，易损件如密封圈、弹簧都可以单独更换，后期运维成本较低，法兰连接的形式也让阀门的拆装检修更为便捷，无需大范围拆解周边管路即可完成维护作业。
