法兰连接手动铸钢截止阀结构设计

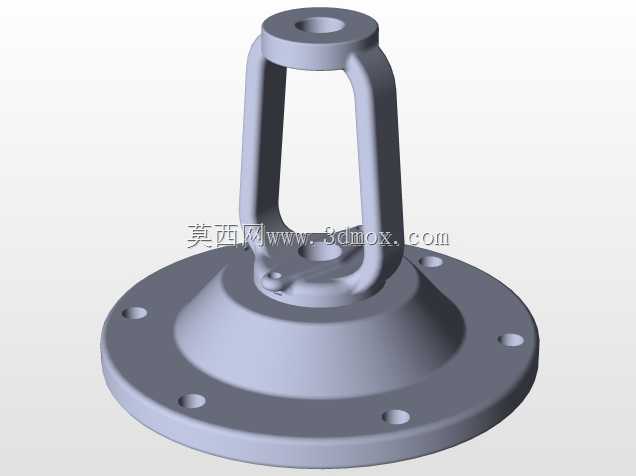

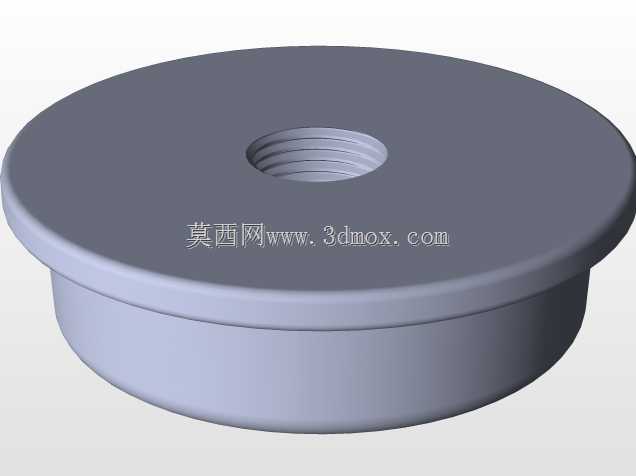

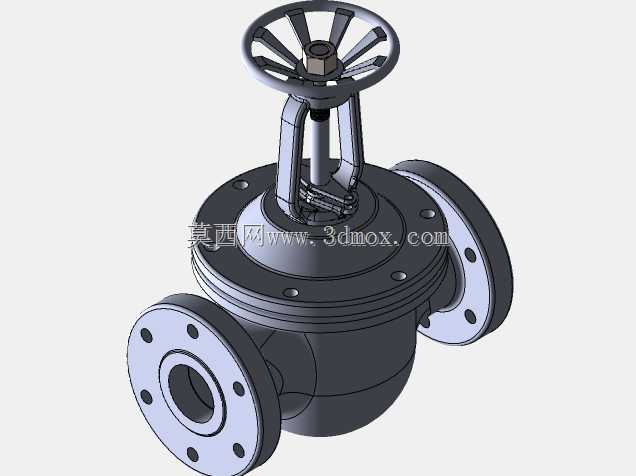

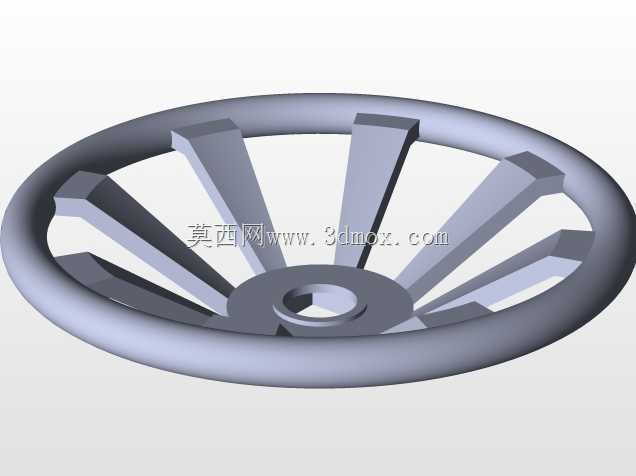

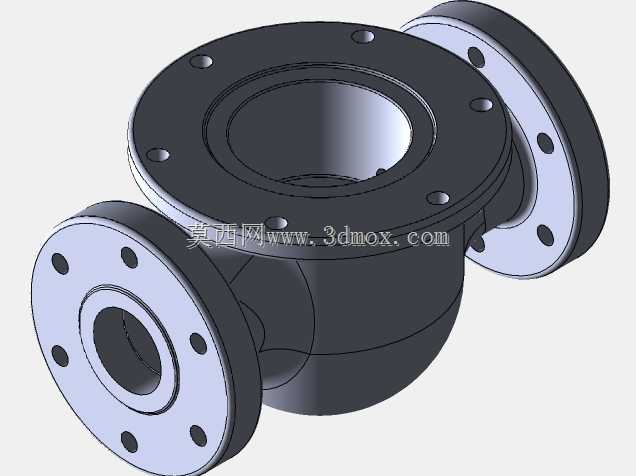

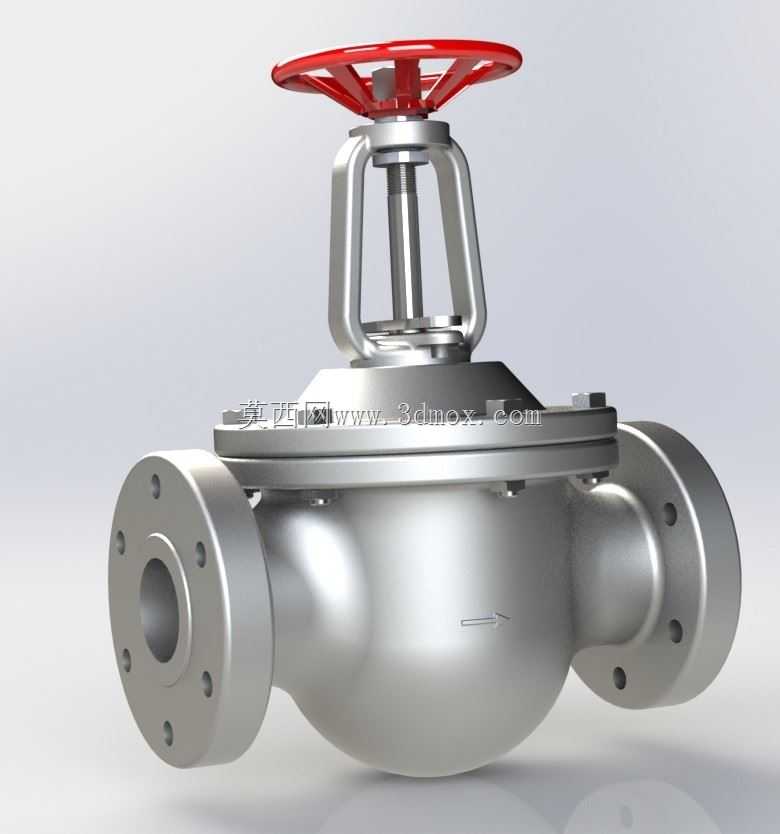

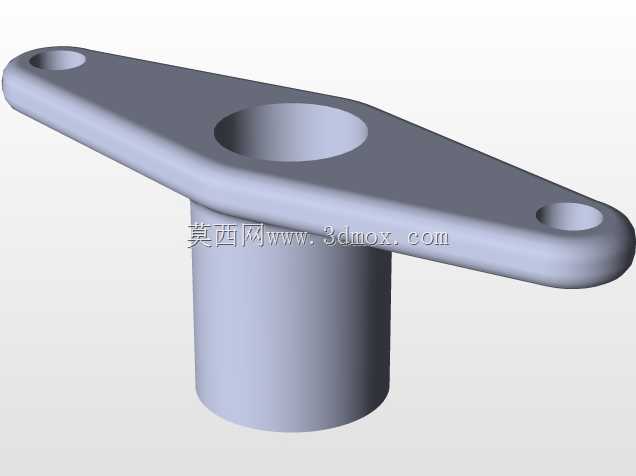

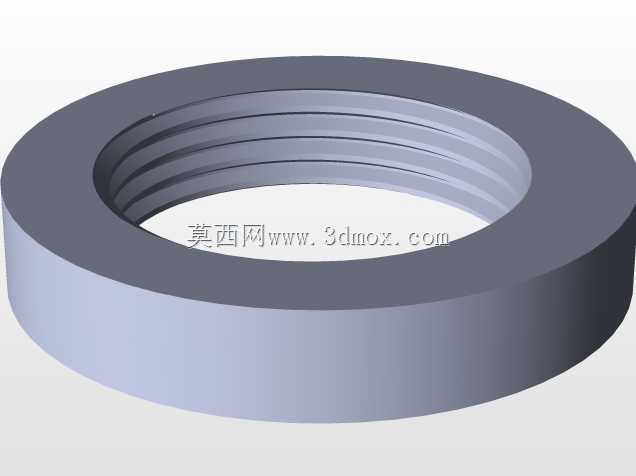

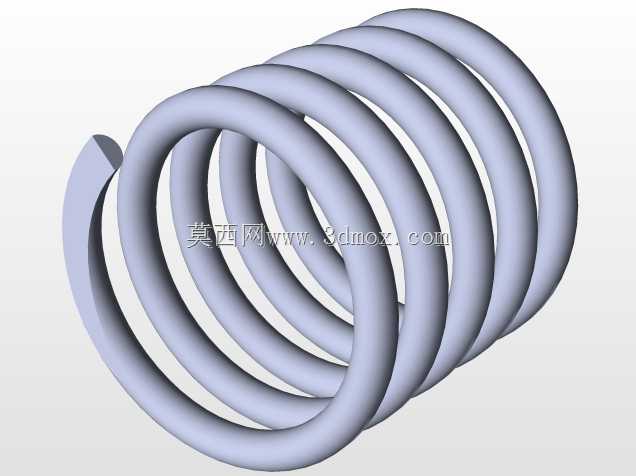

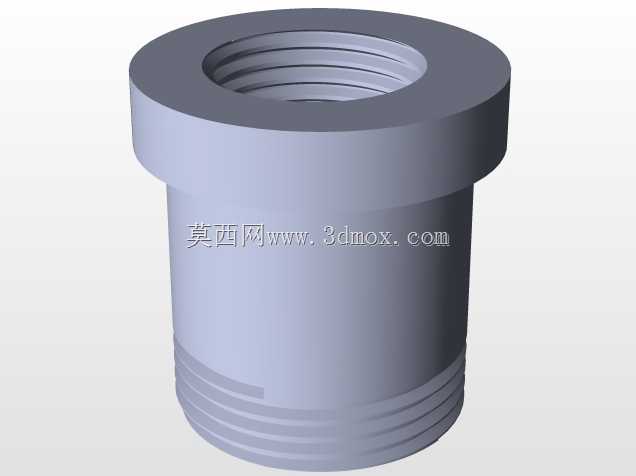

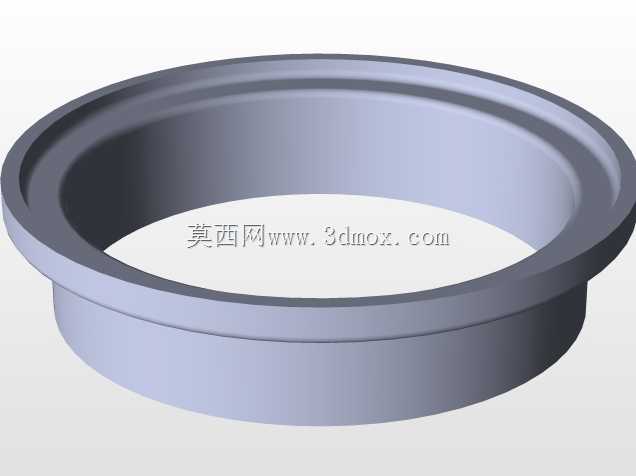

这款手动法兰截止阀的三维结构，完全围绕工业管路系统的实际截断需求搭建，日常在化工输送管网、市政给排水干线、蒸汽供热系统、洁净流体输送管线中都有广泛适配场景，核心作用是通过手动操作实现管路内流体的通断控制，相比同通径的闸阀，它的密封面受流体冲蚀磨损更小，截断状态下的密封可靠性更突出，适合需要频繁启闭或者长期保持截断状态的管路节点。从设计思路上看，整体采用下进上出的流道结构，阀体采用流线型球式铸造成型，流道过渡处没有突兀的直角转折，能有效降低流体通过时的局部阻力损失，减少阀腔内的紊流与涡流，避免长期输送含杂质流体时出现局部冲蚀过快的问题。手轮采用红色冲压钢板结构，轮缘做了圆弧翻边处理，操作时握持手感更舒适，手轮与阀杆之间通过方榫配合传递扭矩，阀杆采用明杆结构设计，启闭过程中阀杆随手轮转动做上下升降动作，操作人员可以直接通过阀杆的伸出长度直观判断阀门的启闭状态，避免出现误操作。阀杆与阀盖之间设置了多级填料密封结构，预留了填料压盖的调节余量，当长期使用出现填料磨损泄漏时，可以在不拆解阀门整体的情况下紧固压盖螺栓补充密封力，大幅降低现场维护的工作量。两侧的连接法兰采用标准凸面法兰结构，法兰盘上的螺栓孔按照对应压力等级的标准均布，安装时可以直接和同压力等级、同通径的管路法兰配对，不需要额外制作转接件，法兰密封面的平面度、螺栓孔的位置度都在建模时做了公差约束，能保证现场安装时的对位精度，避免出现螺栓穿装困难或者密封面压合不均泄漏的问题。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面结构在关闭时能借助介质压力实现自紧密封，所需的手轮操作扭矩更小，同时密封面的接触比压更均匀，长期使用的密封寿命更长。建模时也充分考虑了安装边界的约束，阀门的整体结构长度、手轮的最大操作高度、法兰端面到阀杆中心线的尺寸都严格匹配通用管路安装的空间要求，不会出现安装后与周边管线、支架发生干涉的问题，阀腔内部的流道通径与公称通径保持一致，不会出现通径缩颈导致的流阻增大问题，适配绝大多数对管路压损有严格要求的工业输送场景。
