带侧孔圆弧卡口球形工件夹持固定夹具

　　在阀门核心零部件加工、精密球形工件检测、小尺寸球体组件装配的生产场景里，这类带圆弧卡口的块状夹具是工位上出镜率极高的工装件，区别于通用三爪卡盘的大行程适配特性，它专门针对直径固定的圆珠球类工件做定制化夹持，能在铣削球面定位槽、钻削径向连通孔、球体与阀杆压装配合这些工序里，提供稳定无偏移的装夹支撑，避免通用卡盘夹持力不均导致的球面压痕、工件中心偏移问题。从结构设计逻辑来看，整个夹具体采用一体式方块基体加工，没有多余的拼接组件，基体一侧加工出与目标球体半径完全匹配的内凹圆弧卡口，卡口的圆弧包角控制在185度左右，既保证球体放入后不会从卡口侧滑脱，又能预留足够的操作空间给加工刀具或者装配工具，不会因为夹具本体干涉导致工序无法推进。

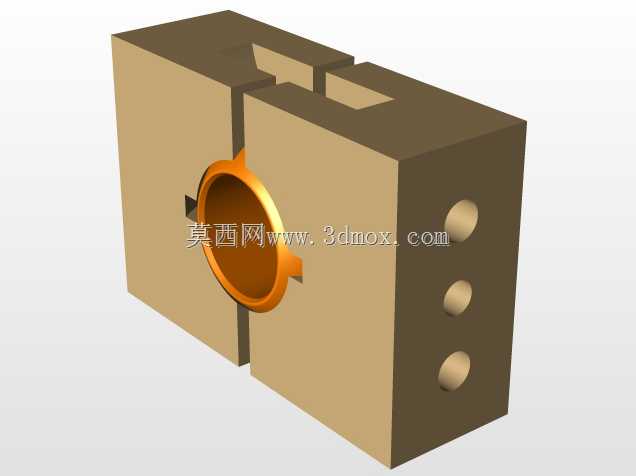

　　基体上垂直于圆弧卡口轴线的方向，加工有三个等直径的贯通圆孔，这三个孔并非减重设计，而是定位销与锁紧螺栓的安装通道：靠上方的孔用于安装定位销，插入后能卡住球体上预先加工的定位凹点，限制球体绕自身轴线的转动自由度；中间与下方的孔用于穿装锁紧螺栓，螺栓另一端连接配套的压块，拧紧后能从球体的侧方施加均匀的压紧力，配合圆弧卡口的包覆面，完全限制球体的六个自由度，装夹后工件的重复定位精度可以控制在0.02mm以内，满足精密加工的公差要求。

　　从安装边界尺寸来看，夹具体的方块外形是按照常见台虎钳的钳口夹持范围设计的，基体厚度适配常规钳口的最大开合行程，不需要额外加装过渡连接块就能直接固定在台虎钳或者机床工作台上；基体顶部的凹槽是快速定位槽，安装时可以配合工作台上的定位键快速找正夹具的安装位置，不需要反复打表调整夹具的同轴度，能大幅缩短工位换型的准备时间。实际使用过程中，这种夹具的适配场景比想象中更广，除了阀门球体的加工工序，在轴承钢球的精度检测工位、球形触点的焊接工位、玻璃圆球的打磨工位，只要更换对应圆弧直径的卡口插件，就能快速适配不同尺寸的球形工件，不需要更换整个夹具体，基体部分可以长期重复使用，能有效降低生产现场的工装制作成本。

　　设计时特意规避了复杂的曲面加工结构，除了内凹圆弧卡口需要用成型铣刀加工外，其余所有面都是平面与规则圆孔，普通的三轴铣床就能完成全部加工工序，不需要动用五轴加工中心，小批量制作时的加工周期短、成本低，非常适合中小机加工企业的生产现场使用。夹具体的边角处都做了C2的倒角处理，没有尖锐的毛刺棱角，操作人员上下工件时不会被划伤，也避免了夹具与机床其他部件发生磕碰时出现崩边的问题；三个安装孔的孔口都做了沉孔设计，螺栓与定位销安装后不会突出基体表面，不会在夹具移动或者工件拆装时发生干涉。很多一线操作师傅在使用这类夹具时，还会在圆弧卡口的内壁粘贴一层薄的紫铜垫片，既能增加夹持时的摩擦力，避免工件在加工过程中出现打滑，又能防止硬质的钢基体直接接触球面，在工件表面留下夹痕，对于表面粗糙度要求高的球形工件来说，这个小改动能大幅降低成品的不良率。
