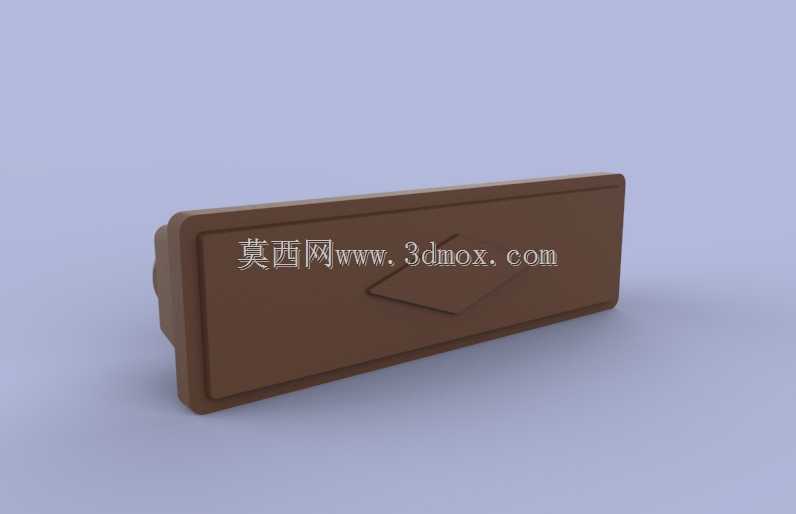

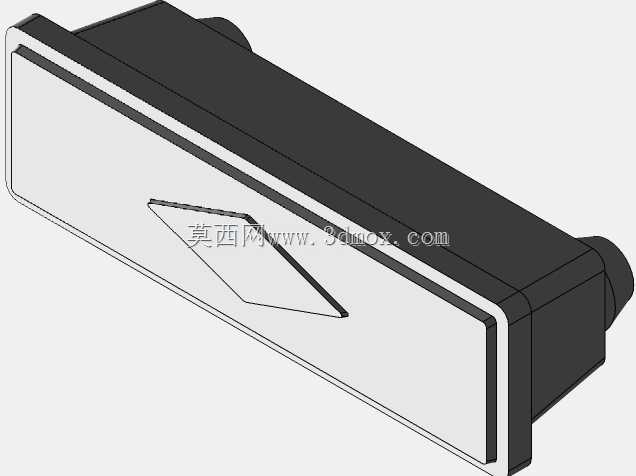

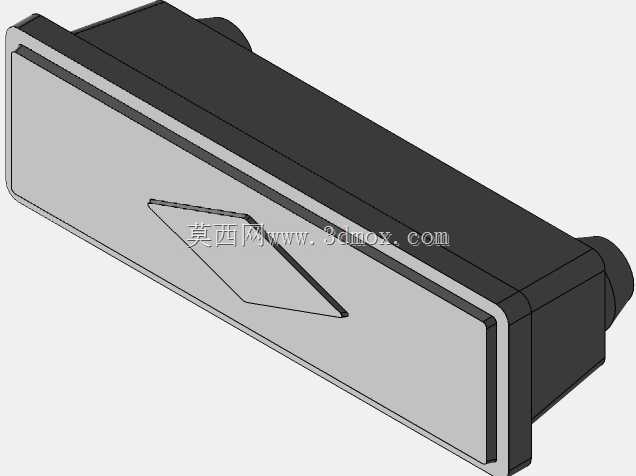

肯尼迪工具箱替换用抽屉拉手结构

这款拉手结构主要面向肯尼迪系列机械师工具箱的维修替换场景，不少常年在车间一线使用的该款工具箱，会因为抽屉抽拉频次过高、外力磕碰、长期带载抽拉出现原配拉手断裂、脱落的问题，直接更换整箱成本过高，单独采购原厂配件往往周期长、适配性难把控，这类替换式拉手就能直接解决旧箱修复的实际需求。从功能特性来看，该拉手采用嵌入式安装结构，不需要额外在抽屉面板上打孔攻丝，完全匹配原拉手的安装卡位，安装时只需要对准抽屉面板上的预留卡槽推入卡紧即可，不需要额外的紧固件，拆装效率很高，日常抽拉时受力均匀，不会因为局部应力集中出现断裂问题。设计过程中首先还原了原拉手的安装边界尺寸，整体长度、厚度、背部卡爪的间距与突出量完全参照原配件的实测数据建模，保证装上去之后和抽屉面板完全贴合，不会出现突出、松动、卡滞的问题，表面做了和原箱一致的内凹箭头标识，既保留了原产品的识别特征，也能在抽拉时给手指提供明确的施力位置，避免打滑。外形上采用圆角过渡的长条形结构，边缘没有尖锐棱角，不会在车间操作时刮伤操作人员的手部，整体厚度控制在和原拉手一致的水平，不会因为突出过多影响抽屉的闭合，也不会在堆叠工具箱时出现干涉。实际使用场景中，除了原配的肯尼迪工具箱，只要是安装卡位尺寸匹配的工具柜、零件收纳抽屉都可以通用，材质适配常见的3D打印加工或者注塑开模生产，日常承重可以满足满抽屉放置五金工具、量具、小型加工配件的抽拉需求，背部的卡爪结构做了加厚处理，反复抽拉不会出现卡爪断裂的问题，表面的平整设计也方便后期做表面处理，和原有工具箱的外观保持一致，不会因为更换配件出现明显的色差或者外观突兀的问题。建模过程中对安装配合面做了公差预留，考虑到不同加工方式的收缩率差异，卡爪的尺寸做了微调，不管是采用FDM3D打印还是光敏树脂打印，或者小批量注塑生产，都能顺利卡入安装位，不会出现过紧装不上或者过松容易脱落的问题，抽拉时的受力点集中在拉手中部的加强筋位置，长期使用不会出现中部弯折变形的情况。
