手动去毛刺修边工具结构设计

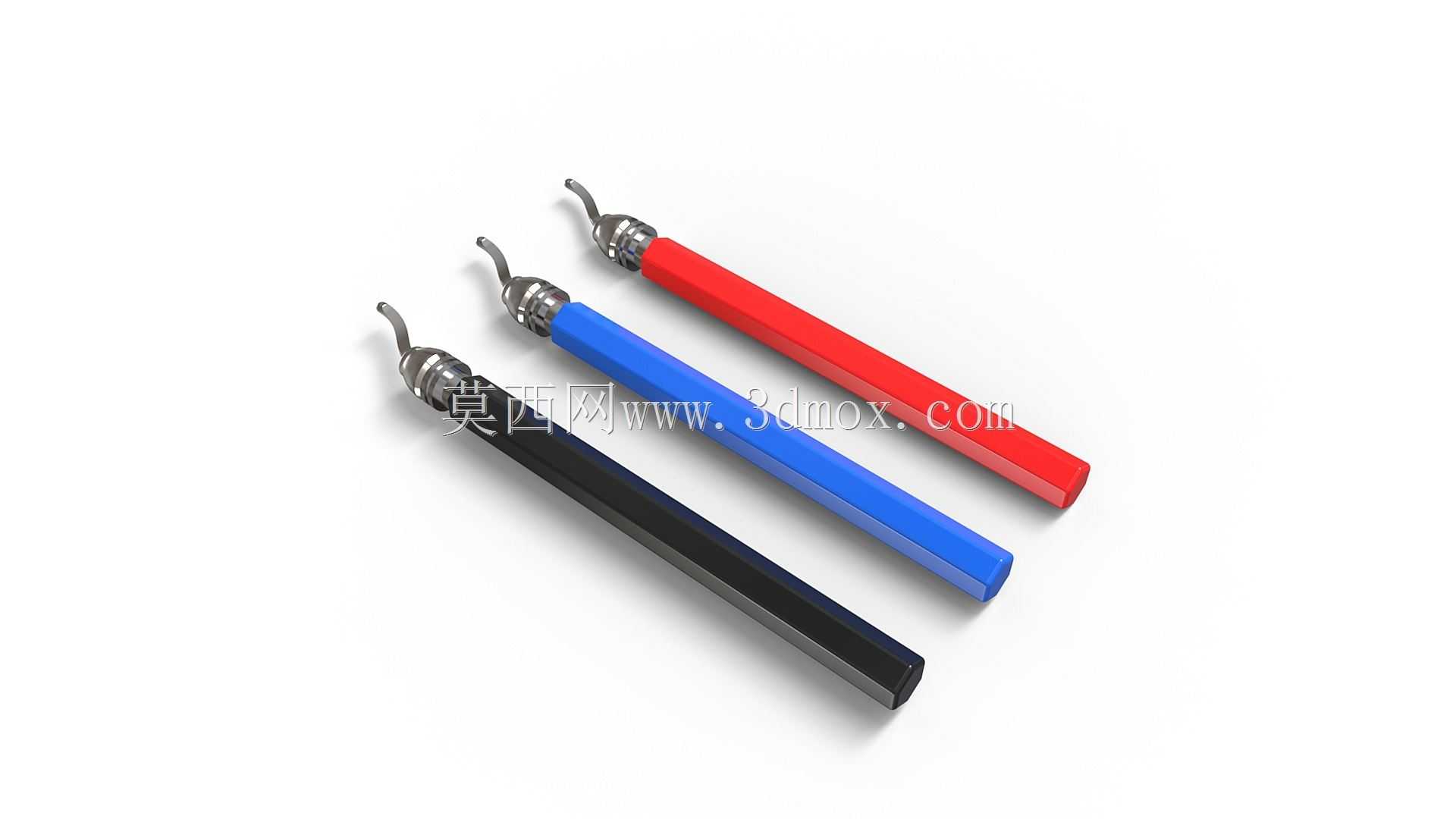

在机加工车间的日常工序流转里，刚完成车削、铣削、冲压或是3D打印成型的工件，边缘总会残留不同程度的飞边、毛刺，这些看似不起眼的凸起不仅会影响工件的装配精度，还可能在后续转运、装配过程中划伤操作人员，甚至造成密封面贴合不严、运动部件卡滞等问题，手动去毛刺工具就是针对这类场景设计的便携修边器具。这款工具的整体结构分为握持手柄与工作刀头两部分，手柄采用六棱截面的长杆造型，区别于圆形握柄，六棱结构可以在握持时提供足够的防滑阻力，即便手上沾有切削液或是金属碎屑，也能稳定控制施力方向，不会出现转动打滑的情况，同时六棱外形也能适配常规的工位工具夹位，方便在工作台侧方挂放收纳，不会随意滚落。手柄长度经过实际操作验证，单手握持时尾端刚好抵在掌心位置，前端伸出的长度可以让手腕保持自然的施力角度，长时间修边作业也不容易产生手腕酸痛的问题，三种不同配色的手柄可以对应不同规格的刀头，比如黑色手柄适配高硬度钢件修边刀头，蓝色适配铝件、铜件等软金属刀头，红色适配塑料、复合材料工件的刀头，车间作业时可以快速区分取用，避免错用刀头造成工件刮伤或是刀头过早损耗。前端的刀头采用快换式结构设计，刀头与手柄连接位置设置有弹性卡位，更换刀头时只需要按压卡位销就能拔出旧刀头，插入新刀头后自动锁止，不需要额外借助扳手等工具，适配不同加工场景下的修边需求，比如处理内孔交叉位置的毛刺时可以更换弯头刀头，处理外棱倒角时可以更换直头平刀，处理窄槽位置的飞边可以更换窄刃刀头。刀头的工作端采用带弧度的钩形刀刃，作业时只需要将刀刃贴住工件边缘，顺着棱线轻推就能连续刮除毛刺，不需要反复刮蹭，刀刃的切削角度经过优化，刮除后的棱边会形成均匀的小倒角，不会出现二次毛刺或是啃伤工件基面的问题。这款工具不需要外接气源、电源，整体重量轻便，操作人员可以随身携带，在工序检验、装配预处理、钣金件修边等多个环节都能使用，既可以处理大型设备上不便移动的工件局部毛刺，也能在工位上处理小型精密零件的边缘飞边，相比角磨机、锉刀等工具，它的切削量更可控，不会因为施力过大造成工件尺寸超差，尤其适合对外观、尺寸精度要求较高的零件最终修边工序。在设计建模过程中，重点验证了手柄的受力形变情况，确保在施加正常修边力时手柄不会出现弯折，同时刀头的安装同轴度做了限位设计，保证刀头安装后不会出现偏摆，避免修边时出现棱边宽窄不一的问题，手柄表面做了防滑纹理处理，进一步提升握持稳定性，整体结构没有多余的复杂零件，后期维护只需要定期更换磨损的刀头即可，使用成本较低，适配绝大多数金属、非金属工件的手动去毛刺作业需求。
