杠杆式手动快速夹紧气缸装置

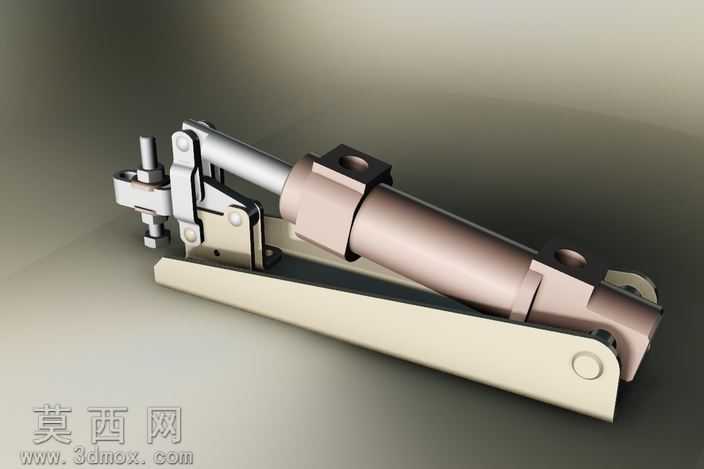

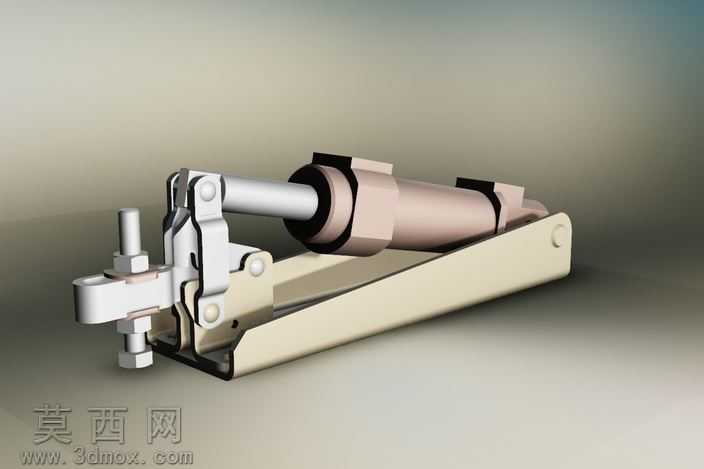

本作品为杠杆式手动快速夹紧气缸装置的三维建模成果，建模过程中严格遵循机械结构设计的合理性原则，对装置的每一处零部件都进行了精准的尺寸还原与结构复刻。建模阶段首先梳理装置的整体组成：包含底座支撑构件、杠杆式手动压合机构、气缸主体、连接销轴、端部夹紧执行端、调节螺栓等核心部件，每一个零件的建模都从草图绘制开始，通过拉伸、旋转、切除等基础建模特征搭建基础形态，再针对倒角、圆角、安装槽、配合孔等细节特征进行精细化处理，确保所有零件之间的装配关系完全符合实际机械配合要求，比如销轴与铰接孔的间隙配合、气缸活塞杆与前端连接块的同轴度、杠杆机构的转动行程都经过反复校验，保证虚拟装配后机构可以实现顺畅的开合动作。材质与渲染阶段，针对不同部件的实际材质属性进行了区分设置：底座采用哑光米白色金属烤漆材质，调整了材质的粗糙度与反光度，还原五金工装表面的耐磨涂层质感；金属铰接件、杠杆臂采用镀锌钢材质，添加了细微的金属颗粒纹理与轻微的环境反射效果，体现机加工金属件的冷硬质感；气缸筒体部分采用玫瑰金色金属氧化层材质，模拟气动元件常见的阳极氧化表面处理效果；端部的调节螺栓、锁紧螺母采用亮面不锈钢材质，提升金属部件的质感层次；手柄部分添加了细微的防滑纹理，还原手动操作部件的使用细节。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮装置主体，勾勒出机构的轮廓层次，辅助光源补亮底部暗部，避免结构死角出现死黑，同时添加了柔和的环境反射，让金属材质的表现更加真实自然，最终渲染图清晰展现了装置的整体结构与各部件的装配关系。设计思路上，该装置结合了手动杠杆机构的快速操作特性与气缸的动力辅助优势，既可以通过手动扳动杠杆实现快速的夹紧与松脱动作，也可以接入气源实现气动辅助夹紧，适用于工装加工过程中的工件快速定位场景，建模过程中特意保留了机构的活动间隙，还原了实际产品的可动属性，能够直观展示装置的工作原理与操作方式，为后续的工程出图、结构优化、3D打印验证提供了精准的三维数字模型基础。
