福特Zetec汽车发动机高精度三维模型

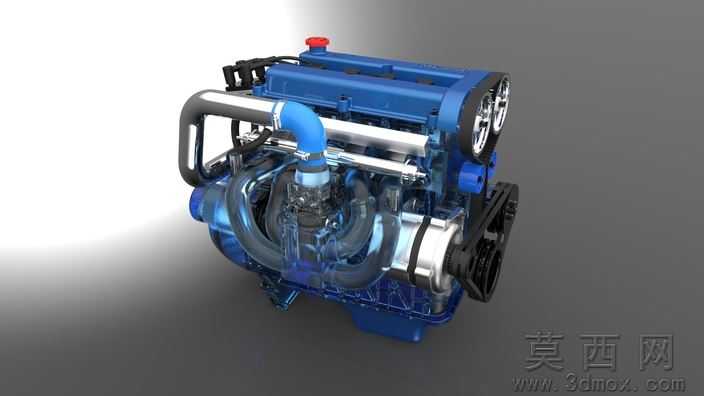

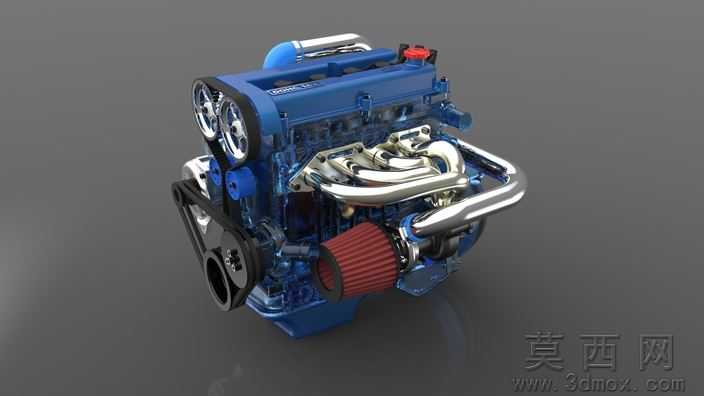

本模型为福特Zetec系列汽车发动机的高精度三维数模，完整还原了该款民用高性能发动机的全部结构细节。建模阶段遵循正向设计逻辑，先依据该机型公开的缸体中心距、缸径冲程、整机安装尺寸等核心参数搭建基准坐标系，依次完成缸体、缸盖、曲轴连杆机构、配气机构、进排气系统、冷却润滑回路、外围附件的分步建模，所有配合面预留符合工业标准的公差间隙，运动部件的行程参数完全匹配真机的机械特性，不存在结构干涉问题。参数设计层面严格对齐Zetec发动机的量产规格，准确还原了双顶置凸轮轴、每缸四气门的配气结构，自定义参数表关联了曲轴回转半径、连杆长度、凸轮轴升程等核心运动参数，可直接用于运动仿真验证，进排气歧管的管路曲率、安装法兰的孔位尺寸均与量产部件保持一致，可直接导出用于改装部件的适配开发。渲染材质部分针对不同部件做了精细化区分，缸体缸盖采用磨砂蓝色金属漆材质还原原厂涂装效果，镀铬进气管路、抛光铝合金气门室盖设置了符合真实金属特性的反射与粗糙度参数，红色高流量空气滤芯采用哑光纤维材质，橡胶正时皮带、密封胶条设置了对应的漫反射与凹凸纹理，场景采用三点布光方案，既清晰展现内部管路布局，也突出了金属部件的质感差异。结构原理上完整复现了该机型的动力传递逻辑：曲轴通过正时皮带驱动双凸轮轴完成进排气门的正时开闭，活塞往复运动通过连杆转化为曲轴旋转扭矩，改装款高流量空滤与不锈钢排气头段的结构也完整呈现，可直观展示进气过滤、油气混合、燃烧做功、排气导出的完整工作循环，冷却水道、润滑油道的内部走向也做了透明化处理，可清晰观察介质流动路径。软件兼容层面，模型提供STEP、IGES两种通用中性格式，可无缝导入SolidWorks、UG、Pro/E、CATIA等主流三维CAD软件，支持特征编辑、参数修改、工程图导出、运动仿真、有限元分析等后续操作，不会出现破面、特征丢失等问题，不同格式的模型均经过装配校验，所有部件约束关系完整。研发教学应用层面，该模型可用于汽车工程专业的发动机构造教学，帮助学生直观理解双顶置凸轮轴发动机的结构组成与工作原理，也可作为汽车改装、动力总成开发的参考数模，用于进排气改装部件的匹配设计、发动机舱布局校核，还可用于职业院校的机械建模教学案例，帮助学习者掌握复杂动力机械的建模思路与装配规范。
