V12汽车发动机SolidWorks结构设计模型

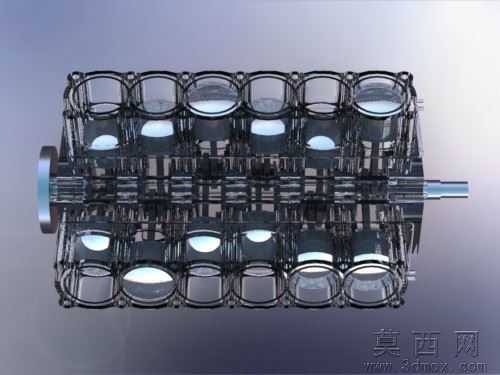

本模型为V12汽车发动机完整三维结构设计，建模阶段采用自顶向下的设计思路，首先搭建发动机整体布局骨架，确定V型12缸的60°夹角排布基准，依次完成曲轴箱、气缸体、气缸盖、活塞连杆组、曲轴飞轮组、配气机构、前后端盖等核心部件的独立建模，每个零件均严格按照真实V12发动机的尺寸比例进行参数化绘制，对活塞环槽、连杆轴颈、气门座圈、凸轮轴型线等细节结构做了完整还原，未做过度简化处理。参数设计层面，模型设定单缸排量适配高性能乘用车动力需求，曲轴采用全支撑结构设计，连杆长度与曲柄半径的比值符合高速发动机的设计规范，进排气道的走向、燃烧室的容积参数均匹配V12发动机的高功率输出特性，所有配合部位均预留了合理的装配间隙，可直接用于虚拟装配干涉检查。渲染材质方面，模型对不同部件做了差异化材质赋予，曲轴、连杆、凸轮轴等运动部件采用金属抛光钢材质，气缸体、曲轴箱采用铸铁哑光金属材质，密封垫片、油封等橡胶件采用黑色哑光橡胶材质，紧固件采用镀锌金属材质，整体渲染效果清晰区分各部件功能属性，半透明展示效果可直观呈现内部传动结构的排布逻辑。结构原理上，模型完整还原了V12发动机的工作逻辑，12个气缸分为两列呈V型排布，通过曲轴将活塞的往复直线运动转换为旋转运动，配气机构通过凸轮轴驱动进排气门按点火顺序定时开闭，配合活塞的四冲程循环完成进气、压缩、做功、排气全过程，曲轴的平衡块设计可抵消12缸工作时的往复惯性力与旋转惯性力，保证发动机运转平顺性。软件兼容层面，模型基于SolidWorks2012版本搭建完成，可直接在SolidWorks2012及以上版本中打开编辑，同时支持导出STL、STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，无需额外修复即可完成格式转换与后续编辑操作。研发教学应用层面，该模型可作为汽车工程专业内燃机课程的教学演示素材，帮助学生直观理解V型多缸发动机的内部结构与工作原理，也可作为汽车动力总成研发阶段的参考模型，用于发动机总体布局验证、装配工艺模拟、运动干涉检查等工作，同时也适合三维建模爱好者学习复杂机械装配体的建模思路与参数化设计方法。
