KJ-66中型涡轮喷气式汽轮机三维模型

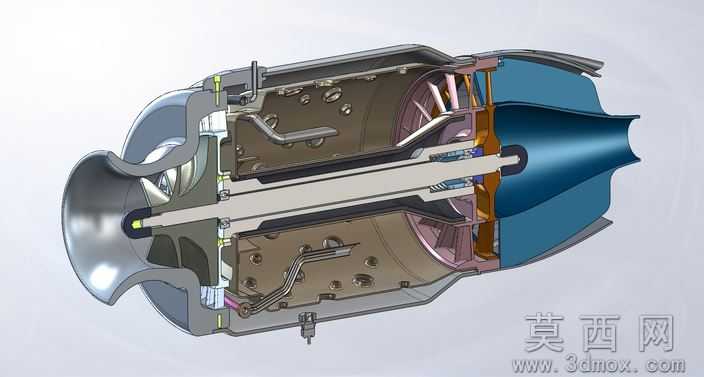

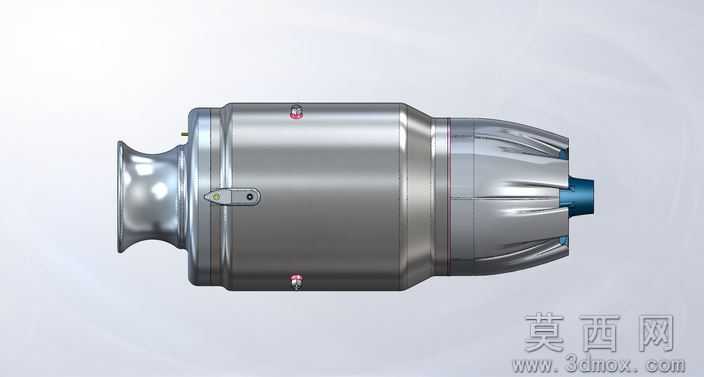

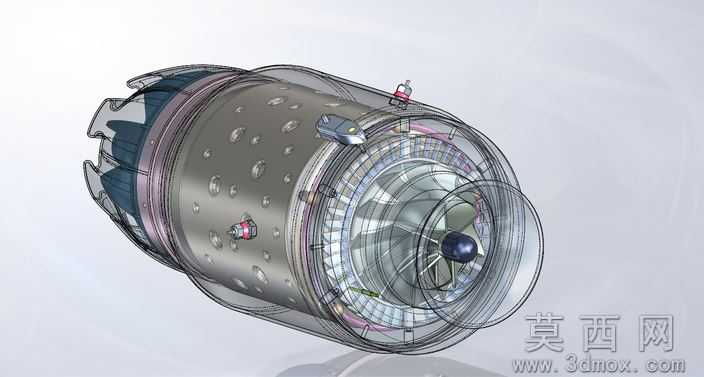

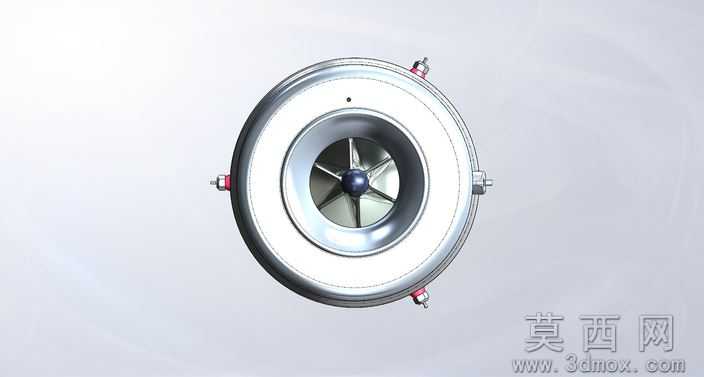

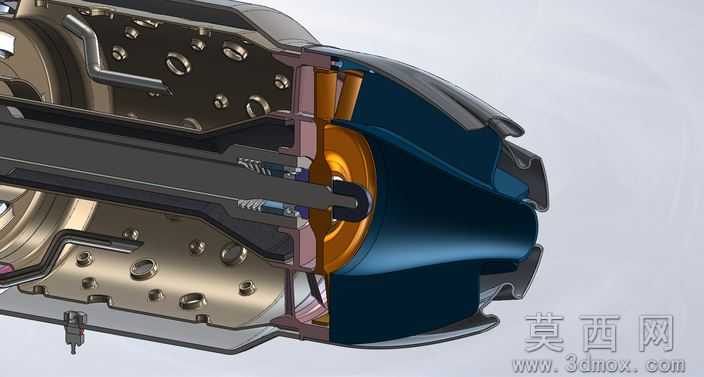

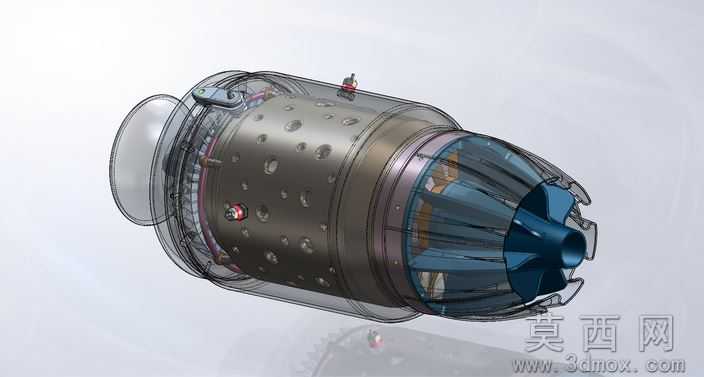

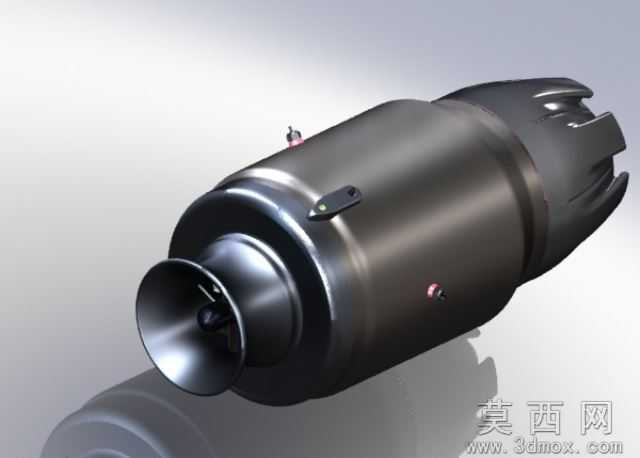

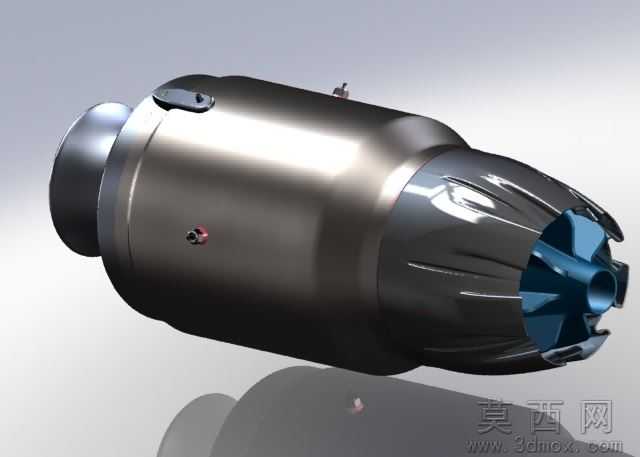

本模型为KJ-66构型的中型涡轮喷气式汽轮机三维数模，建模阶段以真实微型涡喷发动机的实测尺寸为基准，先完成核心机匣的回转体基础轮廓搭建，依次完成进气道、压气机段、燃烧室段、涡轮段、尾喷段的分层结构绘制，过程中对油路接口、点火模块安装位、传感器固定座等细小附属结构做了精细化还原，所有特征均采用参数化尺寸驱动，可根据设计需求调整各段直径、长度参数完成衍生型号的快速改型。参数设计上严格遵循KJ-66的经典尺寸比例，整机长度设定为24英寸，尾喷口收敛段直径16.68英寸，模型中预留了主油路、燃油管路的安装通道，自定义设计了适配该构型的火花塞安装结构，同时补充了主燃烧室与隔热层之间的轴承供油通路结构，所有紧固件、安装硬件均做了简化处理以控制模型整体文件大小，兼顾细节还原度与编辑流畅度。渲染材质方面，机匣主体采用哑光高温合金金属材质，进气道唇口、尾喷口边缘做了抛光金属质感处理，油路接口、固定销等小零件分别赋予红色密封材质、黑色工程塑料材质，渲染效果真实还原了金属机匣的磨砂质感与光影反射效果，可直接用于方案展示、宣传配图制作。结构原理上完整复现了单级离心压气机+环形燃烧室+单级轴流涡轮的经典涡喷汽轮机工作逻辑，进气道吸入的空气经压气机压缩后进入燃烧室与燃油混合燃烧，高温高压燃气驱动涡轮转动后从尾喷口高速喷出产生推力，各段结构的装配关系完全符合真实发动机的装配逻辑，无干涉错位问题。软件兼容方面，模型原生基于SolidWorks2010版本搭建，同时附带通用STL格式文件，可兼容绝大多数主流三维CAD软件打开编辑，STL格式文件可直接导入切片软件用于3D打印验证，无需额外做格式转换或破面修复。研发教学应用层面，该模型可作为航空发动机原理教学的具象化演示教具，帮助学习者直观理解涡喷汽轮机的内部结构与工作流程，也可作为航模动力改装、小型燃气轮机研发的基础参考模型，为相关方案的结构设计、尺寸校核提供可靠的三维参照，同时也适合三维建模初学者学习回转类复杂机械产品的建模思路与参数化设计方法。
