饲料输送管路用法兰连接止回阀结构

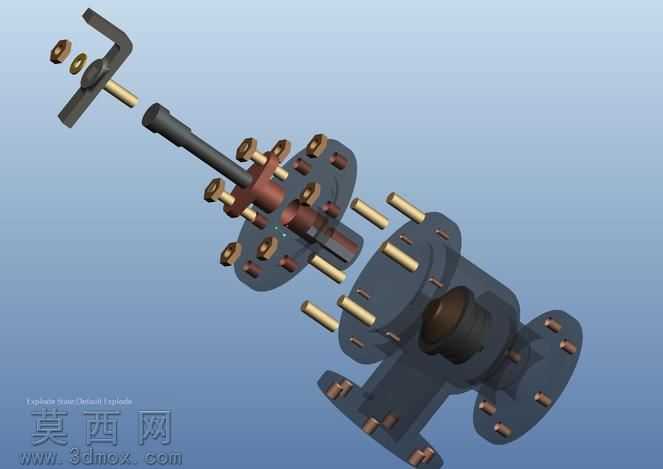

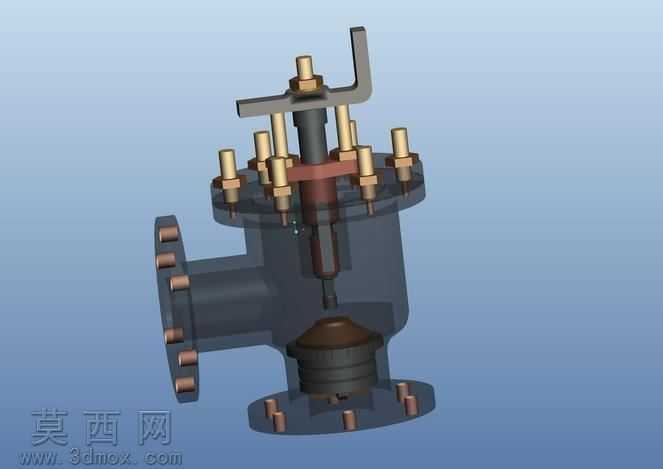

本模型为饲料输送管路专用止回阀的完整三维结构设计，建模过程严格遵循工业阀门设计规范，先通过草绘绘制阀体、阀杆、阀瓣、法兰盘、密封组件、操作手柄等核心零件的截面轮廓，再通过拉伸、旋转、阵列、布尔运算等特征操作完成单个零件的精细化建模，对法兰盘上的连接螺栓孔采用圆周阵列方式均匀排布，保证螺栓连接的受力均匀性，对阀杆与阀体的配合段、阀瓣与密封座的贴合面做了公差适配的结构处理，避免出现装配干涉问题。完成零件建模后按照实际装配逻辑进行组件配合，将阀杆穿入阀体上部的导向腔，依次套装填料密封组件、压盖、定位法兰，再将阀瓣固定在阀杆下端对应密封座的位置，最后装配顶部的操作手柄与端部锁紧螺母，所有配合关系均按照实际机械装配的约束条件设置，可直观呈现阀门的内部装配层级与零件配合关系。材质渲染阶段针对不同零件的实际材质做了区分处理，阀体部分采用深灰色铸钢材质，添加细微的铸造磨砂质感还原工业铸件的真实外观；阀杆、连接螺栓、销轴类传动受力零件采用黄铜色金属材质，模拟铜合金耐磨件的金属光泽与表面光洁度；密封垫片、填料组件采用深色橡胶材质，添加轻微的漫反射效果还原非金属密封件的视觉特征；操作手柄采用发黑处理的金属材质，还原手动操作件的表面处理效果。结构设计上针对饲料输送的工况做了适配优化，采用法兰连接形式可直接与饲料输送管路的标准法兰对接，密封结构采用软质密封搭配金属密封座的形式，既可以保证输送含有颗粒的饲料介质时的密封可靠性，又能避免颗粒卡涩导致阀瓣无法复位，阀杆上部设置的手柄结构可在检修或者管路调试时手动操作阀瓣启闭，验证止回功能的有效性，整体结构无冗余设计，所有零件均为工业常用标准件或可加工的定制零件，可直接用于饲料输送管路的阀门选型参考、结构教学演示或者生产加工的图纸参考，完整还原了法兰式止回阀的内外结构特征与装配逻辑。
