无填料隔膜式角向控制阀三维结构设计

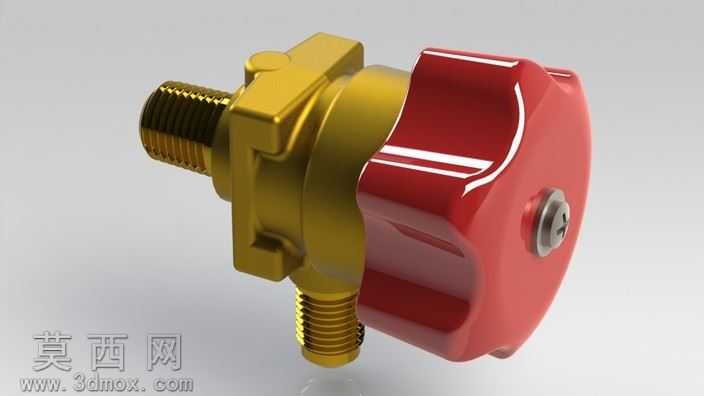

本作品为无填料结构的隔膜式角阀三维建模成果，建模阶段围绕角阀的直角通径结构、无填料密封特性展开全参数化设计，首先依据阀件的接口尺寸参数搭建整体装配骨架，分别完成阀体金属基座、隔膜密封组件、红色旋拧手轮、端部锁紧螺钉、进出口外螺纹接头的独立零件建模，建模过程中严格遵循机械加工的工艺合理性，对阀体的铸造圆角、螺纹收尾结构、手轮的防滑握持曲面、隔膜的形变让位空间都做了精细化的特征处理，避免出现不符合生产实际的尖锐棱角与干涉结构。材质与渲染环节针对不同部件的实际应用材质做了区分设置，金属阀体与接头部分采用黄铜材质，调整金属粗糙度参数还原铜质阀件的哑光金属质感，同时保留机加工螺纹面的细微纹理细节；手轮部分采用红色酚醛塑料材质，添加适度的高光反射与表面清漆层效果，还原工业塑料手轮的光亮耐磨外观；锁紧螺钉采用不锈钢材质，突出金属冷色调的高反光特性，隔膜隐藏于阀体与手轮的压合结构内部，建模时预留了隔膜受压形变的活动间隙，还原无填料阀依靠隔膜实现动密封、杜绝阀杆泄漏的核心结构优势。结构设计上采用角式流道布局，流体从侧方外螺纹接口进入后转向90度从下方螺纹接口流出，相比直通式阀件更适合管路转角位置的安装场景，无填料的结构设计取消了传统阀杆处的填料密封函，依靠隔膜将阀杆操控部件与流道完全隔离，避免了填料磨损带来的介质泄漏问题，尤其适配制冷管路等对密封性能要求较高的应用场景，手轮与阀杆的连接采用嵌入式锁紧结构，保证旋拧操作时的扭矩传递稳定，整体装配完成后经过干涉检查，所有活动部件的运动行程无结构冲突，螺纹接口的尺寸匹配通用管路连接标准，可直接用于阀件产品的结构验证、装配模拟与展示渲染场景。
