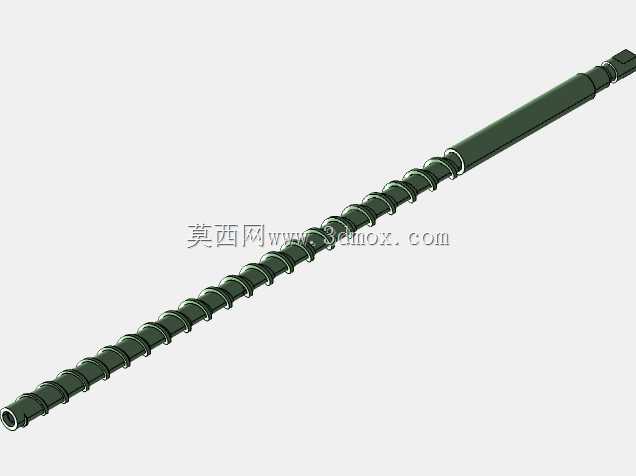

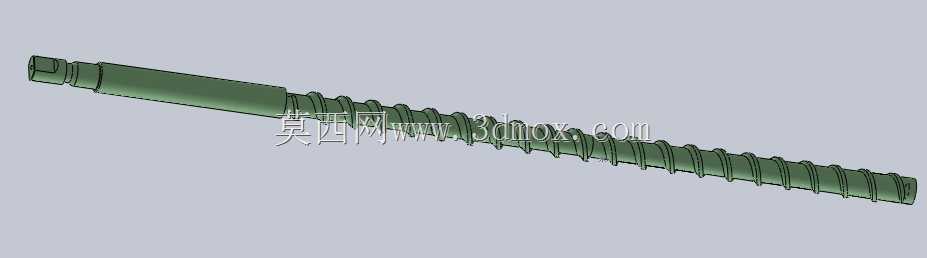

注塑机用输送塑化螺杆结构设计

在注塑成型生产环节中，这类螺杆是注塑机料筒内部的核心做功部件，直接决定塑料原料的熔融均匀度、注射计量精度与最终制品的成型质量，日常适配于热塑性塑料的注塑加工场景，从普通民用塑料制品到工程结构件的生产设备中都能见到这类构件的身影。不同于普通输送螺杆，该结构沿轴向做了分段功能设计，靠近料斗进料的区段采用较深螺槽设计，主要承担固态塑料颗粒的输送与压实任务，保证原料能稳定向前推送不会出现返料打滑的问题；中段为塑化压缩区段，螺槽深度逐步收窄，配合料筒外部的加热圈，能在原料向前输送的过程中通过剪切摩擦与外部热传导共同作用，将固态颗粒逐步熔融成均匀的粘流态，同时排走原料夹带的气体避免制品出现气泡缺陷；靠近喷嘴的头部区段为均化计量段，螺槽深度保持恒定，能将完全熔融的塑料熔体进一步均化，保证每次注射的熔体密度、温度一致，稳定注射过程的计量精度。设计这类螺杆时，首先要匹配对应注塑机的料筒内径与额定注射行程，螺杆外径与料筒内壁的配合间隙需要控制在合理范围，间隙过大会造成熔体回流降低注射效率，间隙过小则会增加螺杆旋转与往复运动的磨损，缩短部件使用寿命。螺杆尾部的连接结构需要适配注塑机的驱动输出端，既要保证旋转扭矩的可靠传递，也要满足注射动作时的轴向往复移动需求，头部通常会搭配止逆环结构，在注射保压阶段阻断熔体回流通道，保证保压压力能有效传递到模腔内部。从安装边界来看，螺杆整体长度需要匹配料筒的总装长度，伸出料筒尾部的轴段长度要适配驱动座、止推轴承的安装空间，头部与料筒喷嘴的配合距离要保证储料行程终止时不会发生刚性碰撞。日常生产中，不同塑料原料的特性会对应螺杆不同的长径比、螺距与压缩比设计，比如加工热敏性塑料时会适当降低压缩比减少剪切过热，加工高粘度工程塑料时则会优化剪切结构提升塑化效率，这类螺杆的三维结构建模能为设备备件替换、非标注塑机定制、螺杆结构优化提供直接的设计参考，帮助结构工程师快速校验装配干涉、运动行程匹配等核心问题，减少实物试装的调试成本。
