立式同轴减速器齿轮箱爆炸结构展示

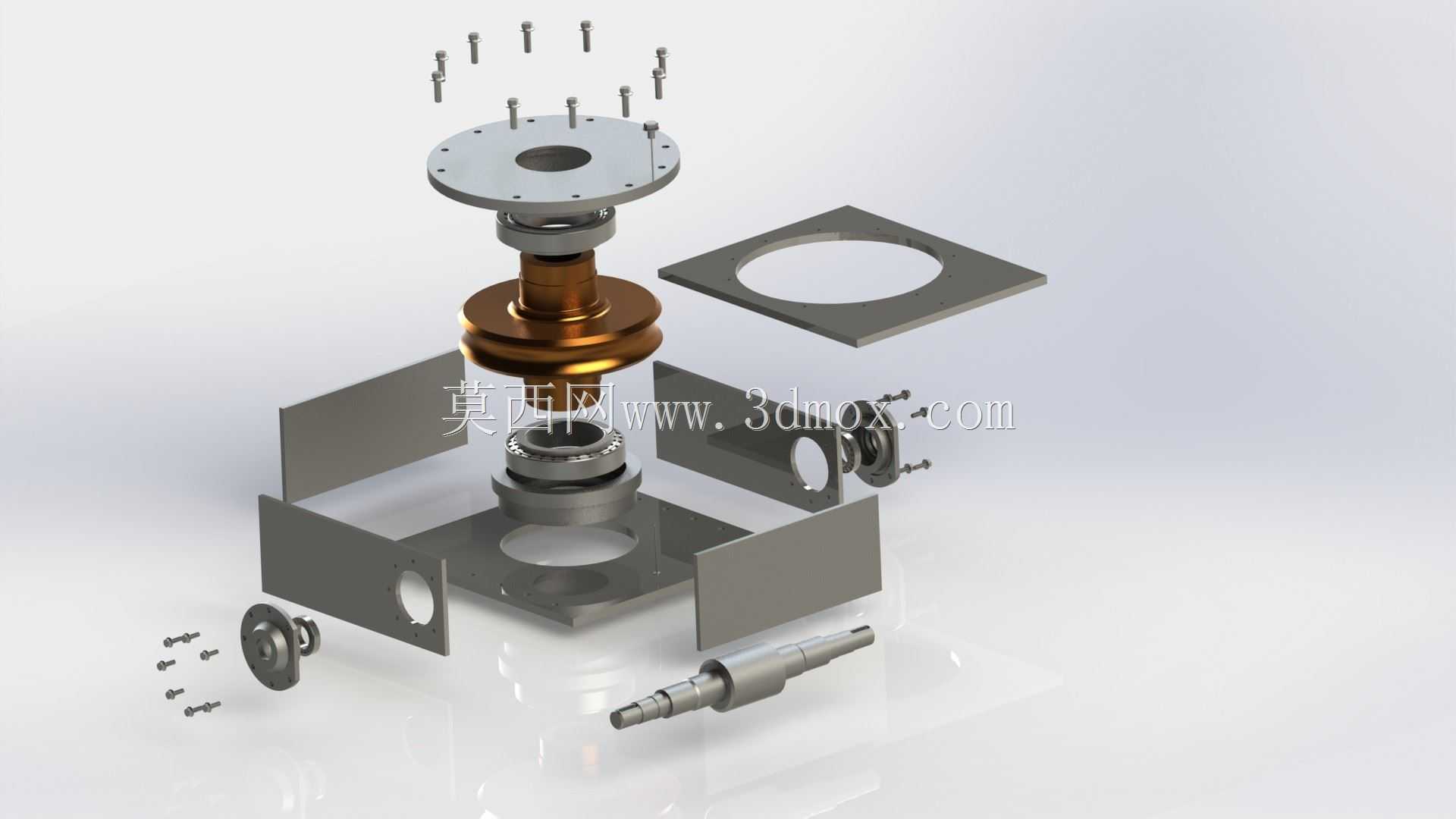

这套齿轮箱结构常见于中小功率立式安装的传动场景，比如轻工生产线的辊道驱动、小型输送设备的动力输入端、自动化专机的主轴降速单元，很多需要匹配伺服电机、步进电机实现低转速大扭矩输出的工位，都会用到同结构的减速箱体。从爆炸视图能清晰看到各部件的装配逻辑，箱体采用多块板式拼接的围合结构，而非传统一体式铸造箱壳，这种设计的好处是加工时不需要复杂的铸模，板材激光切割后即可进行焊接或螺栓拼接，小批量试制阶段的成本控制优势明显，同时侧面预留的轴承安装孔、输入输出轴过孔位置公差更容易通过机加工保证，后期维护时拆开侧盖板就能直接接触内部传动件，不需要将整个箱体从安装基座上拆下。

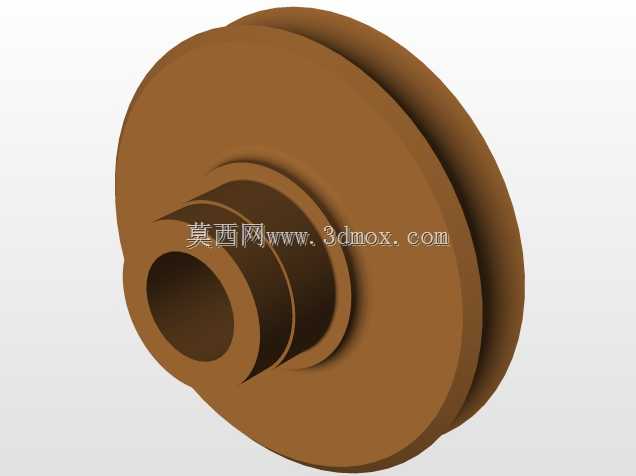

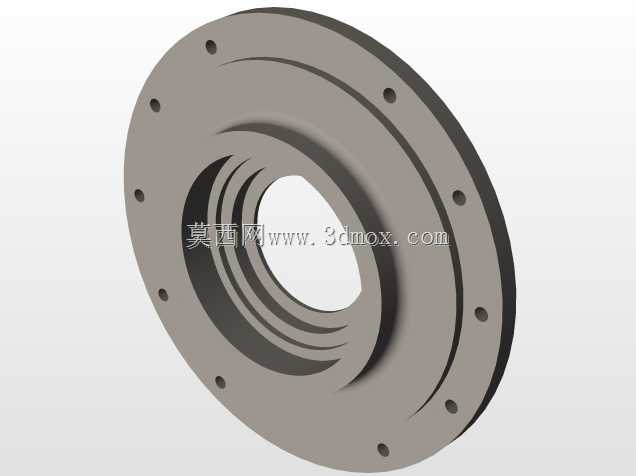

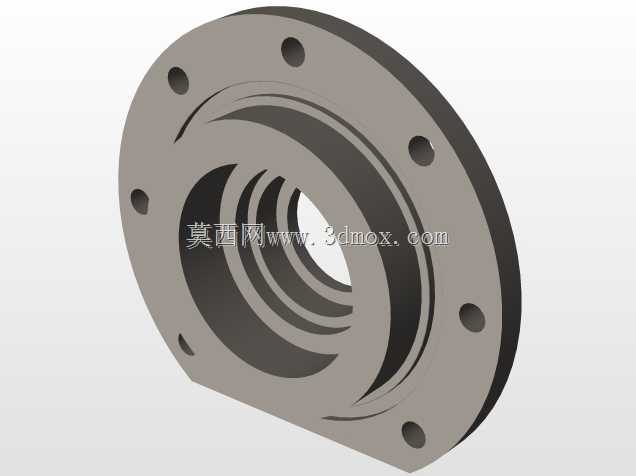

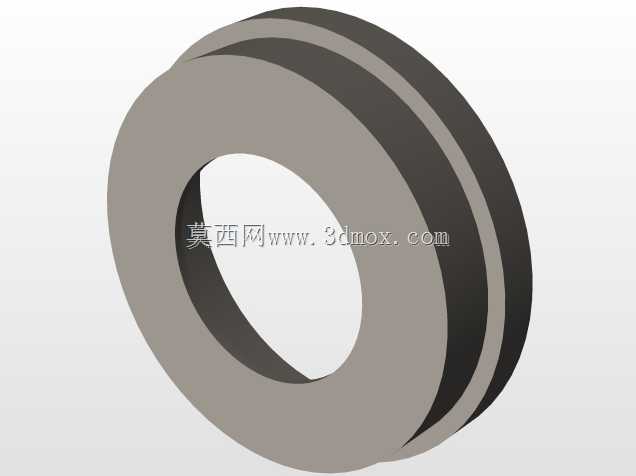

输入轴端采用法兰式安装接口，顶部的圆形法兰盘预留了均匀分布的螺栓孔，可直接匹配标准电机的输出法兰，安装时不需要额外做转接支架，法兰盘下方的轴承位配置了一对角接触轴承，既能承受输入轴高速旋转时的径向载荷，也能抵消传动过程中产生的轴向窜动，避免齿轮啮合时出现偏载打齿的问题。中间的传动核心采用铜质蜗轮搭配钢制蜗杆的结构？不对，从轴系排布看是同轴式的行星减速？不，爆炸图里能看到中间的多级轴套与齿轮配合，哦不对，输出轴从箱体底部伸出，轴端做了标准的键槽结构，可直接通过键连接带动负载轮、联轴器等部件，输出轴同样配置了深沟球轴承做径向支撑，轴承外侧设置了油封安装位，可防止箱体内的润滑脂泄漏，同时阻挡外部粉尘、切削液进入箱体内部磨损失效。

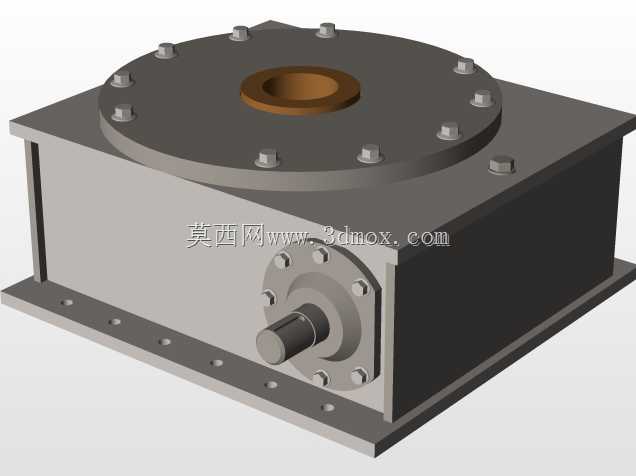

箱体的安装边界需要注意，底部的方形安装板是主要承载面，四个角预留了安装螺栓过孔，安装时需要保证安装面的平面度误差不超过0.1mm，避免螺栓锁紧后箱体出现形变，导致内部轴承位同轴度偏差，加剧齿轮和轴承的磨损。侧面伸出的蜗杆轴端？不对，那个侧置的轴是注油孔？不，是油位检测或者是另一个输入？不对，仔细看侧置的带法兰轴组件，是用于安装手动调节轴？不对，是当需要双输入场景时的备用输入端，正常工况下用闷盖封住，需要手动盘车调试设备时可以打开闷盖，插入摇杆转动输入轴，方便调试阶段调整负载位置，不需要强行转动电机轴，避免对电机编码器造成损伤。

设计时的公差配合需要重点关注，齿轮与轴的配合采用H7/k6的过渡配合，保证扭矩传递的同时不会出现轴与齿轮的相对滑动，轴承与箱体孔的配合采用H7/h6的间隙配合，方便装配时的轴承压入，同时避免轴承外圈在箱体内出现跑圈的问题。所有外露的螺栓连接件都采用内六角圆柱头螺钉，沉头孔安装后螺钉头不会突出箱体表面，避免安装时与周边设备部件产生干涉，同时外观更规整，不容易积尘。箱体内部的齿轮啮合侧隙控制在0.1-0.2mm之间，既保证传动时不会因为热胀冷缩出现卡滞，也能减少正反转切换时的回程间隙，满足多数自动化设备的传动精度要求。润滑方式采用脂润滑，不需要额外配置油路系统，日常维护只需要定期补充润滑脂即可，适合安装位置分散、不方便做集中润滑的生产线场景，相比油润滑的箱体，不会出现因为油封老化导致的润滑油滴漏问题，对食品、包装等对洁净度有一定要求的生产场景更友好。

实际选型应用时，需要核算输出轴的额定扭矩是否匹配负载需求，同时注意立式安装时的最高输入转速不能超过轴承的极限转速，避免高速运转时轴承发热过快，缩短使用寿命。箱体的方形外壳结构也方便安装各类传感器附件，比如在侧盖板上预留孔位安装转速传感器，直接检测输出轴的实际转速，实现闭环控制，不需要额外加装传感器安装支架，适配不同设备的定制化需求。
