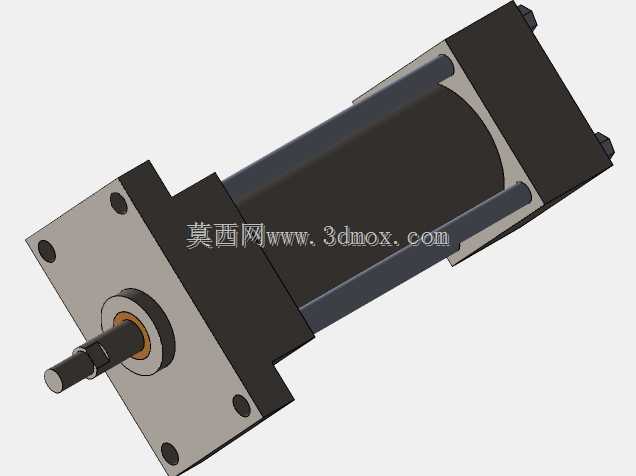

法兰安装式直线往复液压缸三维结构

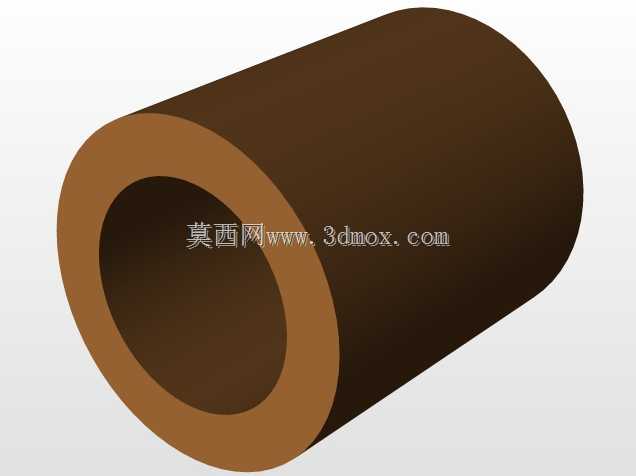

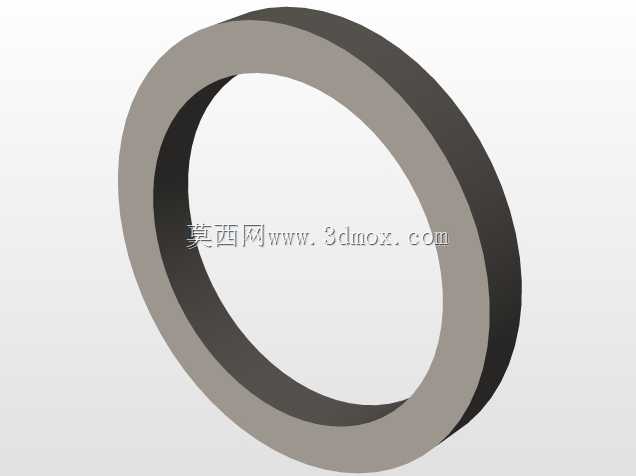

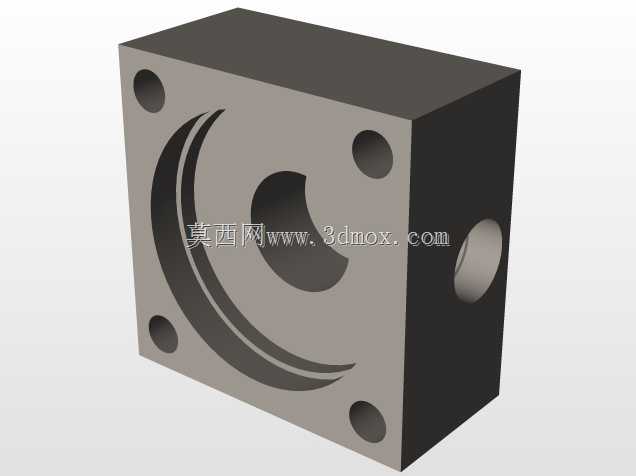

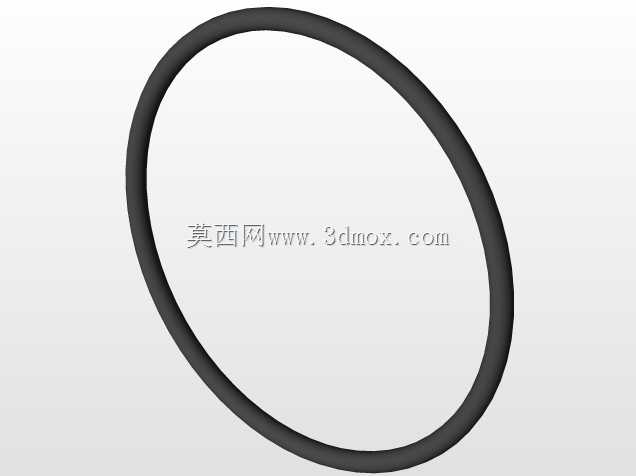

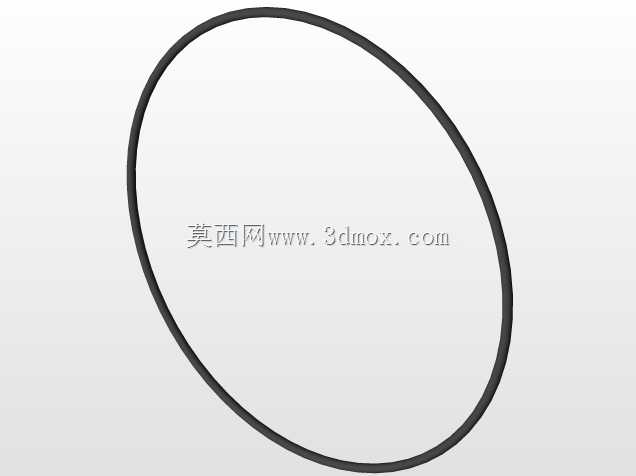

这款法兰安装式液压缸的三维结构，在各类液压传动系统中承担直线执行输出的核心作用，常见于机床工装夹紧回路、自动化生产线工件推料工位、工程机械设备的动作执行端，依靠液压油的压力能转换为活塞杆的直线往复机械能，相比气缸输出力更大，传动更平稳，可在重载工况下长期稳定运行。从结构设计来看，该缸采用前端方形法兰安装形式，安装法兰上预留四个对称布置的安装孔，安装时可直接通过螺栓将缸体固定在设备安装面板上，安装定位精度高，能承受较大的径向负载与轴向冲击，避免缸体运行过程中出现偏移。缸筒部分采用圆形截面结构，外部预留的拉杆结构用于锁紧前后端盖，保证缸体在额定工作压力下的密封可靠性，端盖与缸筒的配合面设置有密封槽位，可适配O型圈与斯特封组合密封结构，有效降低内泄与外泄风险。活塞杆伸出端采用标准轴头结构，预留有卡簧槽与连接轴颈，可直接连接负载接头、连接叉或者法兰盘，适配不同的负载连接需求，活塞杆表面做硬化处理设计，可降低长期往复运动带来的磨损，延长密封件使用寿命。设计过程中优先考虑了安装边界的适配性，方形法兰的安装孔位间距、活塞杆伸出长度、缸体外径尺寸都按照常规液压元件安装尺寸规范做了匹配，选型时可直接对照设备安装空间核对尺寸，无需额外做安装结构的大幅修改。缸体的油口位置设置在缸筒侧面，可适配标准液压管接头连接，进出油道的通径设计匹配额定流量需求，避免油液流速过高带来的压力损失与发热问题。在实际应用场景中，这类液压缸可配合液压换向阀、溢流阀、节流阀组成完整的液压回路，通过调节节流阀开度可控制活塞杆的伸出与缩回速度，通过溢流阀设定系统工作压力可匹配不同的负载推力需求，不管是短行程高频往复的工装夹紧场景，还是长行程大推力的物料推送场景，都能通过参数调整适配工况。建模过程中对各个零件的配合公差做了对应设置，比如活塞杆与前端盖导向套的配合采用间隙配合，既保证活塞杆运动顺畅，又能避免间隙过大导致的密封件偏磨，端盖与缸筒的配合采用过渡配合，保证装配后的同轴度，降低活塞杆运行过程中的别劲问题。
