GE机架9配套第一级涡轮叶片结构

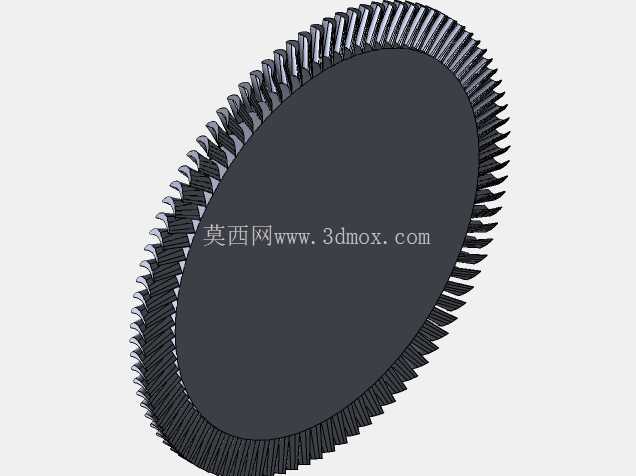

　　在地面燃气轮机、航空衍生型工业透平的动力段核心结构中，第一级涡轮叶片直接承接燃烧室出口的高温高压燃气冲击，是整套透平设备中将工质热能转化为旋转机械能的核心受力部件，本次呈现的叶片组为适配GE机架9规格的第一级涡轮整圈叶片装配结构，整圈叶片沿轮盘外缘均匀排布，形成连续的叶栅流道，匹配对应机架的通流截面尺寸，可直接适配同系列机组的涡轮转子装配接口。从实际工况适配角度看，第一级涡轮叶片所处位置的工质参数最高，叶片的叶型截面沿径向采用变截面扭转设计，从叶根到叶顶的翼型角度连续变化，既适配不同半径位置的燃气来流角，减少气流冲击损失，也能平衡叶片旋转时的离心力载荷分布，避免局部应力集中。

　　叶根部分采用纵树形榫头结构，和轮盘外缘的榫槽精准配合，装配时可沿轮盘轴向滑入锁定，配合锁紧片结构实现高速旋转下的可靠固定，能承受数千转每分钟转速下产生的巨大离心载荷，同时传递扭矩带动轮盘同步旋转，为后续的压气机、负载端提供动力输出。整圈叶片装配后形成的环形叶栅，相邻叶片之间的流道从进气侧到排气侧呈收敛构型，可引导高温燃气在流道内膨胀加速，将燃气的压力能、热能高效转化为推动叶片旋转的动能，叶片的前缘做了圆弧钝化处理，可抵御燃气中携带的微小固体颗粒冲蚀，延长高温工况下的使用寿命；叶顶部分设计有对应密封结构的配合间隙，可减少叶顶位置的燃气泄漏，提升整级涡轮的通流效率。

　　从安装边界来看，整圈叶片装配完成后的轮盘外缘直径、叶顶与机匣的配合间隙、叶根榫头的配合公差均严格匹配GE机架9的转子装配尺寸要求，不需要额外修改接口即可完成同型号机组的替换装配，叶片的叶身型线经过气动优化，在保证结构强度的前提下尽可能降低流道内的涡流损失，适配机组额定工况下的燃气流量、膨胀比参数。在结构设计过程中，首先需要根据机组的通流计算结果确定每只叶片的弦长、安装角、扭转规律，再结合离心力、热应力、气动载荷的多物理场耦合计算结果调整叶身的厚度分布，在叶根与轮盘连接位置做圆角过渡处理，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹；叶片沿轮盘整圈排布的数量经过严格计算，既保证叶栅流道的通流面积满足工况要求，也让每只叶片承受的载荷处于材料许用应力范围内，整圈叶片的质量偏差控制在极小范围内，避免高速旋转时出现过大的不平衡量，减少转子运行时的振动。

　　这类第一级涡轮叶片除了应用在工业燃气轮机发电机组中，也可适配同架构的管线压缩机驱动透平、船舶动力燃气轮机的第一级涡轮段，在实际运维替换场景中，整圈叶片的装配精度直接影响涡轮段的运行效率与转子稳定性，建模过程中完整还原了叶身的扭转型面、叶根榫头的配合齿形、轮盘外缘的安装槽结构，可直接用于装配干涉检查、转子动平衡仿真、流场仿真分析等场景，为结构设计人员、运维技术人员提供精准的三维结构参考，帮助相关人员快速掌握该级涡轮叶片的结构特征与装配关系，在进行机组改造、备件测绘、故障分析时可直接调用该结构作为基准参考，减少重复测绘的工作量，提升设计与运维工作的效率。
