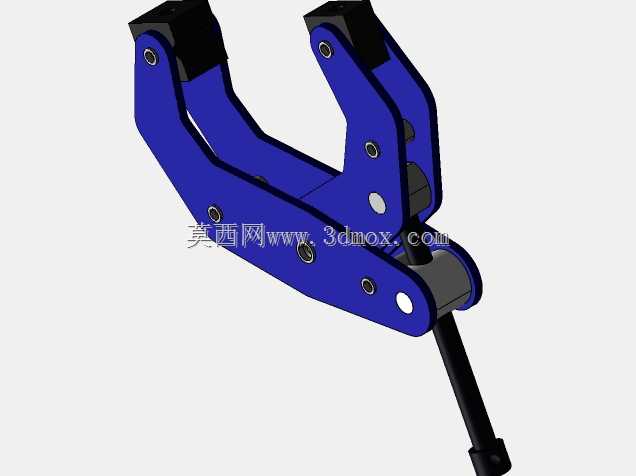

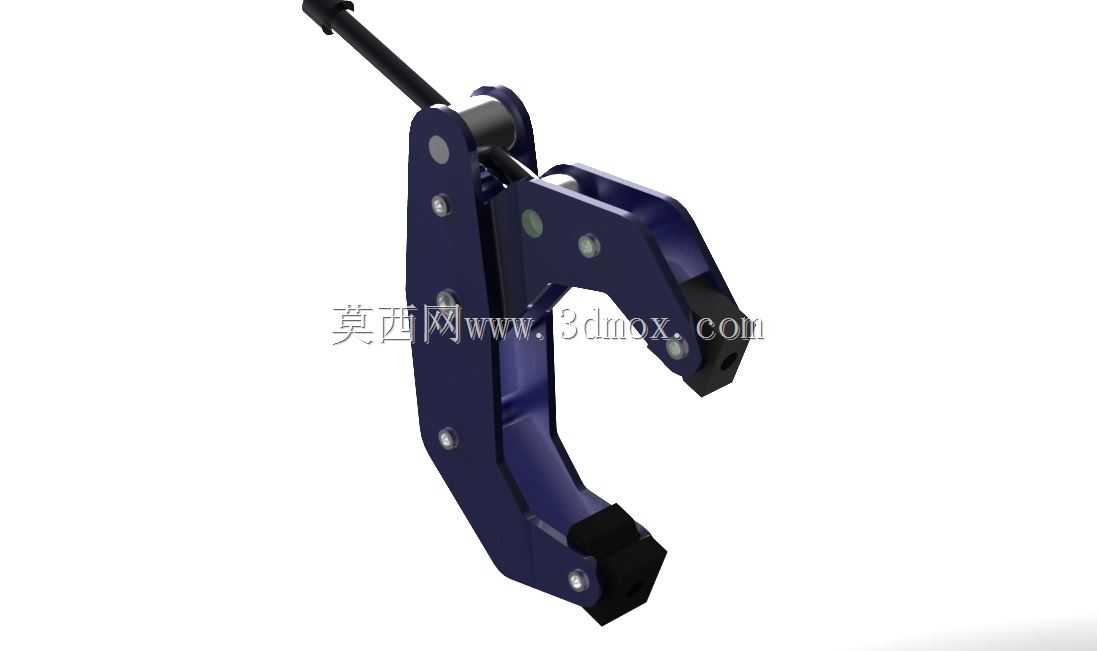

重型手动钢质夹紧吊具结构设计

这款手动钢质夹紧吊具，主要面向钢材吊运、板材转运、机加工上下料这类需要临时夹持重型工件的作业场景，在钢结构加工厂、金属材料仓储、重型装配车间里，是替代焊接吊点、绳索捆绑的高效夹持工具。从结构设计逻辑来看，整体采用铰接式杠杆增力结构，主体承载臂选用高强度合金钢板弯折成型，所有铰接销轴都做了调质处理，避免反复开合带来的销轴磨损、间隙过大问题，钳口位置镶嵌了硬质合金防滑齿块，接触工件的齿面做了交错纹路处理，夹持时能在工件表面形成足够静摩擦力，即便吊运表面带轻微氧化皮的热轧钢板，也不会出现打滑脱落的风险。设计时特意将受力铰接点的位置做了偏移优化，当吊具承受工件重力时，钳口的夹持力会随负载增大同步提升，属于典型的自锁式夹持结构，不需要额外的锁止机构就能保证吊运过程中的夹持可靠性，操作端的长力臂手柄，能让操作人员在挂装工件时，用很小的握力就能撑开钳口卡入工件边缘，松开手柄后钳口会在弹簧预紧力作用下初步贴合工件表面，起吊时随着负载施加自动完成锁止。外形上整体呈C型开口结构，开口深度适配常规厚度的钢板、型钢夹持需求，整体结构没有突出的尖锐棱角，所有外露的铰接位置都做了沉头设计，避免车间内转运时勾挂线缆、工作服引发安全隐患，安装使用时不需要额外搭配连接件，直接将吊具上端的吊孔与起重机吊钩、吊带卸扣连接即可投入使用，钳口的开合行程覆盖了车间常见的板材、型材厚度范围，不需要针对不同厚度工件频繁调整夹持间隙。在实际作业中，这类夹紧吊具相比传统的磁吸吊具，不受工件剩磁影响，也不会因为突然断电出现坠物风险，相比绳索捆绑的作业方式，单只吊具的挂装时间能缩短七成以上，而且不会在工件表面留下绳索捆绑的压痕，适合表面质量要求较高的成品钢材转运作业。结构建模时所有铰接位置都预留了合理的配合间隙，既保证开合动作顺畅无卡滞，也不会因为间隙过大导致夹持时出现工件偏斜，主体承载臂的截面做了变厚度优化，在受力最大的吊孔、钳口位置适当增加壁厚，在非受力的臂身位置做了减重槽设计，在保证整体承载强度符合安全系数要求的前提下，尽可能降低吊具自身重量，减轻操作人员挂装时的劳动强度。钳口的防滑齿块设计为可更换结构，长期使用齿面磨损后，只需要拆卸固定螺栓就能更换新的齿块，不需要整体报废吊具，能有效降低车间的工具耗材成本，手柄末端做了防滑橡胶套包裹，冬季低温环境下操作也不会出现冻手、打滑的问题，整体结构没有复杂的液压、气动元件，纯机械结构的可靠性更高，日常维护只需要定期在铰接销轴位置加注润滑脂，就能保证长期顺畅使用。
