带密封结构深沟球轴承三维建模作品

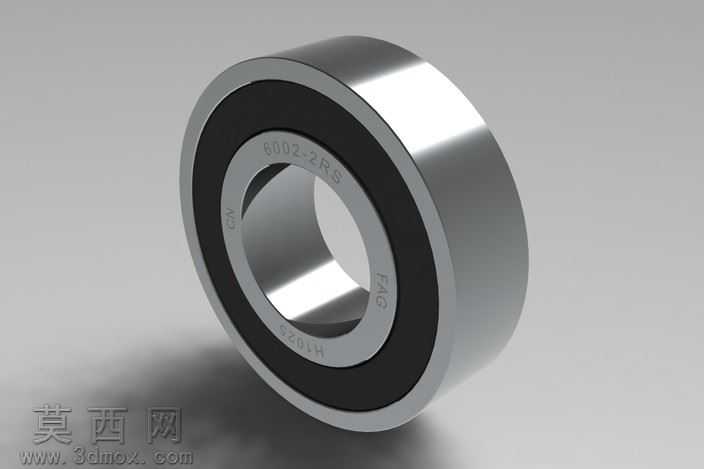

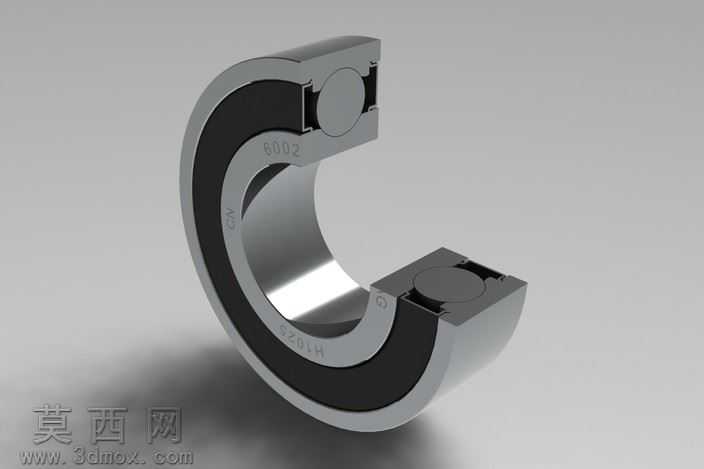

本作品为带双侧接触式密封结构的深沟球轴承三维建模成果，建模过程严格遵循深沟球轴承的标准尺寸规范，还原内径32mm、外径15mm、宽度9mm的6002系列轴承的完整结构特征。建模阶段首先通过草图绘制轴承内圈、外圈的截面轮廓，利用旋转凸台特征生成内外圈的基体结构，精准控制滚道的曲率半径与位置精度，保证滚道与滚动体的配合间隙符合行业设计标准。滚动体部分采用圆周阵列特征完成均匀排布，严格计算滚动体的数量与分布节圆直径，还原轴承滚动支撑的核心传动结构。密封结构部分单独建模，还原橡胶密封圈的唇口结构与安装卡槽，模拟真实轴承的密封防尘形态，同时添加保持架的细节结构，还原滚动体的定位约束特征。材质渲染阶段，为轴承内外圈赋予镀铬金属材质，调整金属材质的反射率与粗糙度参数，还原轴承钢经精加工后的金属光泽与细腻质感；为密封圈赋予黑色橡胶材质，调整材质的漫反射与哑光属性，还原橡胶件的真实视觉效果；为滚动体赋予高抛光轴承钢材质，强化金属高光表现，区分不同部件的材质差异。渲染过程中采用三点布光方案，通过主光源、补光与轮廓光的配合，突出轴承的金属曲面光影过渡，清晰展现滚道、密封槽、端面倒角等细节结构，同时添加柔和的环境反射效果，提升模型的真实感。设计过程中兼顾结构准确性与视觉表现力，既保证各部件的尺寸比例、装配关系完全符合实际轴承的生产规范，能够直观展现深沟球轴承的内部构造与装配逻辑，也通过精细化的材质与渲染处理，让模型具备良好的展示效果，可用于机械结构教学、产品装配演示、传动方案可视化等场景，帮助使用者清晰理解密封型深沟球轴承的结构特点与工作原理。
