车床用四爪自定心卡盘结构设计

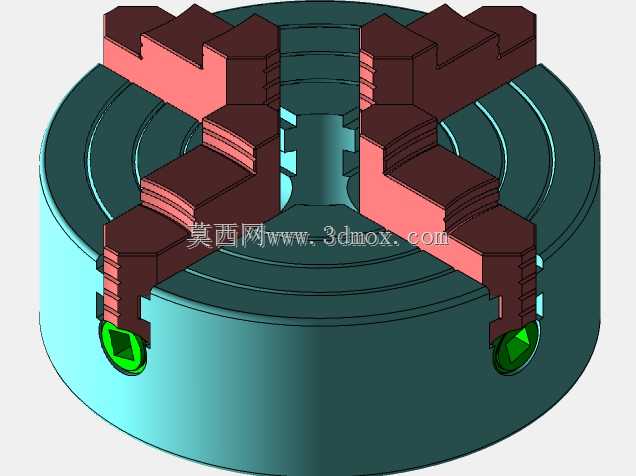

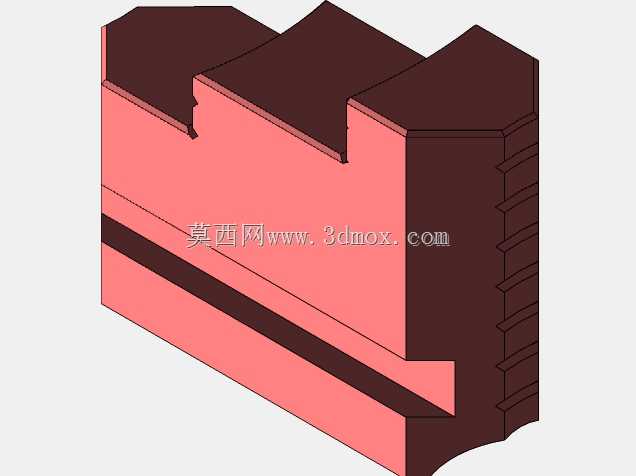

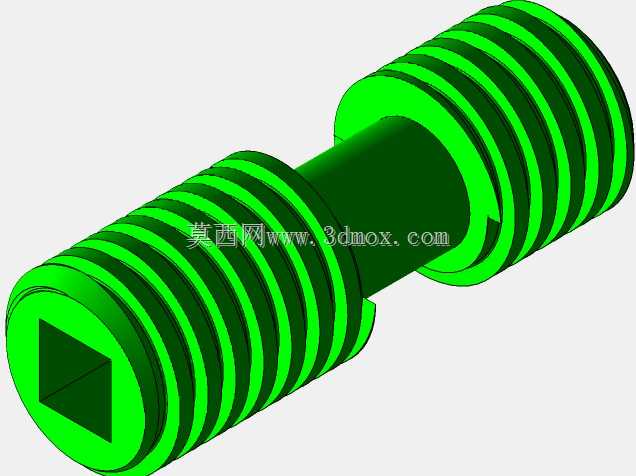

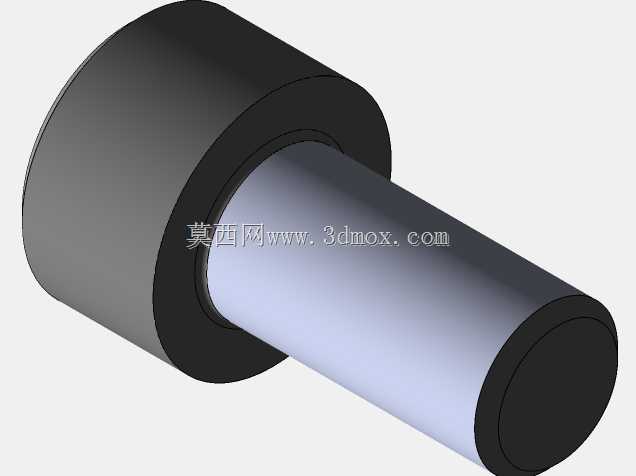

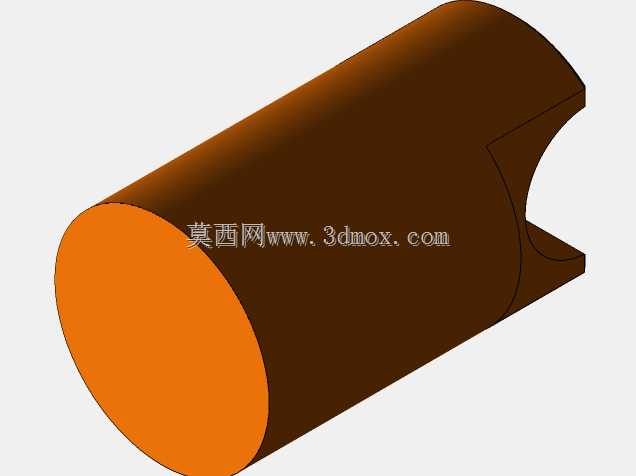

在普通卧式车床、数控车床的回转类零件加工作业中，四爪卡盘是承担工件装夹定位的核心功能部件，区别于三爪自定心卡盘，四爪结构可适配方形、异形、偏心类不规则工件的装夹需求，单爪独立可调的特性让其装夹校正范围更广，在小批量异形件加工、偏心轴类零件车削、不规则毛坯粗加工场景中应用频次极高。这套卡盘的整体结构采用盘式基体布局，盘体为圆柱形回转结构，底部设置与车床主轴端匹配的连接止口，安装时可直接与主轴前端法兰定位面贴合，通过周向布置的锁紧螺栓完成固定，安装基准与主轴回转轴线的同轴度公差可控制在0.02mm以内，能满足常规车削作业的回转精度要求。四个卡爪沿盘体周向90°均匀分布，每个卡爪都配置独立的调节丝杆，转动卡爪端部的调节方头时，可带动对应卡爪沿盘体径向导轨做直线进给运动，既可以实现四个卡爪同步定心装夹规则圆形工件，也能单独调整单个卡爪的伸出量，完成偏心工件、非圆截面工件的装夹定位，卡爪的夹持面设置有阶梯型防滑齿结构，可适配不同直径范围的工件装夹，粗齿结构用于毛坯件的大夹紧力装夹，精磨接触面可用于精加工工件的表面防护，避免装夹压痕。设计过程中优先考虑了卡盘的受力均匀性，盘体内部的丝杆传动副采用梯形螺纹结构，具备自锁特性，装夹工件后不会因车削过程中的切削振动导致卡爪松动，卡爪与盘体导轨的配合面采用燕尾槽结构，配合间隙可通过镶条调整，长期使用磨损后可通过调整间隙保证装夹刚度，避免卡爪窜动影响加工精度。卡盘的四个卡爪采用可换式设计，可根据装夹工件的材质、外形更换软爪、硬爪、异形爪等不同类型的夹持部件，拓展装夹适配范围，盘体侧面设置的四个调节孔位，可配合卡盘扳手实现快速调节，操作空间充足，不会与车床刀架、护罩等部件产生运动干涉。在实际加工场景中，这类四爪卡盘不仅可用于外圆装夹，还可通过反装卡爪实现大直径工件的内孔撑紧装夹，装夹范围覆盖小直径轴类到大直径盘类零件，装夹夹紧力可通过丝杆进给量灵活控制，薄壁件加工时可通过微调各卡爪的夹紧力，减少工件装夹变形，保证薄壁件的车削圆度与尺寸精度。整套结构的运动部件均设置有防尘密封结构，可阻挡车削过程中产生的铁屑、切削液进入卡盘内部的传动副，减少传动部件的磨损，延长卡盘的维护周期，日常使用中仅需定期向注油孔加注润滑脂，即可保证丝杆与卡爪导轨的运动顺畅，不会出现卡滞、爬行等问题。
