数控铣床用自制三维测量探头结构

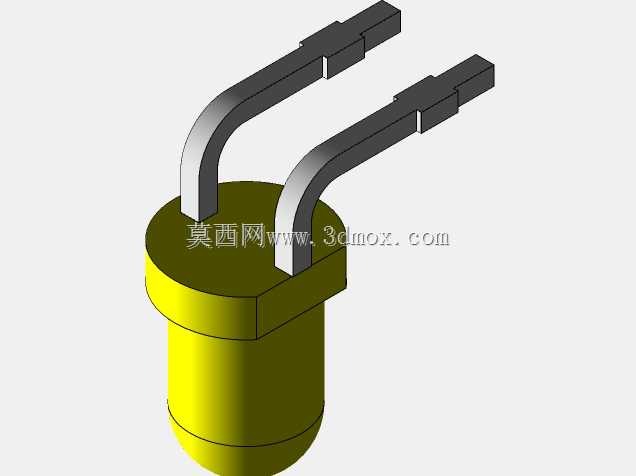

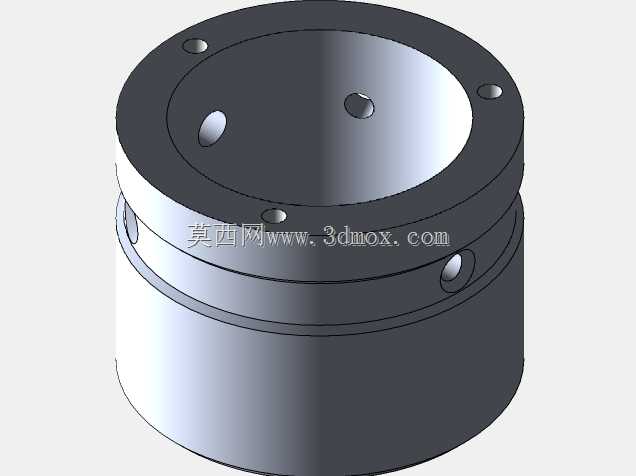

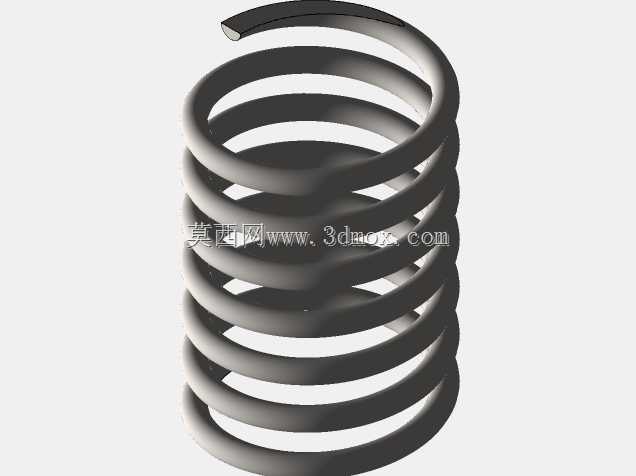

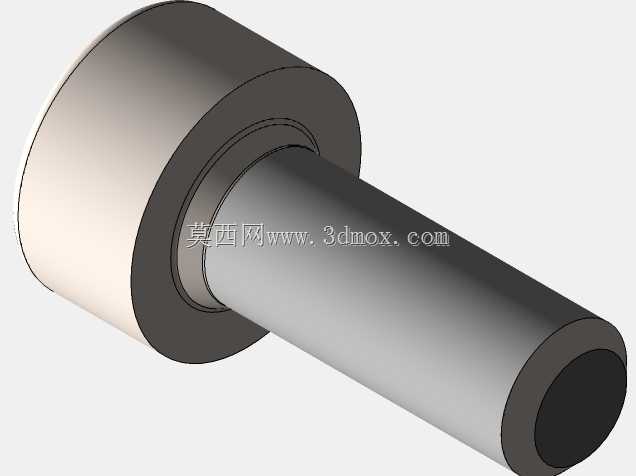

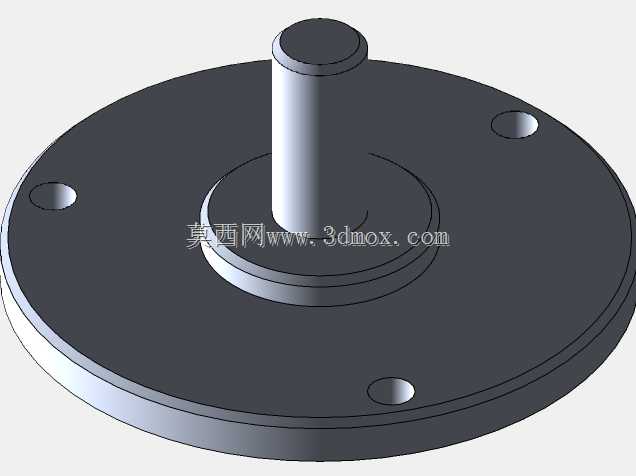

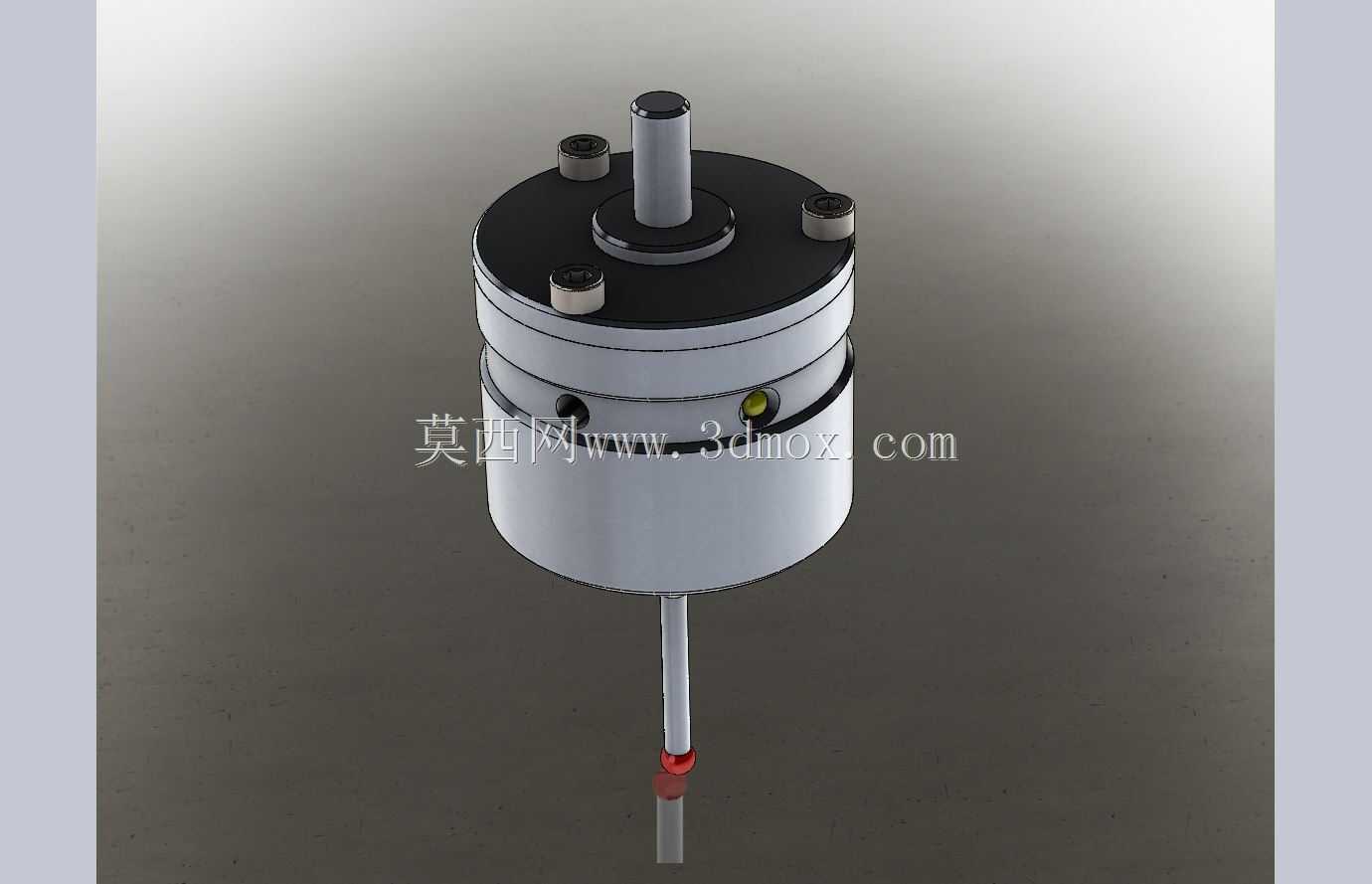

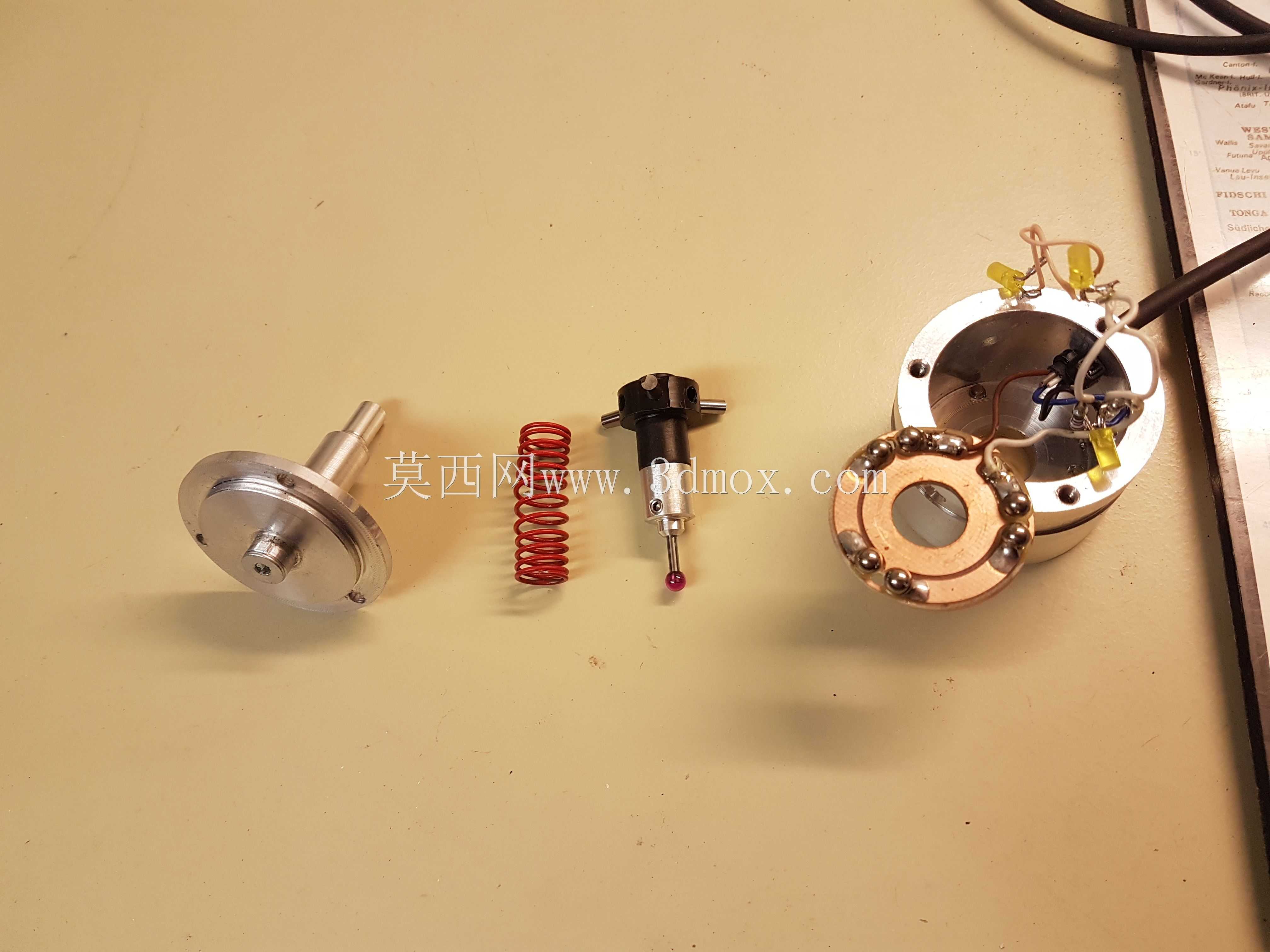

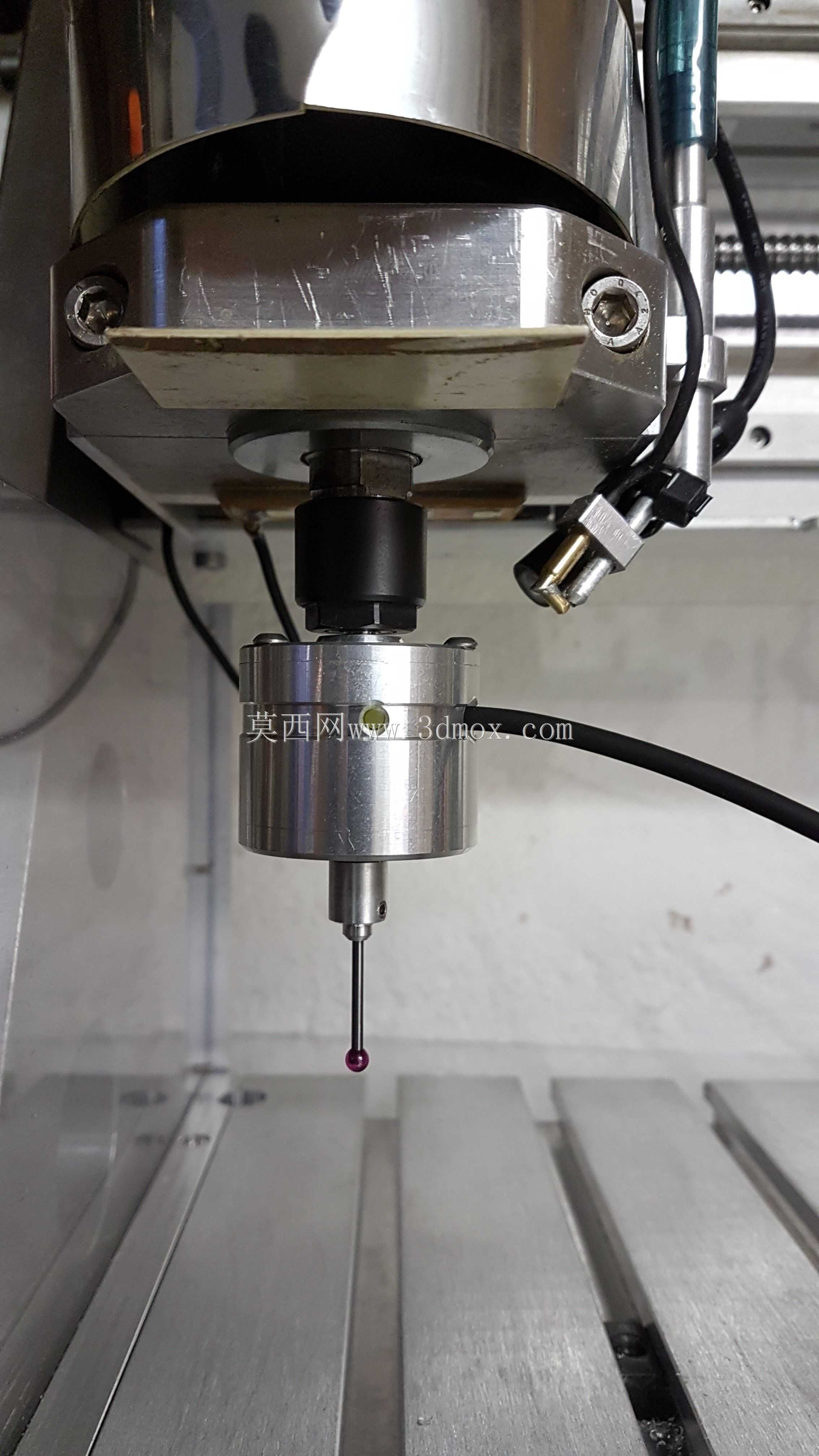

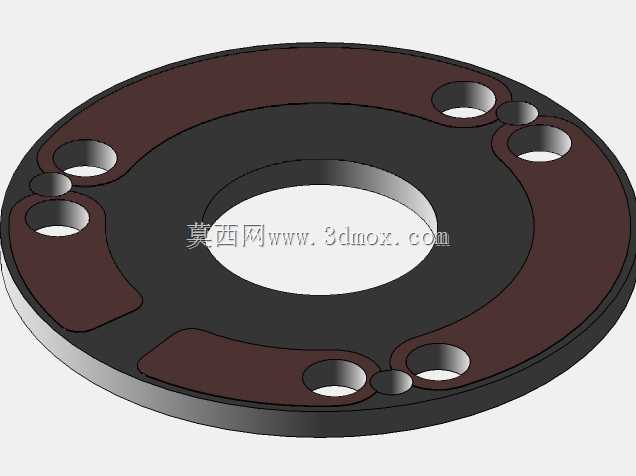

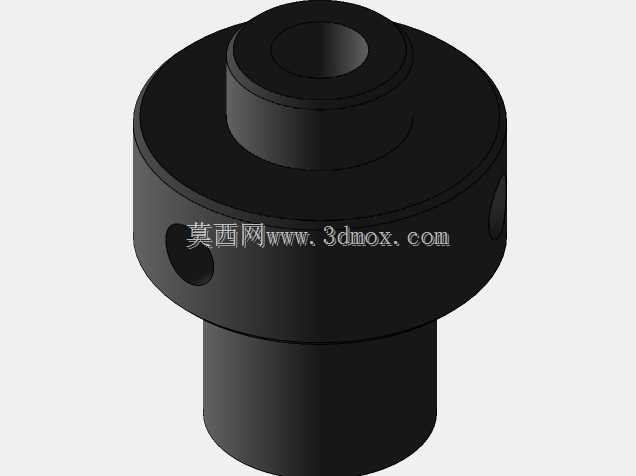

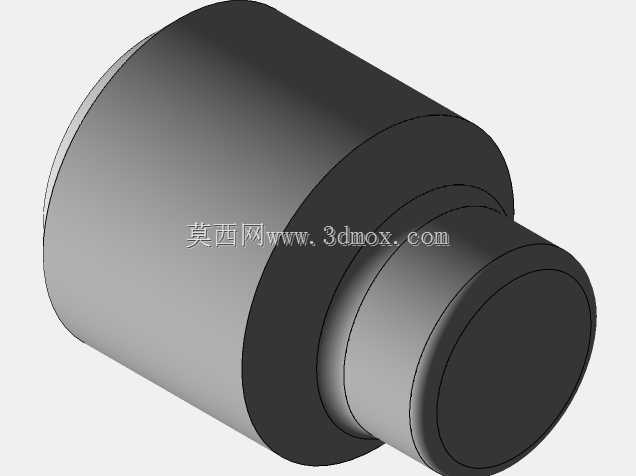

这款测量探头主要适配普通立式数控铣床的加工场景，解决日常机加工过程中工件找正、尺寸在机检测的实际需求，不用把工件拆下移到三坐标测量室，就能在机床上完成关键尺寸的复核，减少二次装夹带来的定位误差，尤其适合单件小批量加工时的快速尺寸校验。从结构设计上看，整体采用圆柱式主体布局，上部是安装固定段，圆周均布三个锁紧螺钉，用来把探头主体固定在铣床刀柄对应的安装位里，安装时需要先调整中心轴的同轴度，保证测杆的回转中心和机床主轴的回转中心重合，误差控制在0.01mm以内才能保证测量精度。上部伸出的轴段是和刀柄连接的定位基准，加工时和刀柄内孔采用小间隙配合，装配后打表校验径向跳动，调整到位后再锁紧周边的紧固螺钉，避免加工过程中出现松动偏移。下部伸出的细长测杆末端是红宝石测头，接触工件表面时能触发内部的信号触发机构，给机床系统传输到位信号，实现坐标值的自动采集。主体侧面设置了状态指示灯，探头触发时会给出灯光反馈，方便操作人员在机床旁快速确认触发状态，不用盯着系统界面看信号反馈。设计时特意控制了整体的外径尺寸，不会超出常用BT40刀柄的最大回转直径，避免加工过程中和工件、夹具发生干涉，测杆的伸出长度也做了适配，既能满足常规深度的台阶、孔位测量，也不会因为悬伸过长带来刚性不足的问题，日常使用中只要避免测头受到剧烈撞击，就能长期保持稳定的触发精度。这类自制探头相比商用测头成本更低，结构也更简单，日常维护只需要定期清洁测头表面、检查紧固螺钉的锁紧力就行，非常适合小型加工车间的日常在机测量使用，找正工件时不用再反复用塞尺、百分表手动碰数，能大幅缩短单件加工的准备时间，测量重复精度可以满足普通铣削加工的公差要求，不管是工件原点找正、型腔深度测量还是孔位坐标复核，都能稳定完成对应的检测工作。
