双工位辊式型材矫直设备结构设计

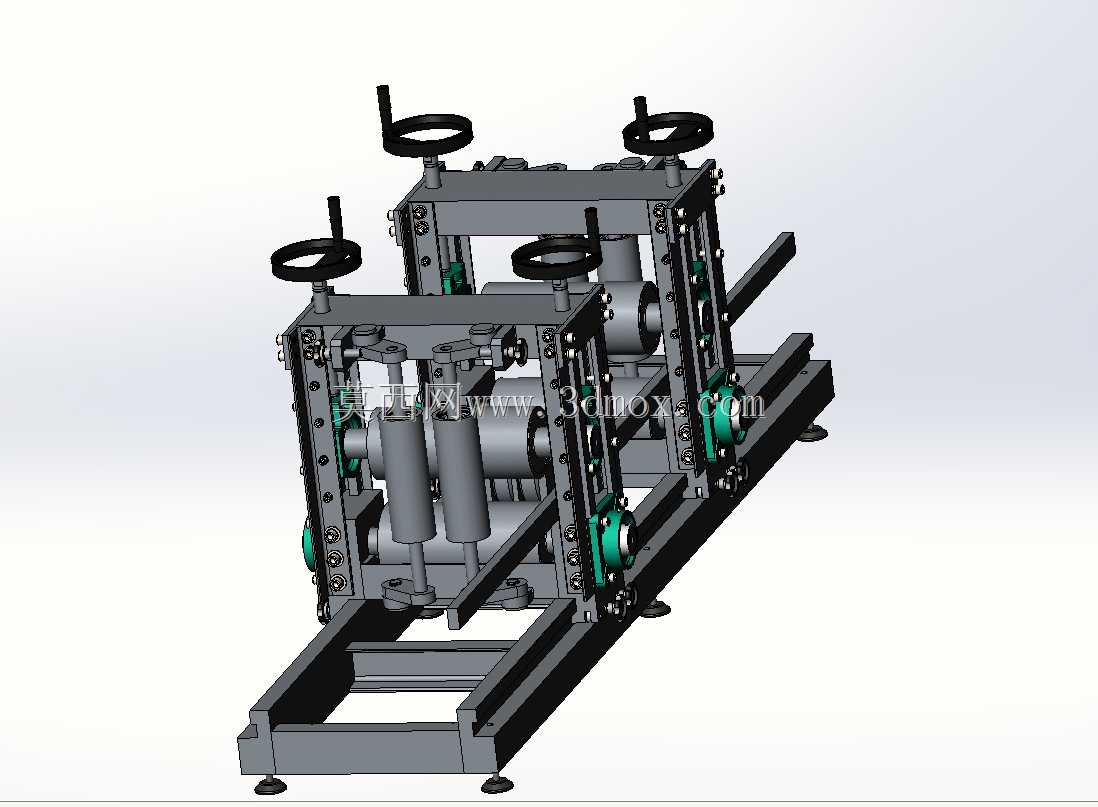

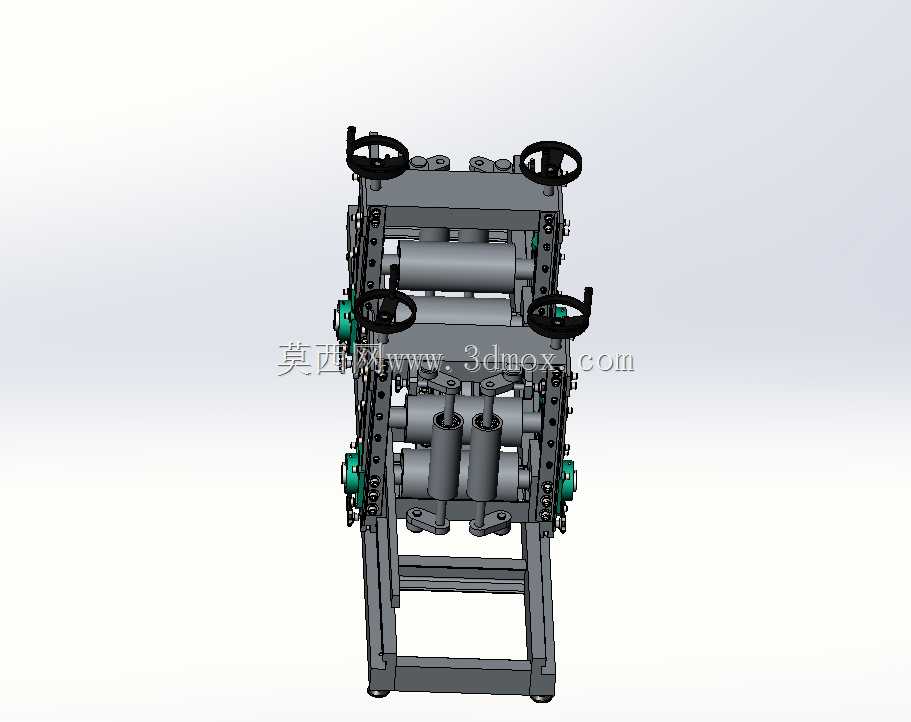

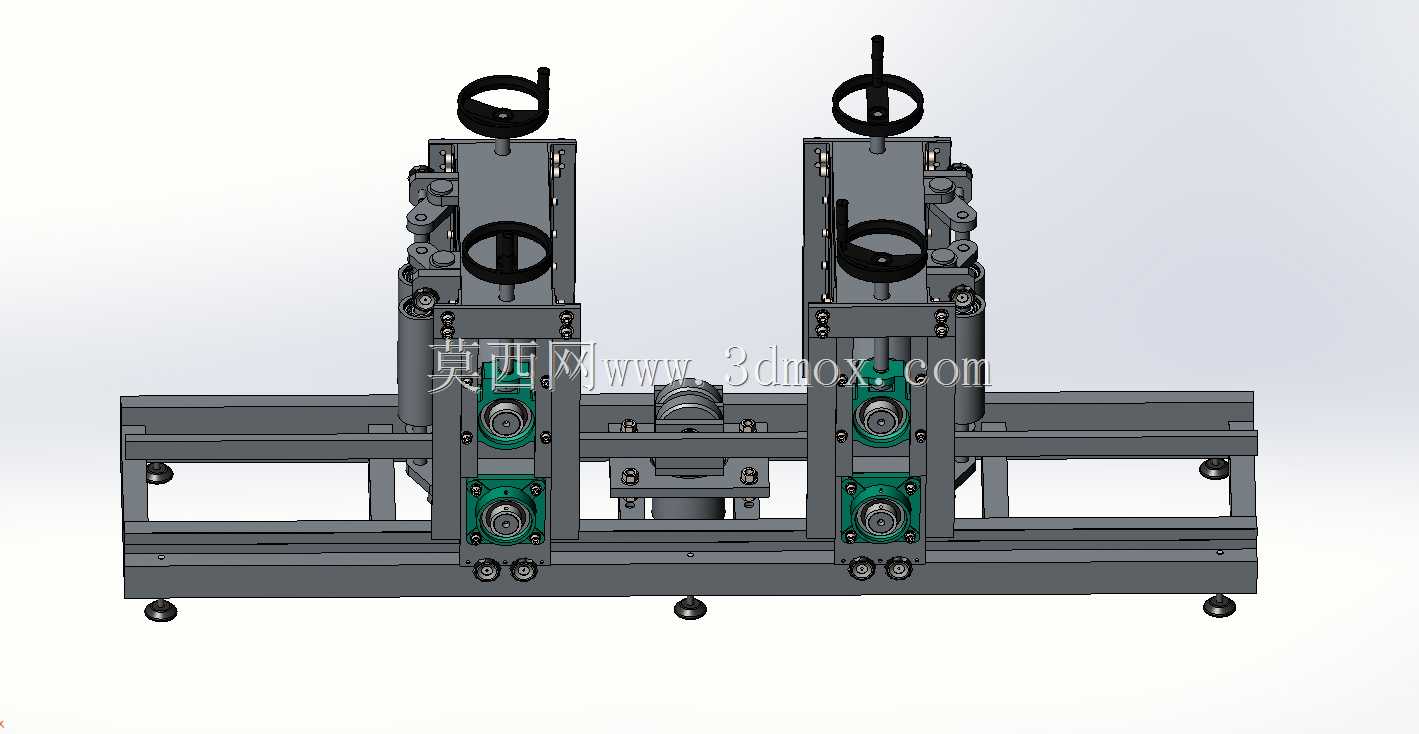

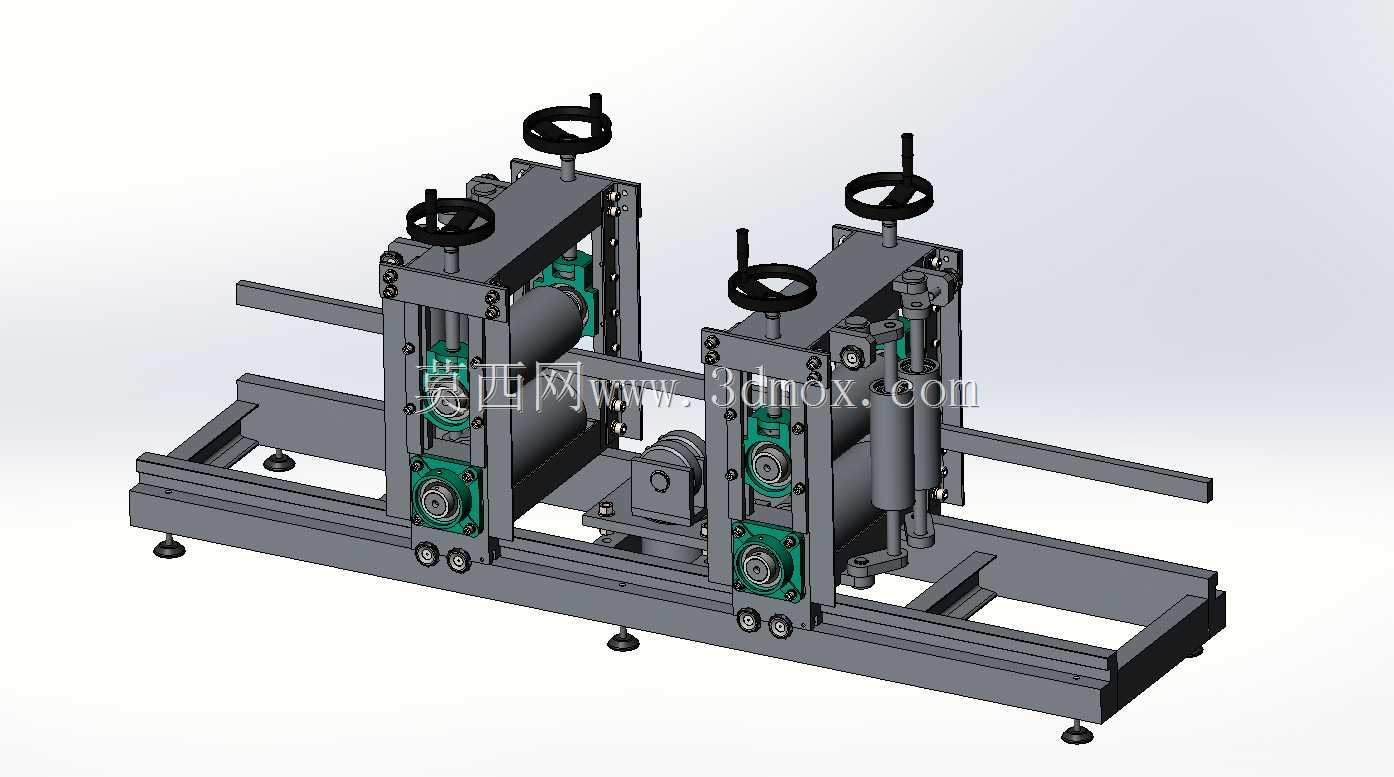

这款双工位辊式矫直设备主要面向金属型材连续加工产线的进料端工序，适配圆钢、扁钢、方管等常规截面型材的在线校直需求，在五金加工、钢结构预制、汽配零件轧制等场景中，可直接架设在开卷机与成型主机之间，消除型材卷绕、转运过程中产生的弯曲、翘曲应力，避免后续冲压、切割、焊接工序因原料直线度不足出现定位偏差、尺寸超差问题。设备采用两组独立可调的辊压单元并排布置在一体式焊接底座上，每组单元配置上下成对的矫直辊，手轮调节机构通过梯形丝杠带动上辊座沿立式导轨做垂直方向的升降，可根据型材截面尺寸、初始弯曲度灵活调整辊间压下量，调节位置配有刻度标识方便现场操作人员快速对位，无需反复试料校准。两组矫直单元可根据型材变形方向分别调整压下参数，对水平、垂直两个方向的弯曲变形同时进行校正，相比单组辊式矫直结构，矫直精度更高，适配的型材硬度范围更广，经过调质处理的中碳钢型材也可实现稳定校直。底座采用加厚矩形钢管焊接成型，底部配置可调式脚杯，安装时可直接固定在车间硬化地面上，无需额外浇筑混凝土基础，设备进料端与出料端都预留了标准型材输送的导向槽安装位，可直接对接现有产线的输送导轨，整体安装宽度控制在1.2米以内，长度不超过1.8米，不会占用过多产线空间，适配多数中小型五金加工车间的场地布局。矫直辊采用轴承钢淬火处理，表面硬度达到HRC58-62，长期与金属型材摩擦不易出现凹坑、磨损，辊座内部配置密封式深沟球轴承，传动阻力小，日常维护仅需定期加注润滑脂即可，无需频繁拆解更换易损件。每组矫直单元的侧方都配有导向挡轮，可限制型材在矫直过程中的左右窜动，避免型材跑偏刮蹭设备机架，设备的传动接口预留在机架侧方，可根据产线需求配套链轮减速机构或者伺服驱动单元，实现主动送料矫直，也可作为被动矫直机构配合后方的拉料设备使用，适配不同自动化程度的产线改造需求。
