带螺纹嵌件安全张力杆GN312结构设计

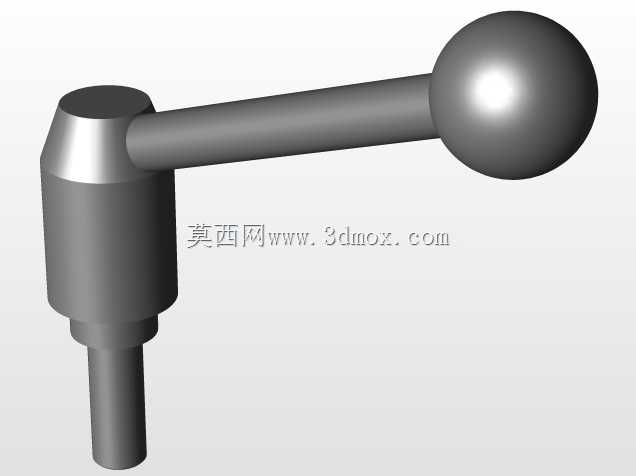

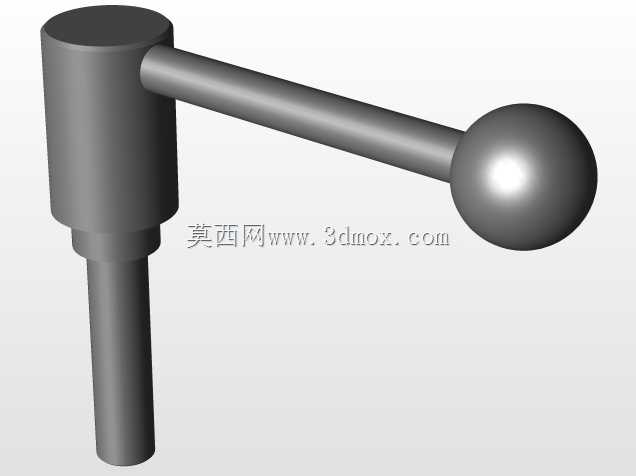

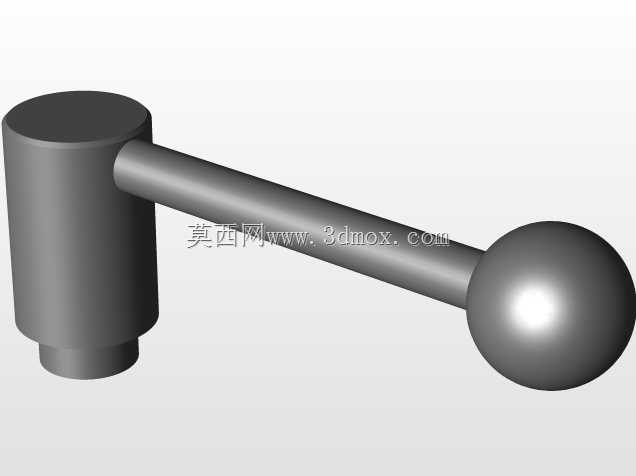

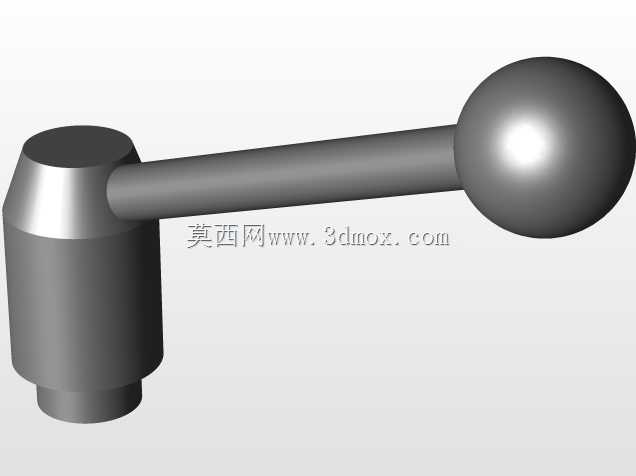

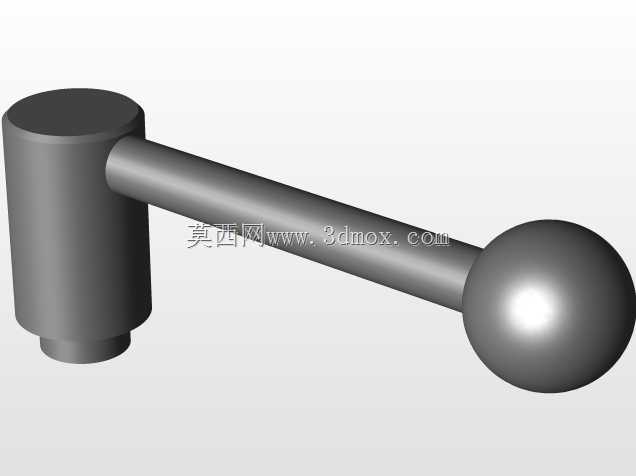

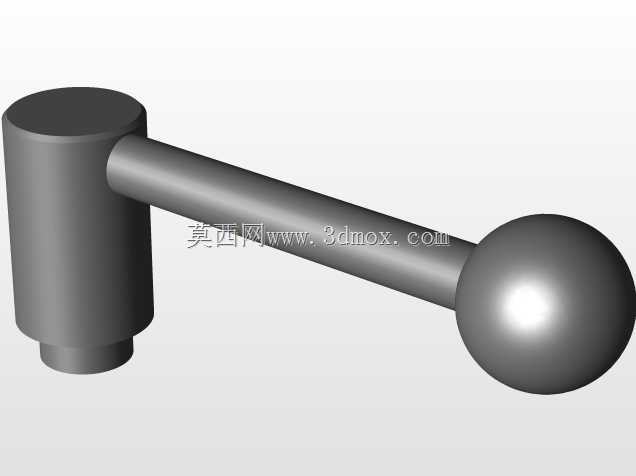

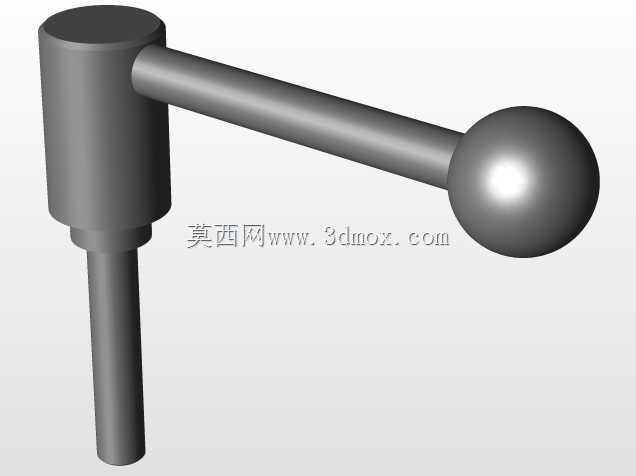

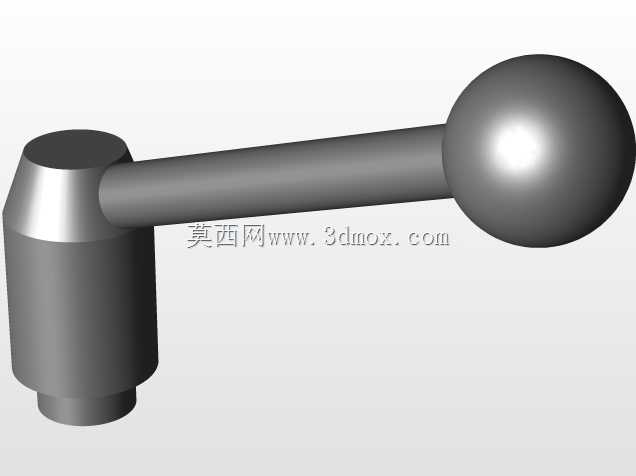

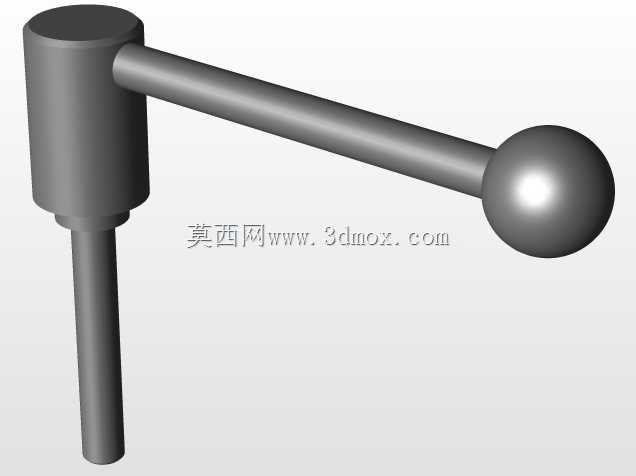

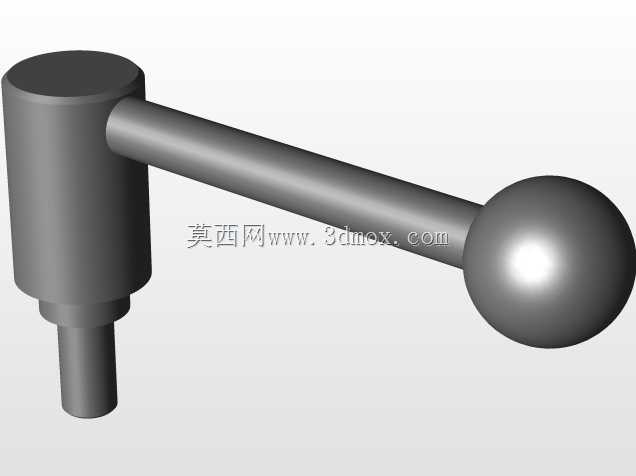

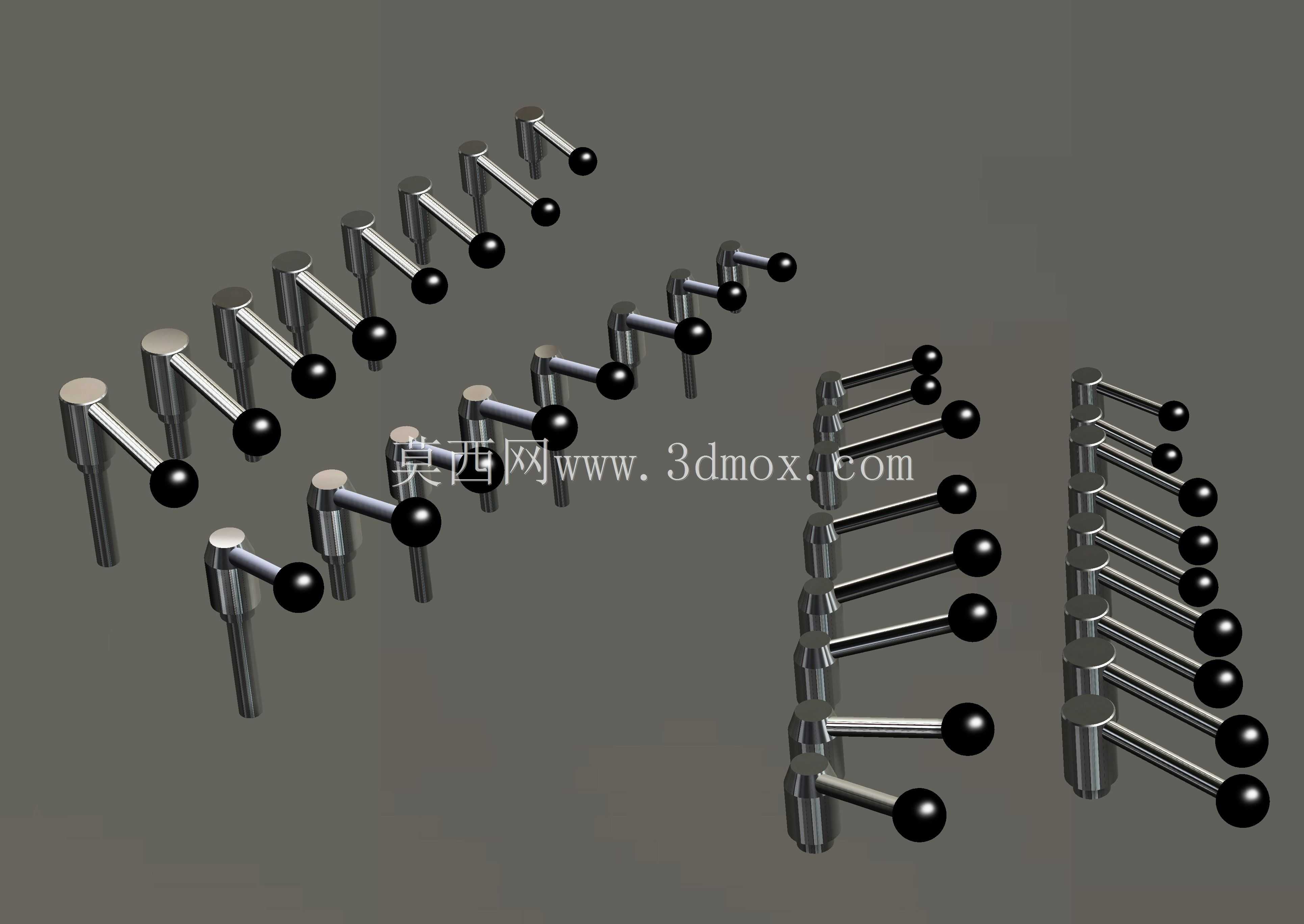

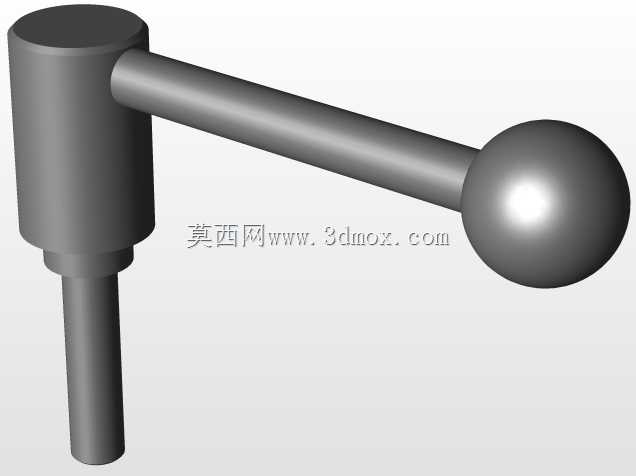

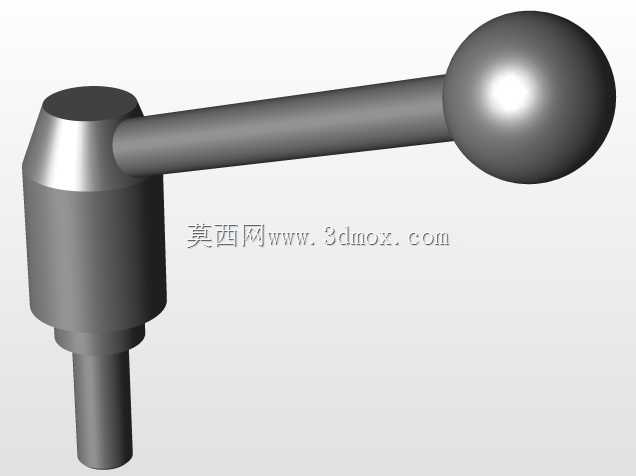

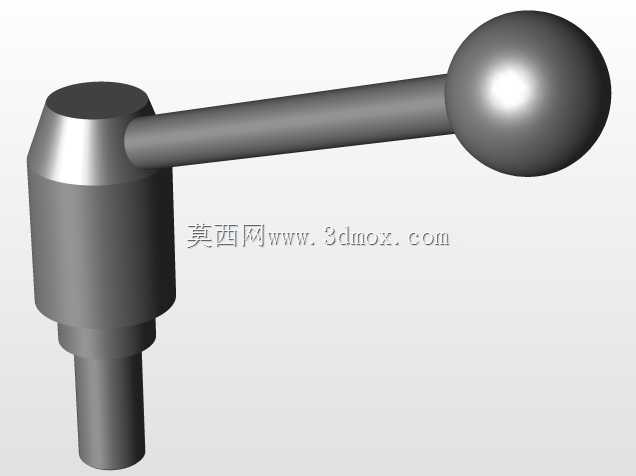

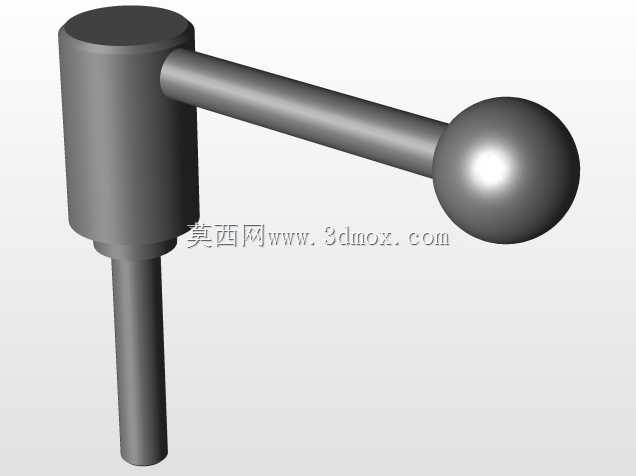

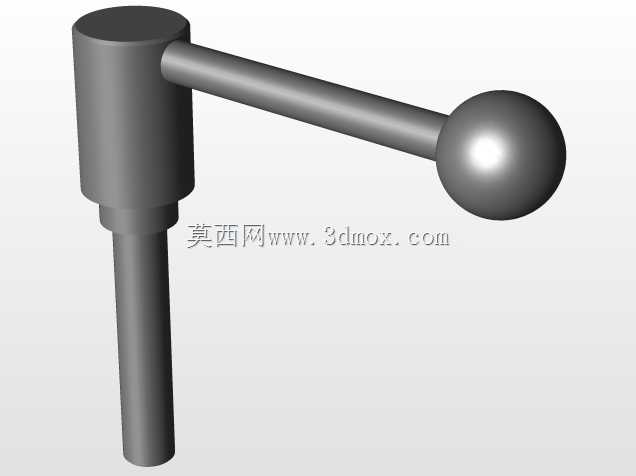

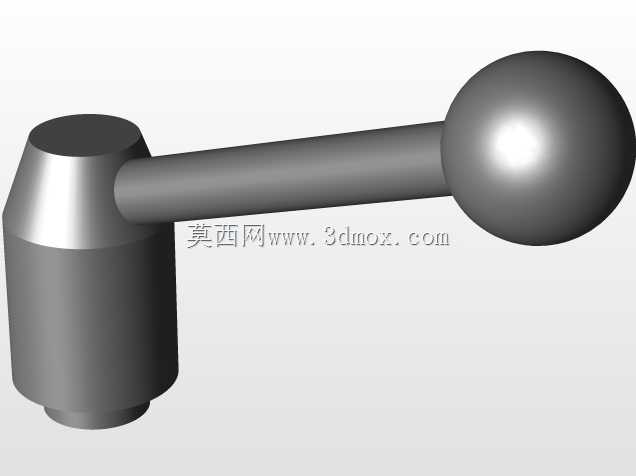

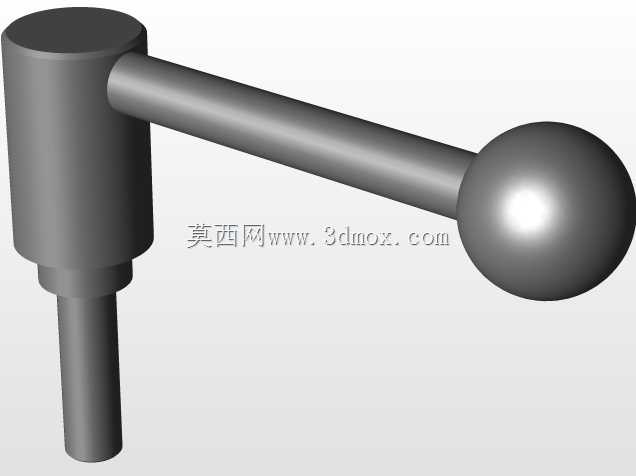

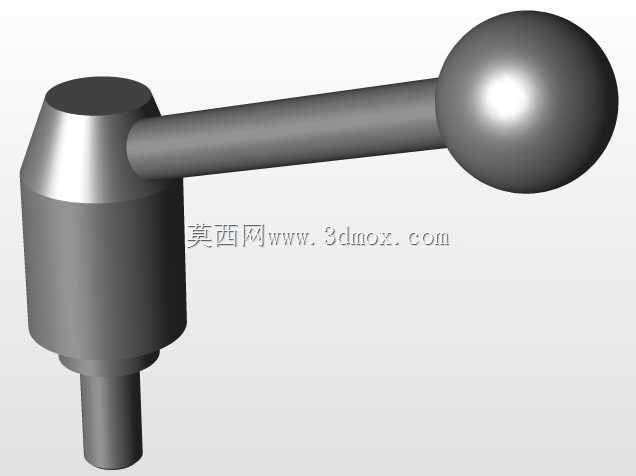

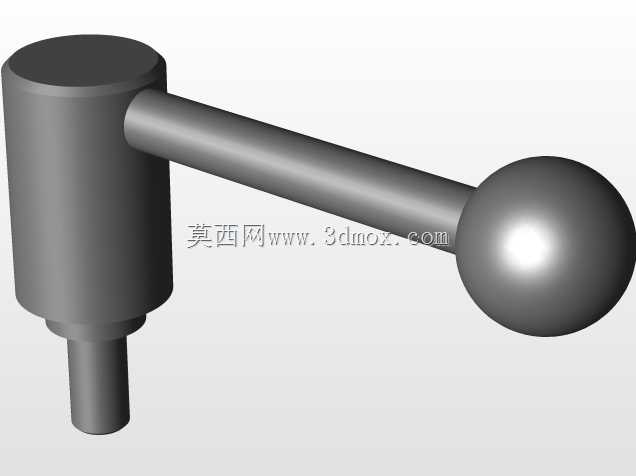

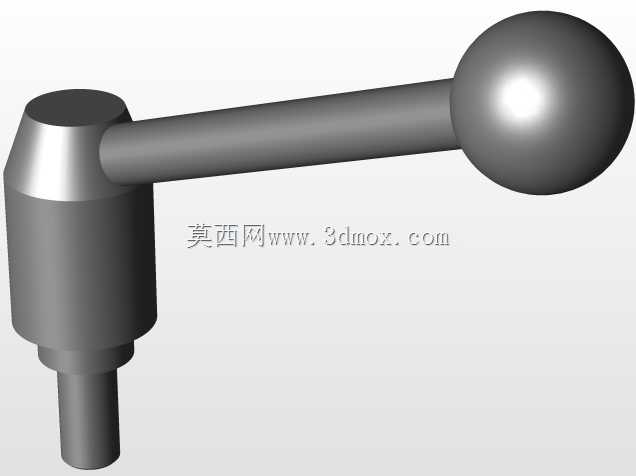

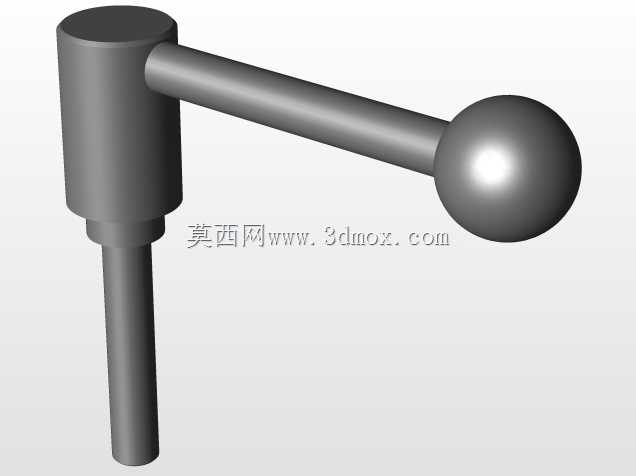

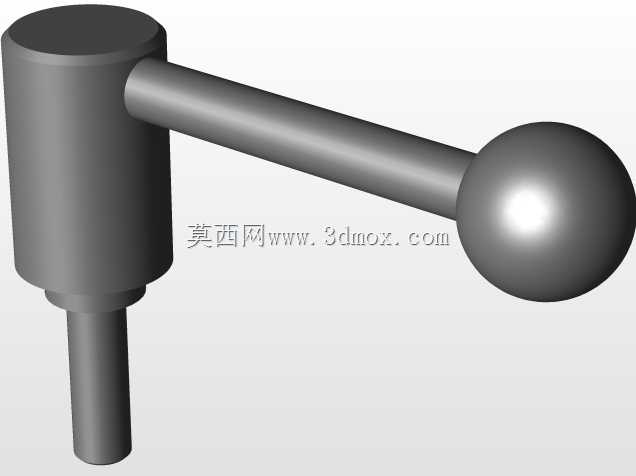

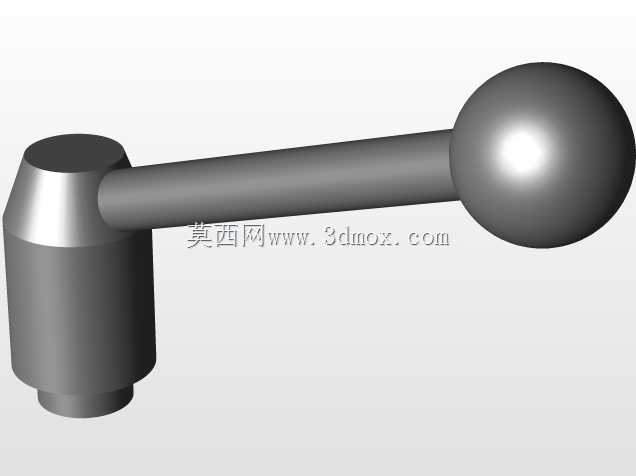

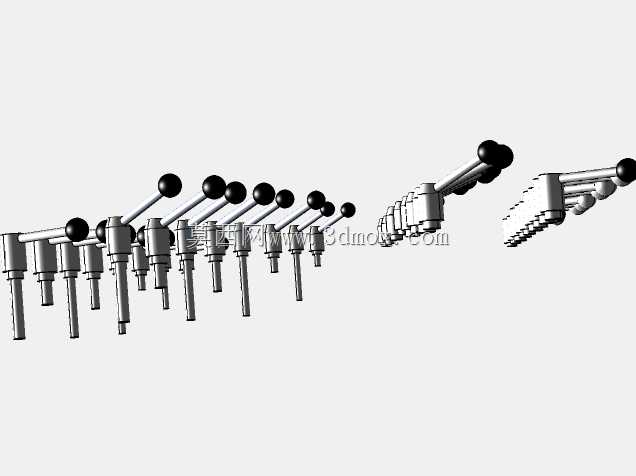

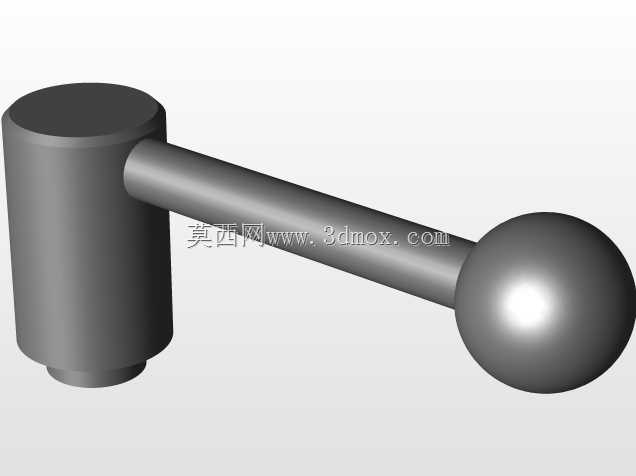

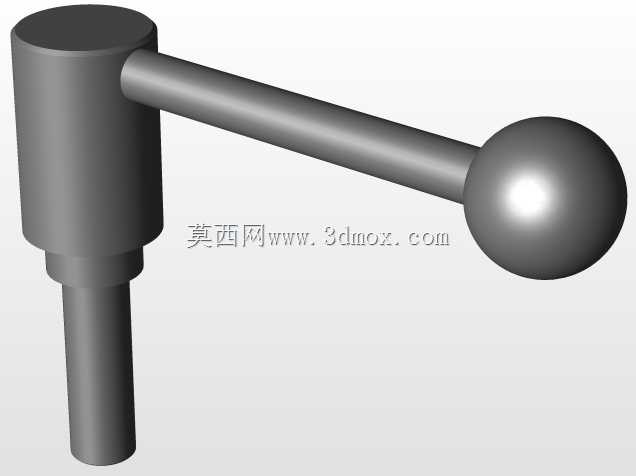

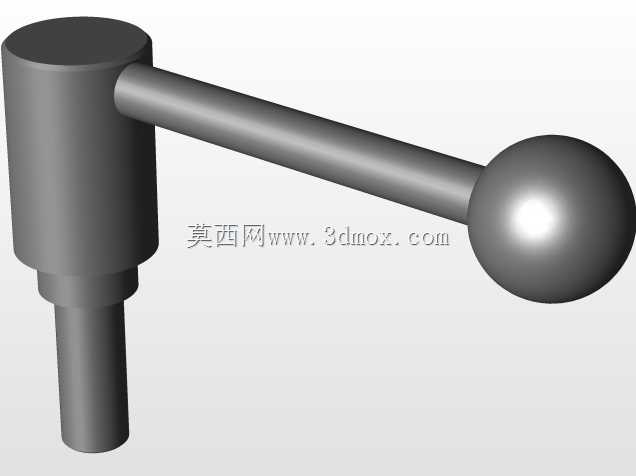

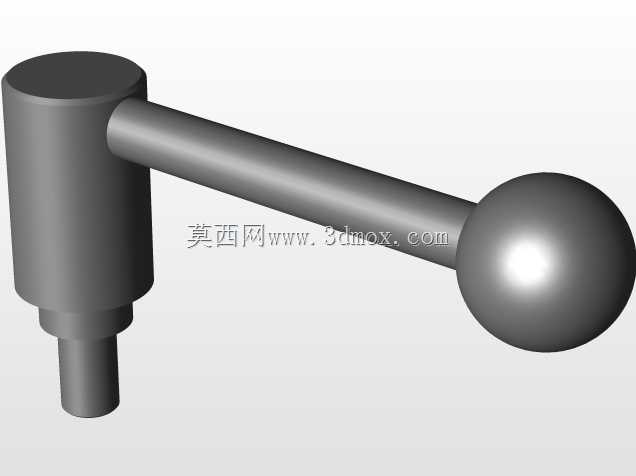

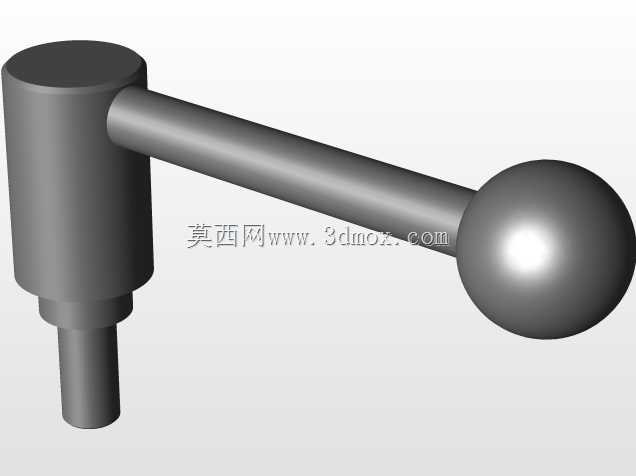

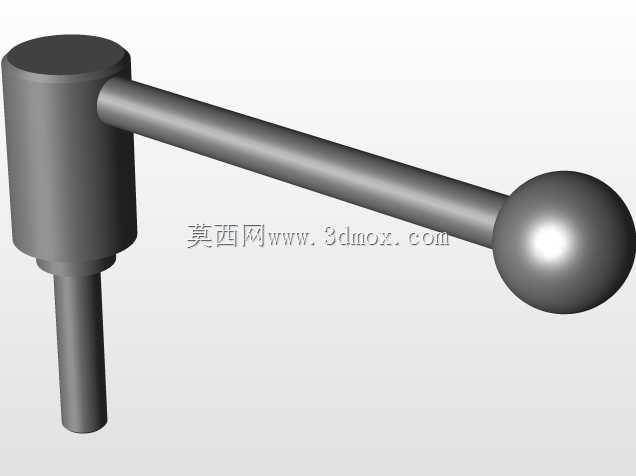

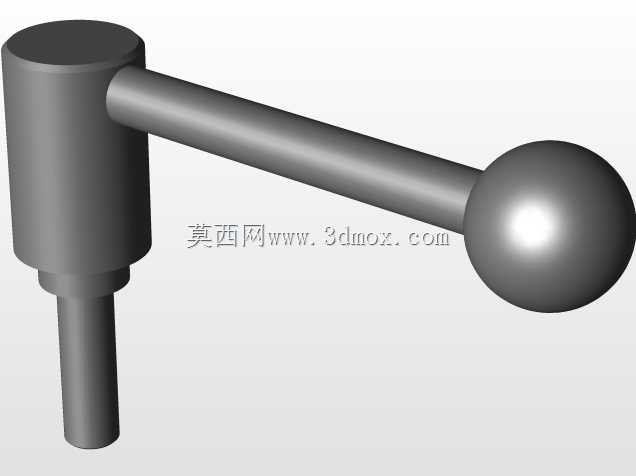

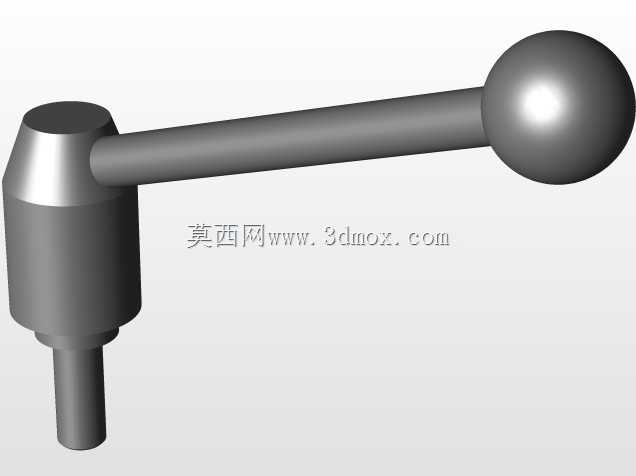

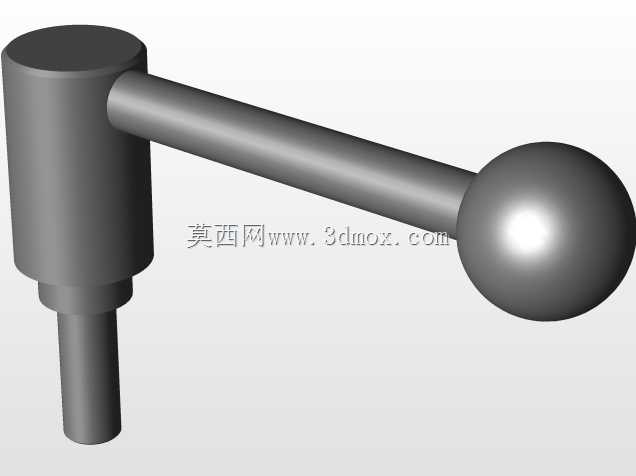

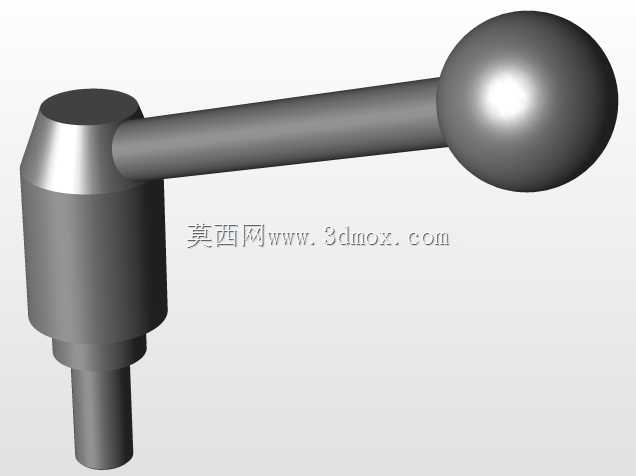

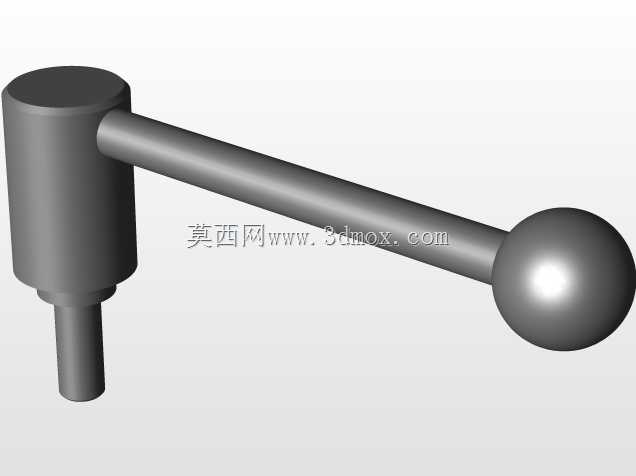

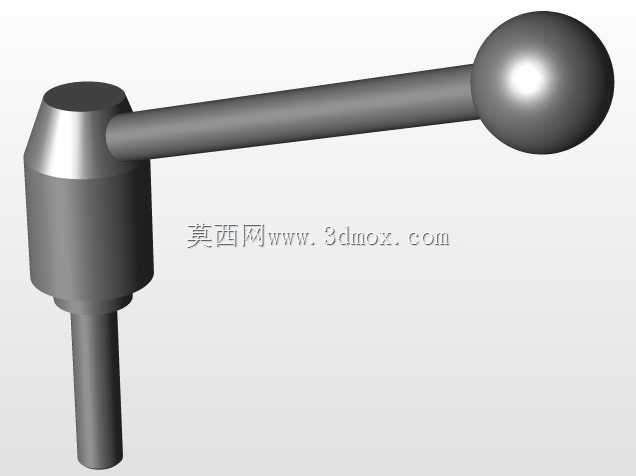

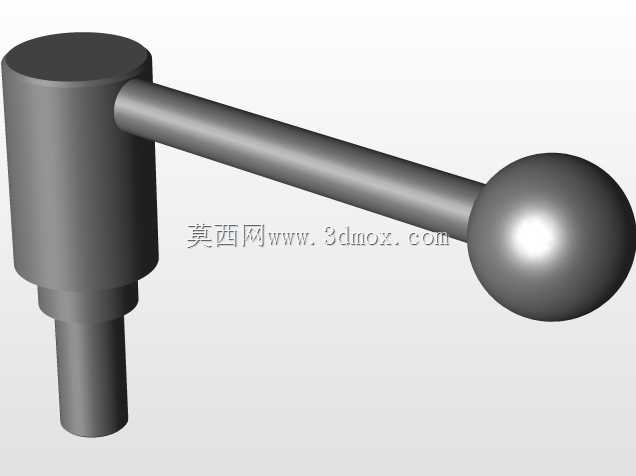

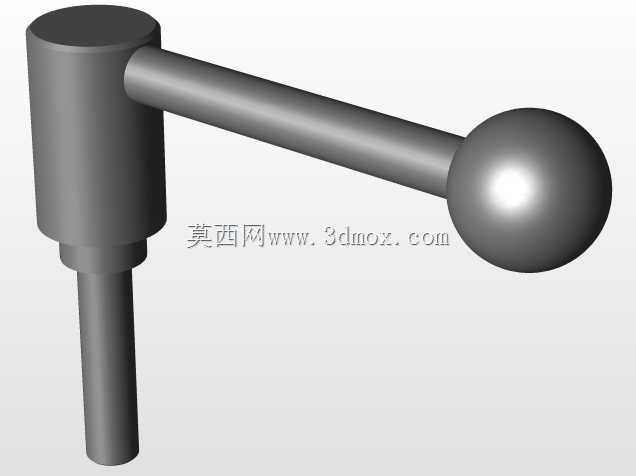

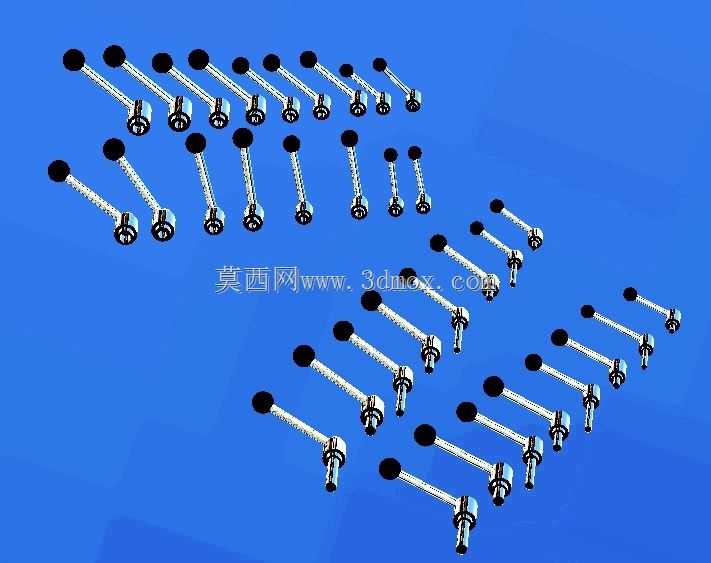

这类带螺纹嵌件的张力杆，在工装夹具、检测治具、轻型输送线张紧机构、小型设备舱门快锁结构里应用十分广泛，日常做设备改型或者非标工装设计时，经常会用到这类兼具张紧调节与快速操作功能的杆件。不同于普通的调节螺杆，这款张力杆做了两种结构分支，一种是直杆型球头操作端，匹配DIN319标准的球形旋钮，球头表面做了光滑过渡处理，操作人员戴劳保手套操作时也不会出现卡滞、刮蹭织物的问题，球头与杆身的连接位置做了圆弧卸荷槽，长期反复扳动调节时不会在应力集中位置出现断裂失效。另一种是角度型杆身，适配安装空间受限、操作方向与安装轴线存在夹角的场景，避免操作时手部与周边设备构件发生干涉。设计时杆身的螺纹段做了两种适配形式，一种是一体式外螺纹螺柱，直接拧入被连接件的螺纹孔完成安装，适合安装基体厚度固定、不需要频繁拆卸的工位；另一种是内嵌螺纹嵌件的结构，可以配合不同长度的外接螺柱适配不同厚度的安装板，安装边界的适配性更强，不用针对不同板厚单独定制杆身长度。杆身的金属部分做了表面防锈处理，在车间多油污、多切削液飞溅的环境下长期使用也不会出现锈蚀卡滞，球头端的尺寸控制在成年人单手握持舒适的区间，扳动时的力臂长度经过测算，不需要借助额外工具就能完成张力调节与锁止，调节到位后依靠杆身的张紧力保持锁止状态，不会因为设备运行的轻微振动出现松脱。做三维建模时，所有规格的杆身长度、球头直径、螺纹规格都对应标准参数做了全系列建模，选型时可以直接调取对应规格的模型装配到整体设备里，不需要反复核对尺寸修改模型，能大幅缩短非标设计的建模周期。安装时需要注意，螺纹拧入深度要满足螺纹啮合的强度要求，角度型杆件的安装方向要预留足够的操作空间，避免扳动时与周边管线、构件发生碰撞，张紧力调节时不要超过杆身的许用载荷，防止杆身出现塑性变形影响张紧精度。
