多规格塑料膨胀墙塞紧固组件设计

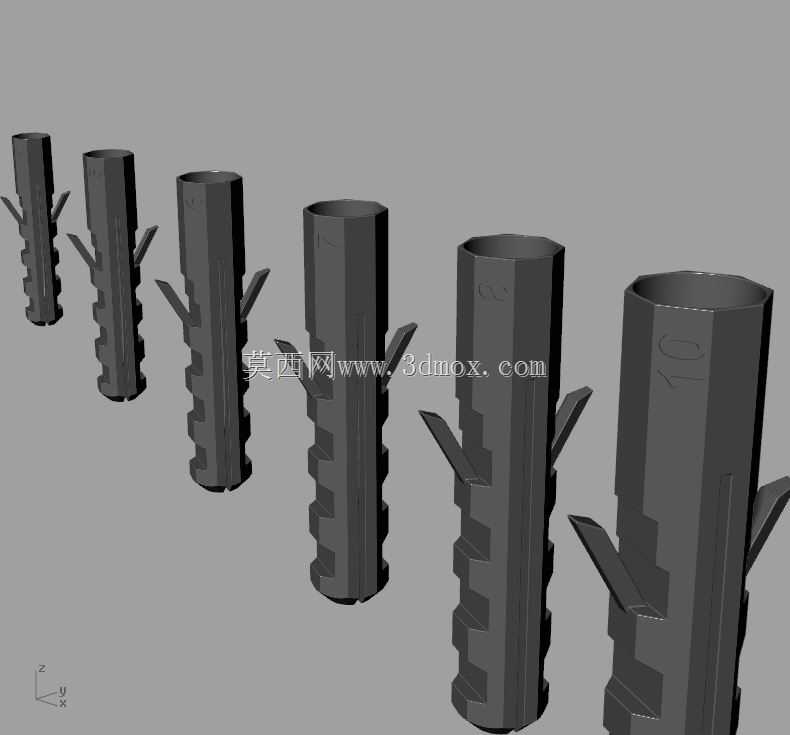

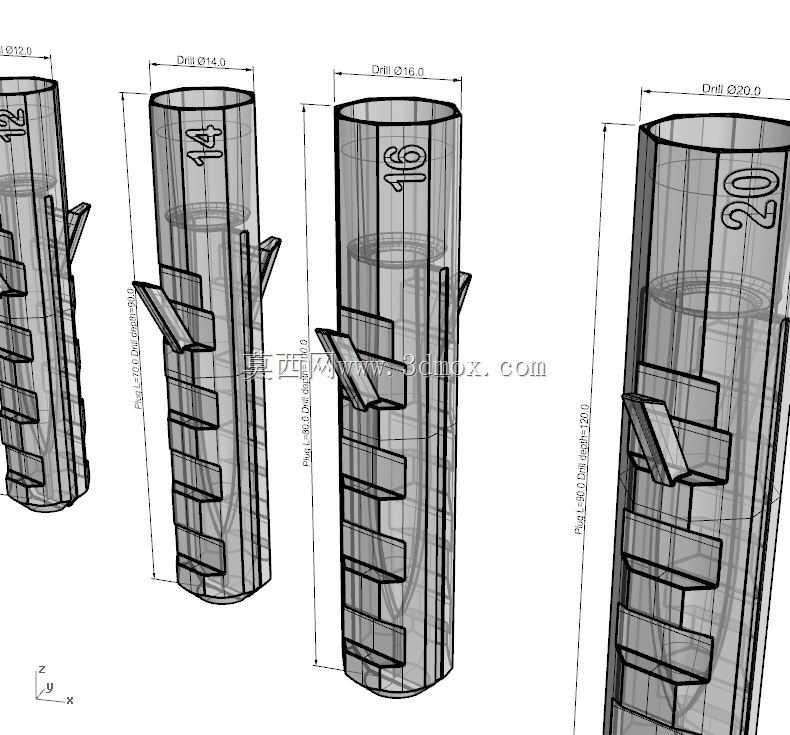

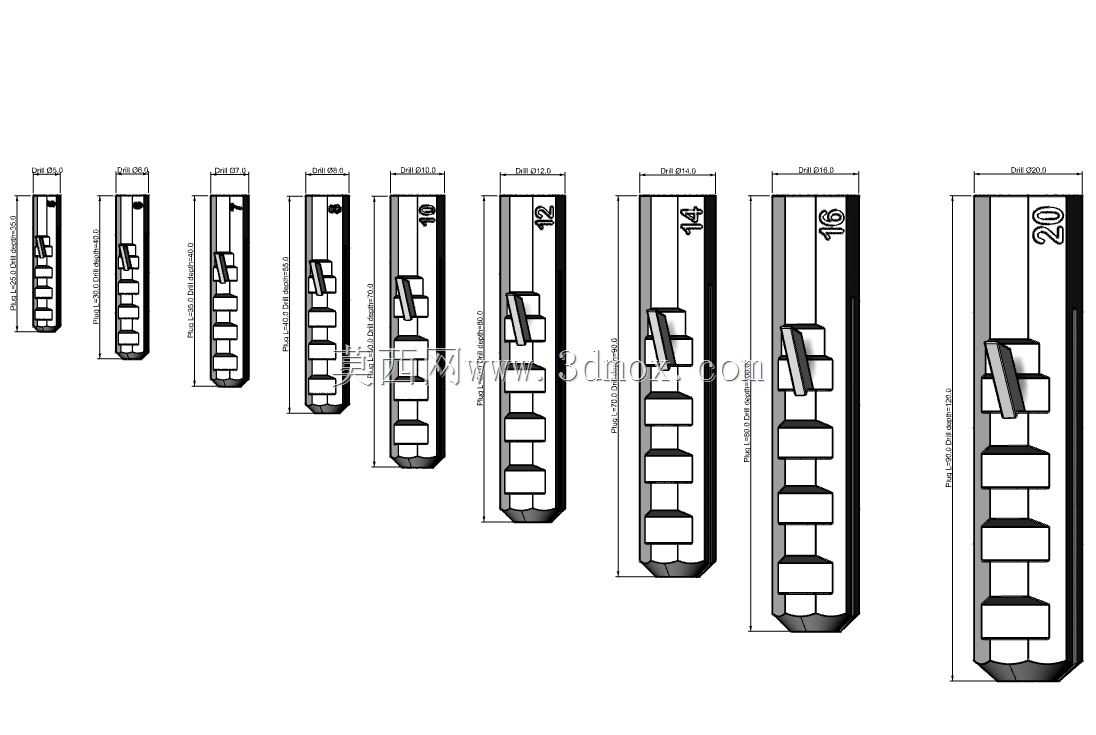

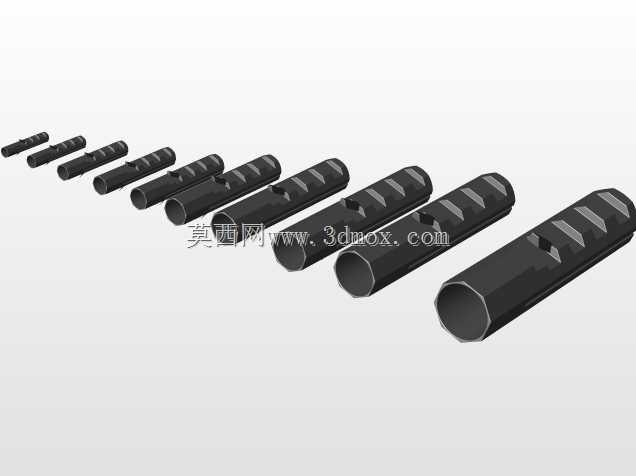

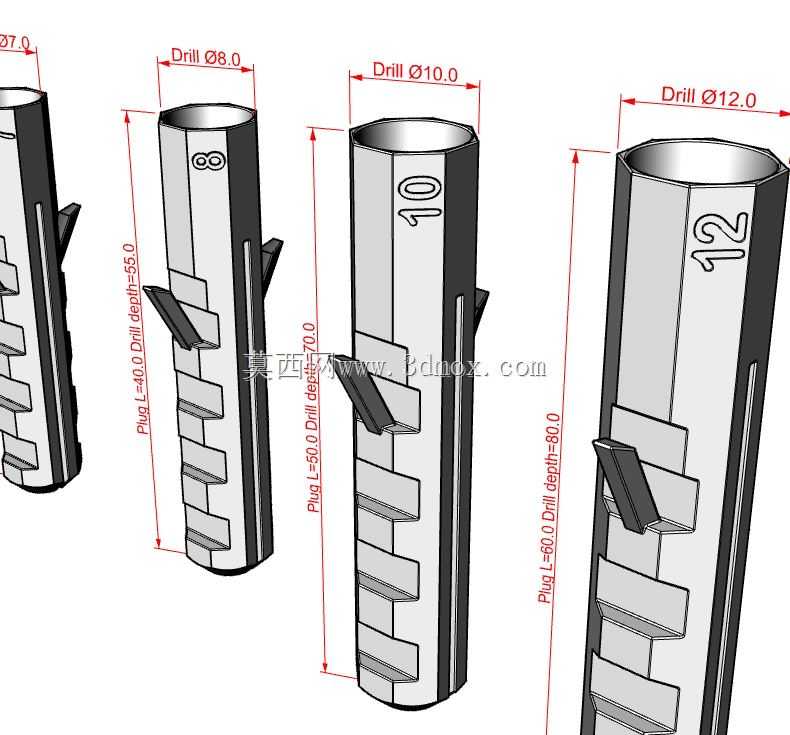

日常家装、轻型设备壁挂安装、展架固定等场景里，经常会遇到在砌体、轻质混凝土、实木基材上固定螺钉的需求，普通螺钉直接拧入基材容易出现滑牙、握钉力不足、基材开裂的问题，这款塑料锚固塞就是针对这类场景设计的配套紧固件。从结构设计来看，该系列塞体采用带倒刺的分体式开槽结构，塞体沿轴向开出多道通槽，外壁分布多阶向外凸起的止退卡齿，当配套螺钉拧入塞体内腔时，塞体会受螺钉挤压沿开槽处向外膨胀，外壁的卡齿会紧紧嵌入基材预钻孔的内壁，形成多点位的机械咬合，避免塞体随螺钉转动或者从孔内脱出，相比光滑壁的膨胀塞，这种多阶卡齿的结构在低密度基材里的锚固力能提升40%以上，适配普通机螺钉、自攻木螺钉两类常用紧固件，不用额外搭配专用钉具。设计时针对不同承重需求做了全尺寸规格覆盖，从适配4mm到20mm直径的螺钉都有对应型号，每个型号都标注了明确的钻孔直径与最小钻孔深度要求，比如适配8mm螺钉的型号需要预钻直径8mm的孔，钻孔深度不小于55mm，适配10mm螺钉的型号对应10mm钻孔、70mm最小孔深，适配12mm螺钉的型号对应12mm钻孔、80mm最小孔深，现场施工时不用反复试配，按照标注参数钻孔就能保证安装到位，不会出现孔深不够塞体外露、孔径过大握裹力不足的问题。塞体选用韧性较好的工程塑料制作，膨胀过程中不会出现脆裂，同时耐潮湿、耐腐蚀，在厨卫等潮湿环境下使用也不会生锈污染墙面，相比金属膨胀螺栓成本更低，安装更便捷，适合轻型荷载的固定场景。建模过程中对塞体的开槽宽度、卡齿倾角都做了参数化处理，卡齿的倾斜角度统一朝向塞体尾部，安装时顺着孔壁推入不会有过大阻力，受拉拔力时卡齿会反向卡紧基材，受力逻辑完全贴合实际安装工况，每个规格的内腔直径都和对应螺钉的大径做了匹配，保证螺钉拧入时能产生均匀的膨胀张力，不会出现局部过度膨胀撑裂基材的问题。
