推拉式快速夹钳压紧定位工装结构

该款手动推拉式夹钳常应用于焊接工装台、木质家具组装工位、小型钣金件折弯定位、电子元器件装配治具等场景，在需要频繁拆装工件的工位上，相比螺栓压紧、气缸压紧方案，手动夹钳无需外接气源电源，操作行程短，单人单手即可完成锁紧与释放动作，能大幅缩减工件装夹的辅助工时，在中小批量生产的工装场景中适配性极强。

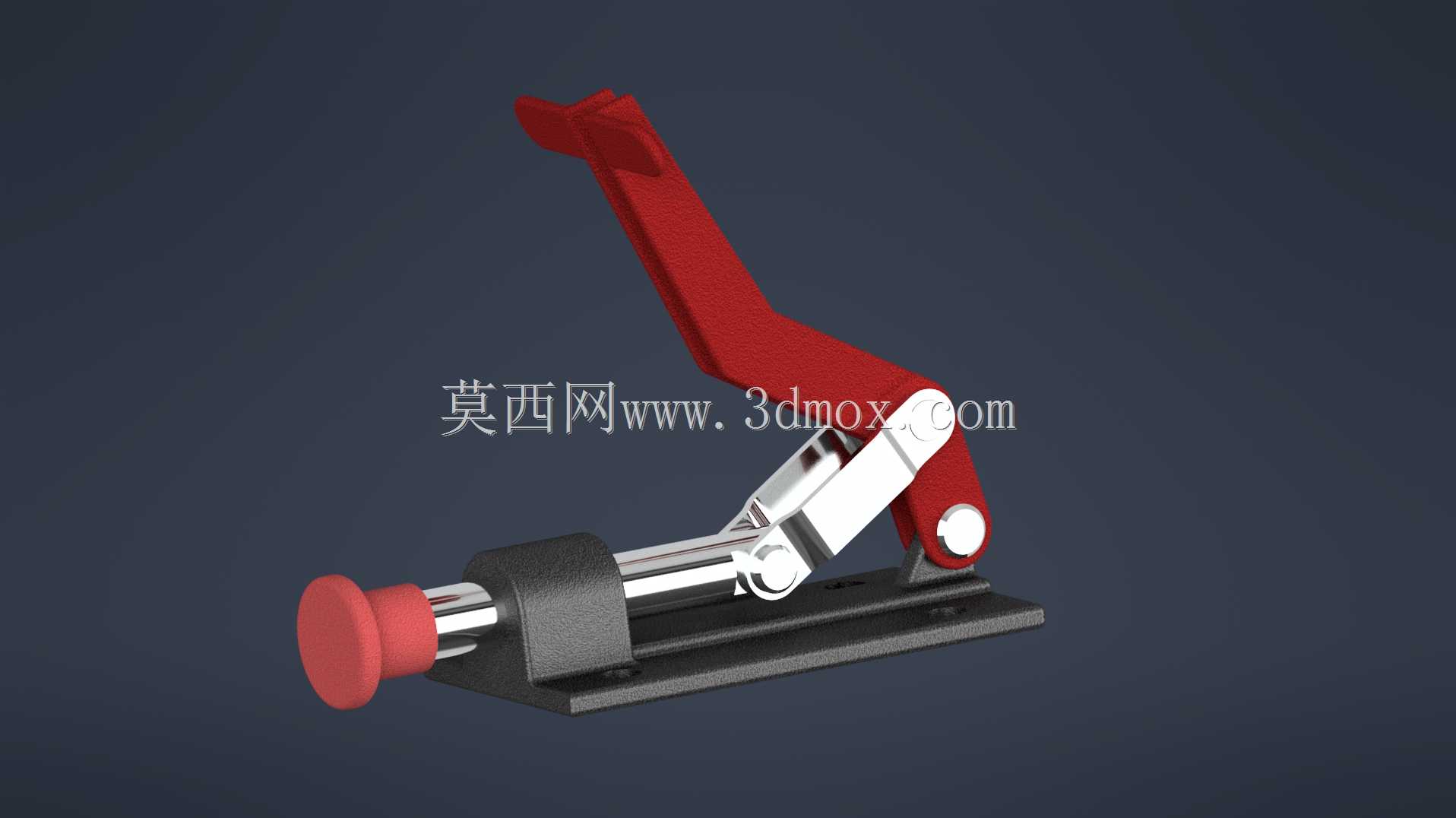

从功能特性来看，该夹钳采用肘节自锁结构，当红色操作手柄扳动至锁紧工位时，内部连杆机构会越过死点位置，即便承受工件加工过程中的振动、切削力反作用，夹钳也不会出现松脱情况，锁紧状态下的保持力可覆盖多数轻载装夹需求；前端的红色橡胶压头为软质接触材质，压紧时不会刮伤工件表面，同时能补偿少量工件厚度公差，避免刚性压接导致的工件变形。夹钳的底座为平直板式结构，预留两个沉头安装孔，可直接通过内六角螺栓固定在工装平板、型材机架或者专用治具基板上，安装时需保证夹钳的推拉轴线与工件压紧面垂直，避免侧向分力导致夹钳连杆磨损加快。

设计层面上，该结构将操作手柄设置在夹钳侧上方，扳动角度控制在30度以内即可完成全程锁紧与释放，操作时手部不会与工装台、工件发生干涉；内部的连杆销轴采用间隙配合设计，表面做硬化处理，长期反复扳动也不会出现销轴旷量过大的问题；主体金属构件采用冲压成型工艺，兼顾结构强度与整体重量，不会给工装基板带来额外的负重负担。

在安装边界上，夹钳底座的安装孔距适配常规15系列、20系列铝型材的槽宽，也可直接固定在厚度10mm以上的钢板工作台面；夹钳的推拉行程可适配0-20mm的工件厚度差，安装时需预留出手柄扳动的空间，避免周边的定位块、挡料结构阻碍手柄操作；压头的伸出长度可根据实际装夹需求做小幅调整，调整后锁紧锁紧螺母即可固定压头位置，适配不同高度的工件装夹需求。在治具设计选型时，可根据所需的压紧力大小匹配对应规格的夹钳，该类夹钳的锁紧力传递路径直接，没有多余的传动损耗，在手动装夹类工装中是性价比极高的标准压紧元件，建模时可直接调用该标准件模型，无需重新绘制夹钳的内部连杆结构，能大幅缩短工装设计的建模周期。
