多工位液压驱动回转工作台结构设计

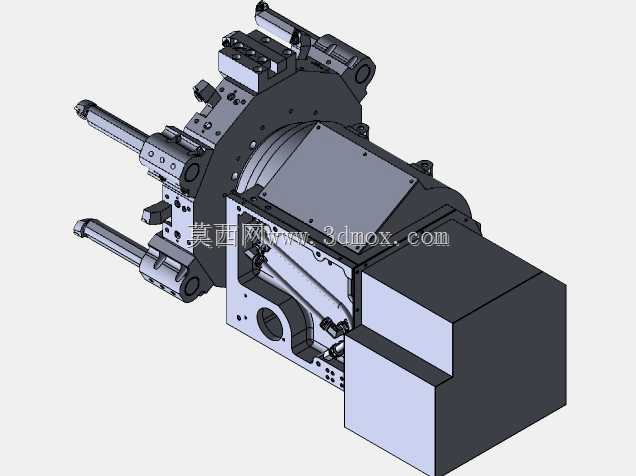

在组合机床、专用加工设备的工位切换场景中，这类带多组侧向执行机构的液压转台，承担着工件工序间精准转位、加工工位承载的核心作用，区别于普通电动回转台，其依靠液压系统提供大扭矩锁紧力与驱动力，在重切削加工场景下能保持足够的转台刚性，避免切削振动带来的加工精度偏差。从结构布局来看，转台主体采用圆盘式回转基体，周向均匀布置多组可独立伸缩的液压执行轴，每组轴端可适配不同的工装夹具或加工辅具，能在一次工件装夹完成后，通过转台分度回转将工件输送至不同加工工位，依次完成钻、镗、铣、攻丝等多道加工工序，大幅减少工件重复装夹的定位误差，缩短工序流转的辅助时间。设计阶段首先要确认转台的安装基准面，其尾部的方形箱体为液压阀组与驱动马达的集成安装腔，安装时需保证该腔体与设备主机的安装平面贴合度满足形位公差要求，转台中心的回转轴与机床主轴的同轴度偏差需控制在允许范围内，避免转位过程出现卡滞或精度超差。周向布置的液压执行轴采用直线缸驱动结构，每路油缸的进出油路由转台中心的回转配油环统一分配，避免转台连续回转时液压管路出现缠绕干涉，配油环的密封结构采用多道格莱圈组合密封，既能保证高压油液的密封性能，也能降低回转过程的摩擦阻力，减少长期运行的密封件磨损。转台的锁紧机构集成在回转基体与固定基座之间，转位到位后液压锁紧油缸推动锁紧销进入定位盘的定位锥孔，同时环抱式锁紧机构抱紧回转轴颈，保证加工过程中转台不会因切削力产生微小角位移，锁紧力的匹配需要根据工位最大切削扭矩计算，预留足够的安全系数避免锁紧失效。从安装边界来看，转台侧向伸出的执行轴最大伸出长度需与机床的加工行程匹配，避免轴端工装与机床刀具、防护结构产生运动干涉，尾部集成箱体的外形尺寸需纳入主机的布局设计考量，预留足够的液压管路接线与维护操作空间，日常维护时可直接拆卸侧部盖板完成密封件更换、油道清理作业，无需整体拆解转台主体。这类转台多用于汽车零部件、阀门壳体等异形件的多工序加工场景，相比传统的直线式工位输送结构，其圆周布局的工位结构更节省设备安装空间，单位占地面积的工序容纳量更高，液压驱动的形式也更适配车间已有液压站的设备配套需求，无需额外配置大功率伺服驱动系统，降低设备改造成本。
