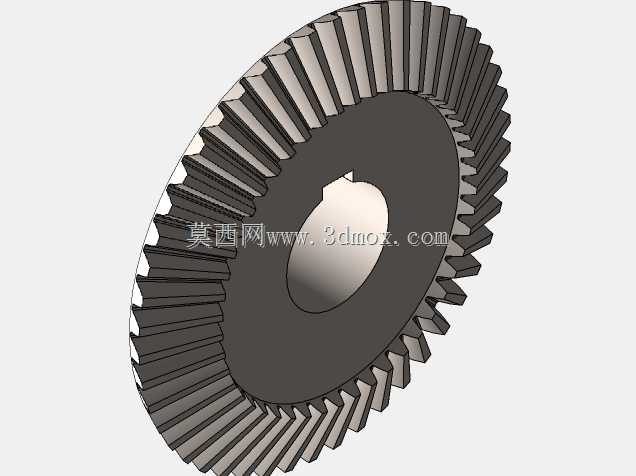

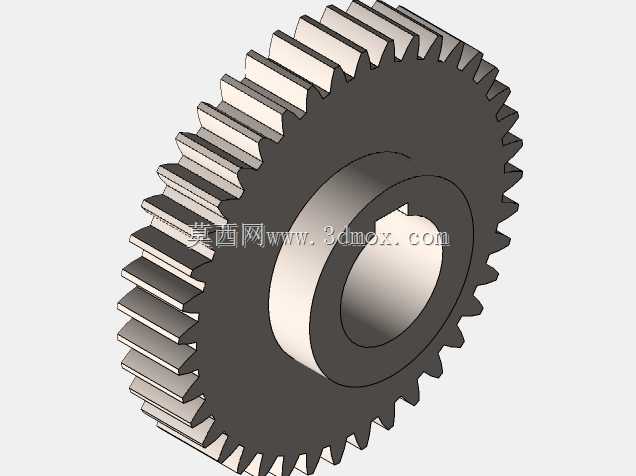

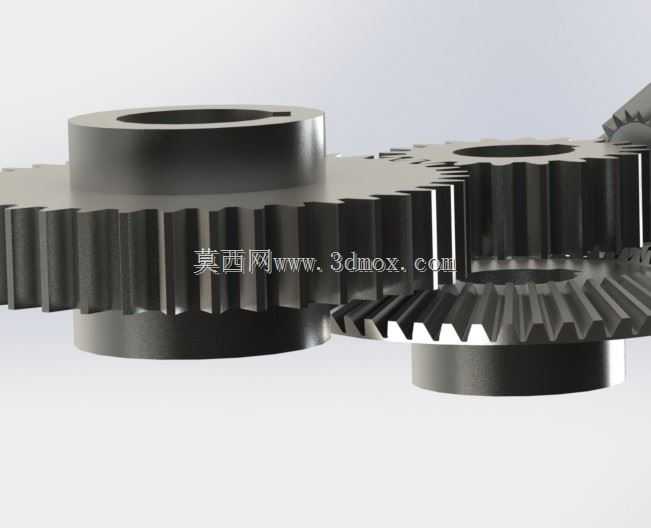

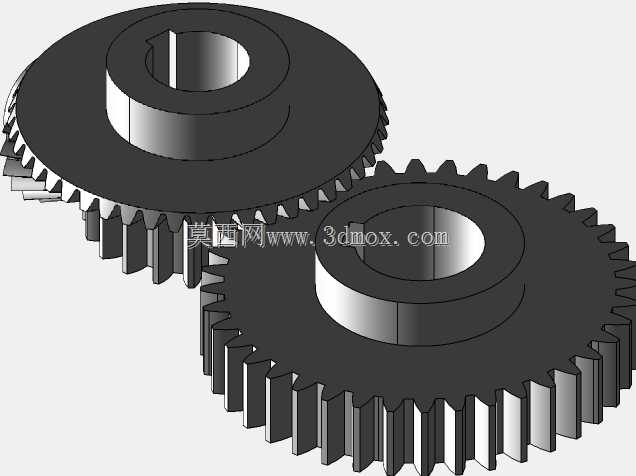

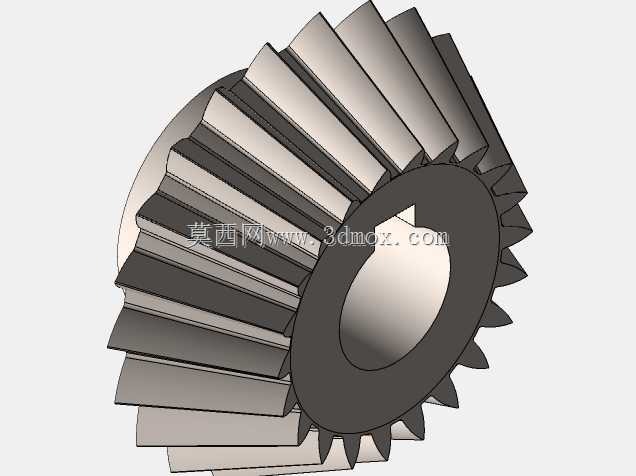

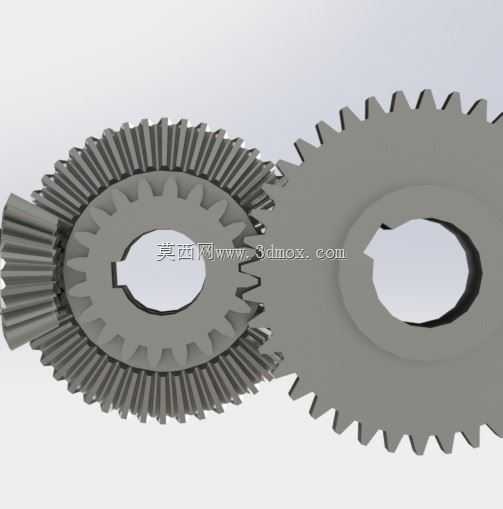

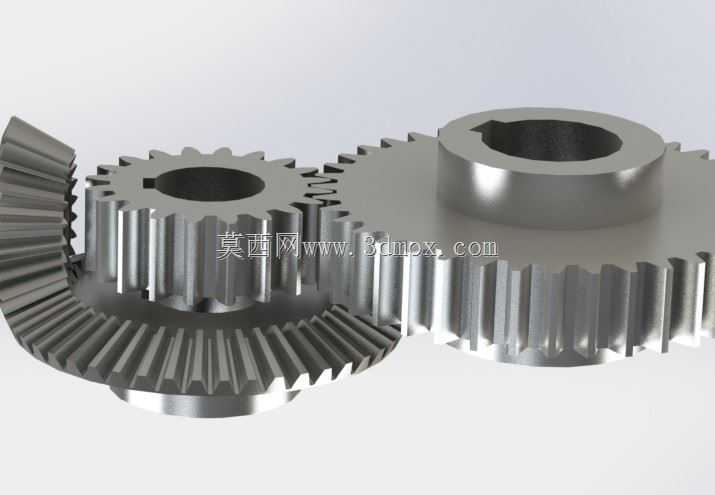

这套组合传动结构覆盖了平行轴与相交轴两类核心传动场景,在常规的输送线动力排布、小型机床进给机构、农用机械动力分路模块里都能见到这类搭配的实际应用。正齿轮部分采用直齿渐开线齿形设计,轮齿沿轴向平行排布,啮合过程中齿面接触线沿齿宽方向同步贴合,传动效率可达九成以上,适合布置在两根轴线完全平行的动力传递路径中,承担恒定转速下的扭矩传输任务,日常工况下能稳定传递中等载荷,在转速不超过1500r/min的开式或半开式传动舱内适配性极强。伞齿轮部分采用直齿锥齿结构,齿形沿锥面均匀分布,节锥角按照90度相交轴的常规传动需求设计,可将输入轴的旋转动力换向90度输出,解决设备内部动力方向与执行机构轴线不共线的布局难题,常见于立式设备的动力转向、手动操作机构的力方向转换场景中。设计过程中首先匹配了两类齿轮的模数参数,保证啮合侧隙控制在0.02-0.05mm的合理区间,避免传动卡滞或回程间隙过大的问题;正齿轮的轮毂厚度按照轴径的1.2倍设置,键槽采用标准平键尺寸,安装时可直接与对应直径的传动轴配合,轴向通过轴肩与挡圈实现定位,不需要额外设计复杂的固定结构。伞齿轮的背锥端面与安装基准面的垂直度公差控制在0.01mm以内,保证啮合时齿面接触斑点位于齿高中部,避免偏载导致的齿面异常磨损。两类齿轮的齿顶圆、齿根圆尺寸都经过啮合干涉校验,组合安装时正齿轮的端面与伞齿轮的背锥之间预留2-3mm的安全间隙,避免运转过程中出现齿顶剐蹭。实际选型时可根据传递扭矩的大小调整齿宽参数,齿宽越大承载能力越强,但对应的安装精度要求也会同步提升,常规工况下正齿轮齿宽取模数的8-10倍,伞齿轮齿宽取节锥母线长度的三分之一即可满足使用需求。这套结构没有额外的复杂附件,全部采用标准机械加工工艺即可生产,滚齿、插齿工序完成后经过齿面调质处理,硬度可达到HB220-250,能应对多数通用工业场景的长期运转需求,日常维护仅需定期补充润滑脂即可保证传动平稳性,不需要频繁拆解检修。
- 上一篇:模块化多隔间木质工具储物收纳套件
- 下一篇:V型六缸内燃动力总成结构展示
- 全部评论(0)
- 模板大小: 7.7 MB
- 售价:5金币
- 下载次数: 434
- 系统要求: STEP / IGES,SOLIDWORKS,SOLIDWORKS,STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Other,Rendering,Other
- 软件分类: 齿轮
