外转子无刷直流电动机三维结构设计

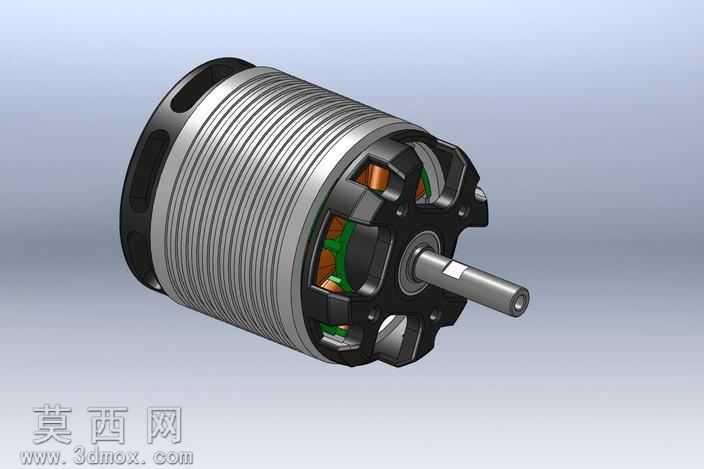

本作品为外转子结构无刷直流电动机的三维参数化建模成果，建模过程依托三维机械设计环境完成，整体采用自底向上的装配建模思路，先逐一完成各独立零件的参数化构建，再通过精准的配合约束完成整机装配，完整还原该类电机的真实结构特征。建模阶段首先处理核心的定子组件：对定子铁芯的环形基体、周向均匀分布的绕线槽做了精准的特征拉伸与阵列，槽型尺寸符合小型外转子电机的绕线工艺要求，铁芯表面赋予了硅钢片叠压质感的哑光金属材质，还原叠片结构的细微层叠纹理；定子绕组部分通过扫描特征完成单组线圈的形态构建，再通过圆周阵列实现多组绕组的均匀排布，绕组表面赋予绝缘漆包裹的深绿色半哑光材质，清晰区分绕组与铁芯的结构边界，绕组端部的走线形态完全贴合真实电机的绕线工艺，无结构失真问题。转子部分为外旋转式结构，首先构建带散热鳍片的转子外壳：外壳周向的环形散热筋通过圆周阵列特征实现，筋条的间距、高度参数匹配小型电机的散热需求，外壳两端的端盖做了轻量化镂空设计，端盖表面赋予黑色耐高温工程塑料的哑光材质，散热筋部分赋予铝合金阳极氧化的银灰色金属材质，金属材质添加了细微的拉丝纹理与环境反射效果，还原铝合金机加工后的真实质感；转子内部的永磁磁钢通过嵌入式装配结构与外壳内壁配合，磁钢表面赋予钕铁硼材质的金属光泽，清晰展示磁钢的排布位置与磁极分隔结构。输出轴部分采用台阶轴结构建模，轴上的定位扁位、轴承配合轴颈、卡簧槽等细节特征均完整还原，轴表面赋予镀镍处理的亮面金属材质，添加了合适的粗糙度参数模拟金属加工后的光泽效果；两端的支撑轴承通过简化的内外圈加滚珠结构建模，既保证装配关系清晰，又避免不必要的特征冗余。整机装配过程中严格遵循真实电机的装配顺序：先将定子组件与前端盖定位配合，再压装两端支撑轴承，随后套装转子外壳与输出轴组件，最后通过卡扣结构完成后端盖的固定，所有配合关系均采用同轴度、端面重合度等标准机械配合约束，无过约束或欠约束问题，模型可直接用于装配干涉检查、运动仿真验证。渲染阶段采用柔和的工业产品展示环境光，添加了多组辅助光源突出电机外壳的散热筋纹理、内部绕组的结构层次，材质的反射、折射参数经过反复调试，既保证各部件的材质区分度，又避免过度反光造成的结构细节丢失，整体渲染效果清晰展示该款外转子无刷电机的内外结构特征，可用于电机结构教学、产品选型展示、非标动力部件配套设计参考等场景。
