五轴联动虚拟样机铣床结构设计

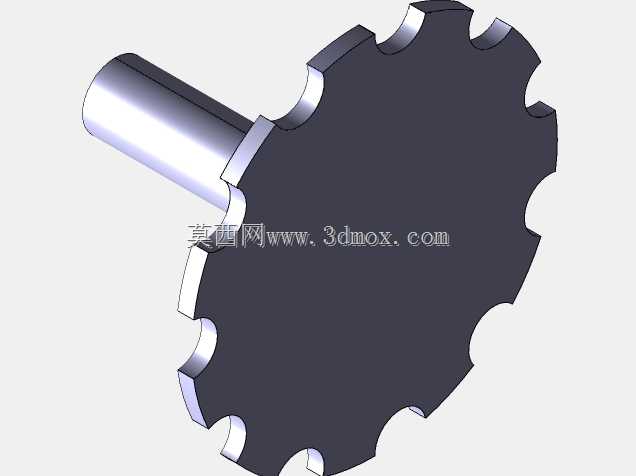

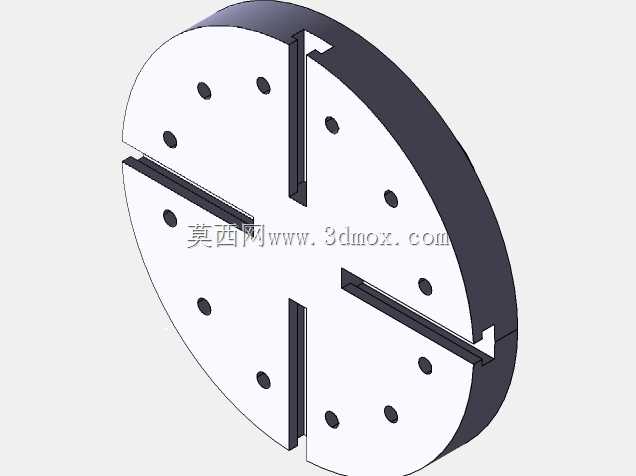

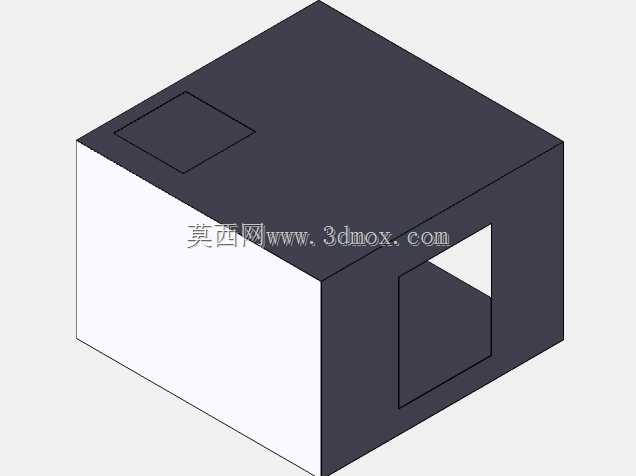

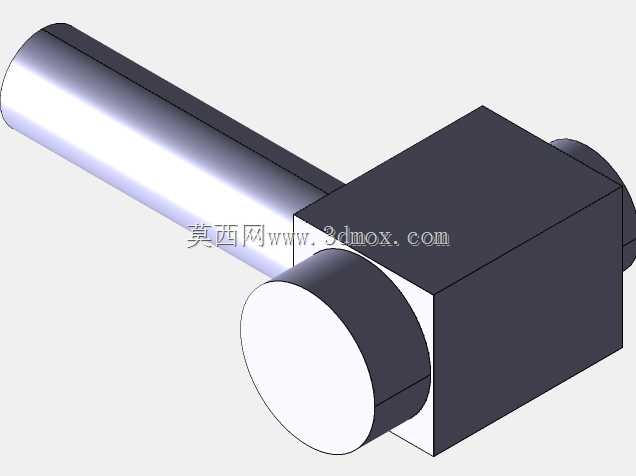

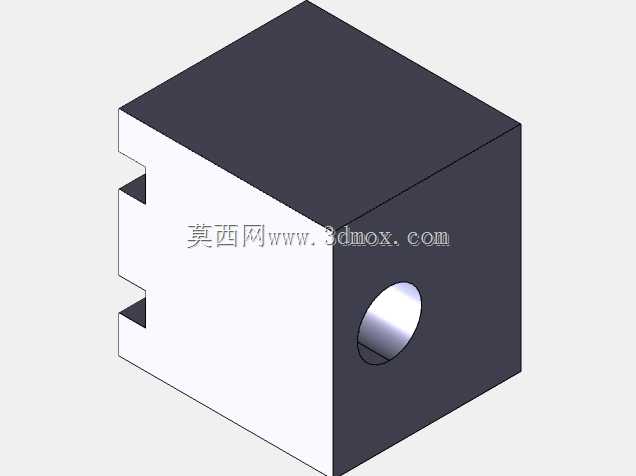

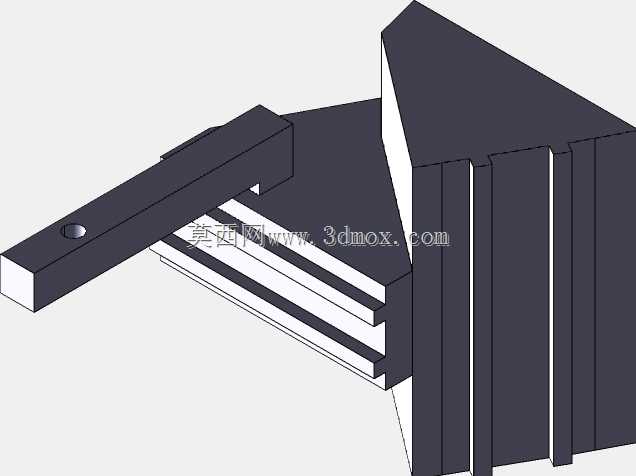

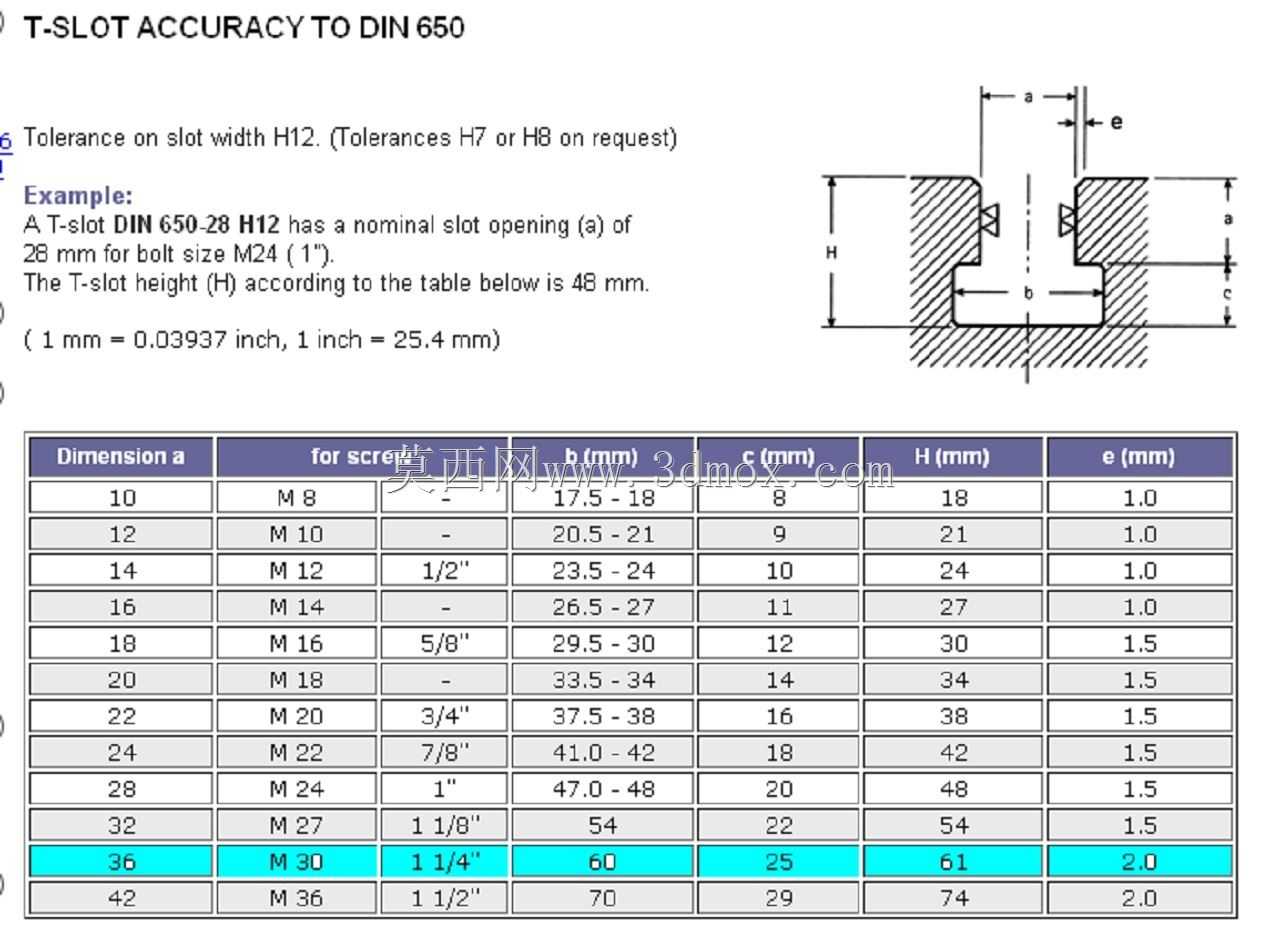

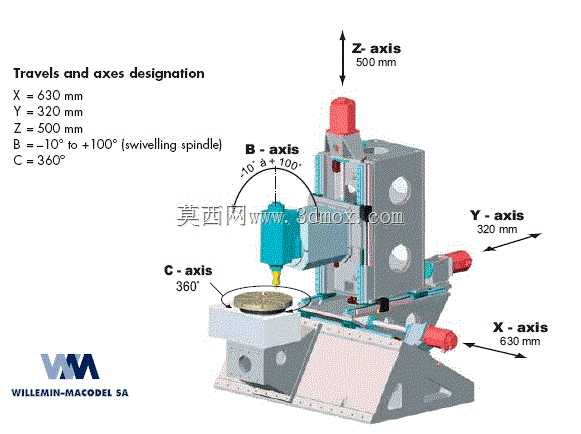

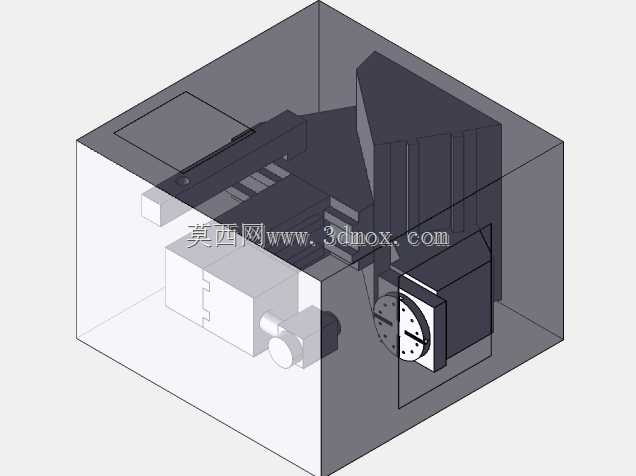

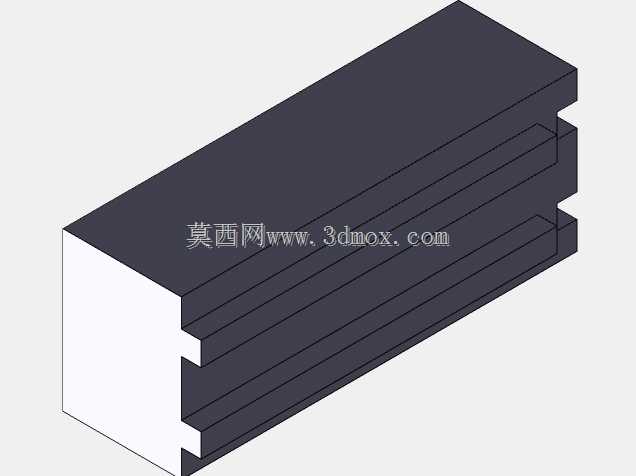

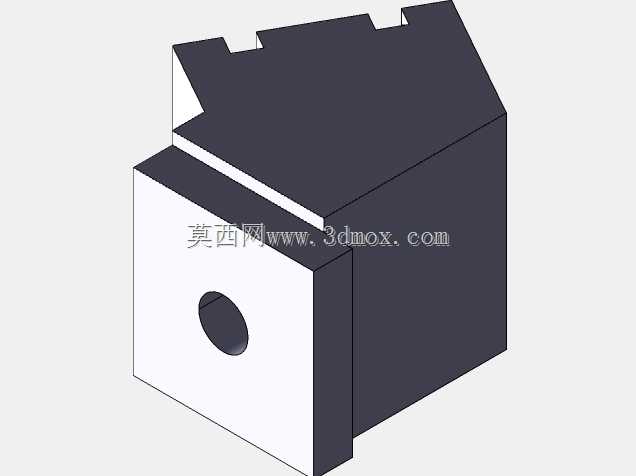

这款五轴结构的铣床虚拟样机，核心面向复杂曲面零件的精密铣削加工场景，覆盖航空航天结构件、精密模具型腔、医疗植入构件等需要多轴联动加工的生产环节，可完成传统三轴铣床无法实现的倒扣、侧倾型面、空间斜孔等特征的一次装夹加工，减少多次装夹带来的定位误差，缩短零件加工的辅助工序时长。从结构布局来看，该设备采用主轴摆动搭配工作台回转的五轴构型，B轴为摆动主轴单元，摆动范围覆盖-10°至100°，可实现主轴多角度倾斜进给，满足不同倾角型面的加工姿态要求；C轴为工作台回转单元，可实现360°连续回转，配合直线轴的进给运动完成空间曲面的轨迹插补。三个直线进给轴的行程分别为X向630mm、Y向320mm、Z向500mm，该行程参数可覆盖多数中小型精密零件的加工尺寸范围，安装边界需结合行程预留各轴的极限运动空间，X轴方向需预留至少700mm的安装宽度，Y轴方向预留400mm的进深空间，Z轴方向预留不低于1800mm的垂直安装高度，同时需考虑设备底座的承重要求，保障机床运行过程中的结构刚性。设计过程中重点考量了各运动轴的布局合理性，将X、Y轴的传动结构布置于床身下部，降低设备整体重心，提升高速进给过程中的稳定性；Z轴导轨采用对称布置形式，平衡主轴箱的重量负载，减少Z轴进给过程中的偏载力矩；摆动主轴单元采用紧凑化结构设计，在满足B轴摆动角度范围的前提下，尽可能缩短主轴前端到摆动中心的距离，提升主轴切削时的刚性，降低切削振动对加工表面质量的影响。回转工作台采用高刚性支撑结构，可承载一定重量的坯料与夹具，保障C轴回转过程中的定位精度与重复定位精度，配合主轴的摆动动作，可实现刀具以最优切削角度接触工件表面，提升刀具使用寿命，同时避免刀具与工件、夹具之间发生干涉。该虚拟样机可用于机床结构的运动仿真验证，提前排查各轴运动过程中的干涉风险，验证各轴行程是否满足设计目标，也可用于加工过程的切削仿真，模拟不同加工姿态下的刀具受力情况，为后续的物理样机试制提供结构优化依据，减少物理样机试制过程中的设计迭代成本，帮助设计人员提前验证机床的整体布局合理性与运动可达性。
