电火花加工机主轴进给执行机构

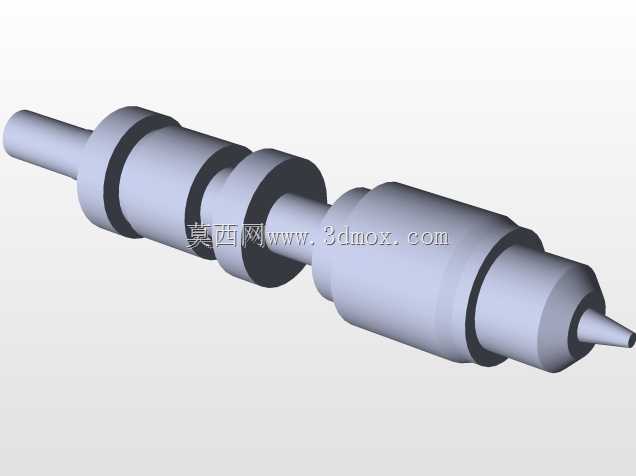

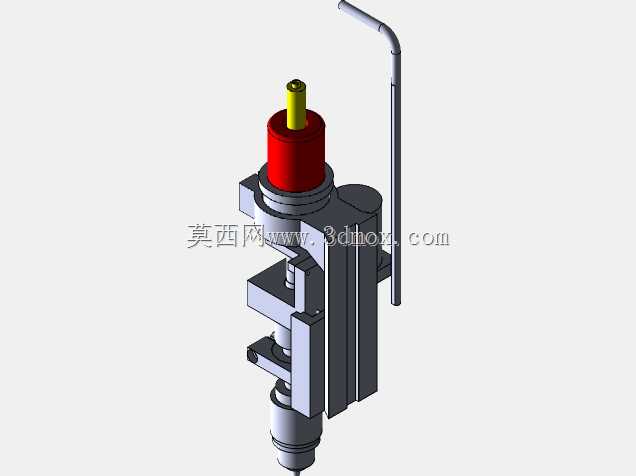

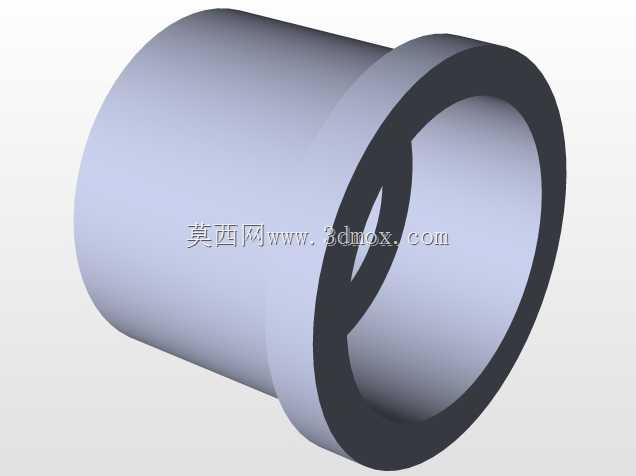

该结构为电火花加工设备的核心执行端组件，主要应用于模具型腔加工、硬质合金零件精密蚀除、微小异形孔加工等场景，承担电极装夹、进给伺服、位置微调的核心功能，适配立式电火花加工设备的Z轴执行端安装需求。从结构布局来看，组件集成了电极装夹位、导向支撑结构、传动连接段与手动微调构件，顶部红色绝缘套包裹的装夹端可直接夹持圆柱电极，内置的绝缘结构能避免放电过程中电流非预期传导，保障加工回路的稳定性。侧面设置的弯杆式手动操作件可实现主轴的手动微进给与位置调整，方便设备调试阶段的电极对位、工件找正操作，无需驱动主传动链即可完成小行程的位置移动，降低调试阶段的操作复杂度。设计过程中针对主轴与驱动端的同轴度偏差问题，增设了轴承支撑结构来抵消偏摆量，通过多段式轴系配合保障电极进给的直线度，避免放电加工过程中电极晃动引发的加工精度超差、侧壁烧伤等质量问题。组件的安装边界适配常规立式电火花设备的Z轴滑台安装位，整体轴向尺寸紧凑，径向预留的安装空间可兼容常见的滑台连接法兰，无需对原有设备的安装基面做大幅改动即可完成替换或加装。传动段采用滑动导向配合结构，可保障进给过程的运动平顺性，减少往复运动过程中的卡滞风险，配合设备的伺服驱动系统可实现微米级的进给响应，匹配电火花加工所需的极小间隙伺服进给特性。结构上的多段分体设计也方便易损件的快速更换，电极装夹端、导向套、轴承位均可单独拆卸维护，降低长期使用后的运维成本，各配合面的公差设计兼顾了运动精度与装配便利性，无需专用工装即可完成组件的整体装配与调试。
