Nema34规格13Nm保持扭矩步进电机结构

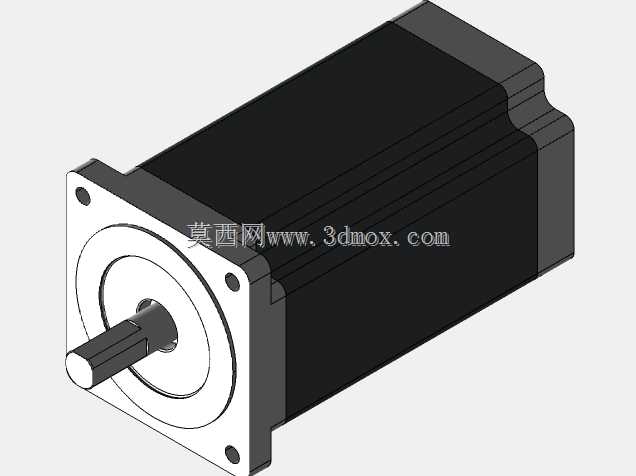

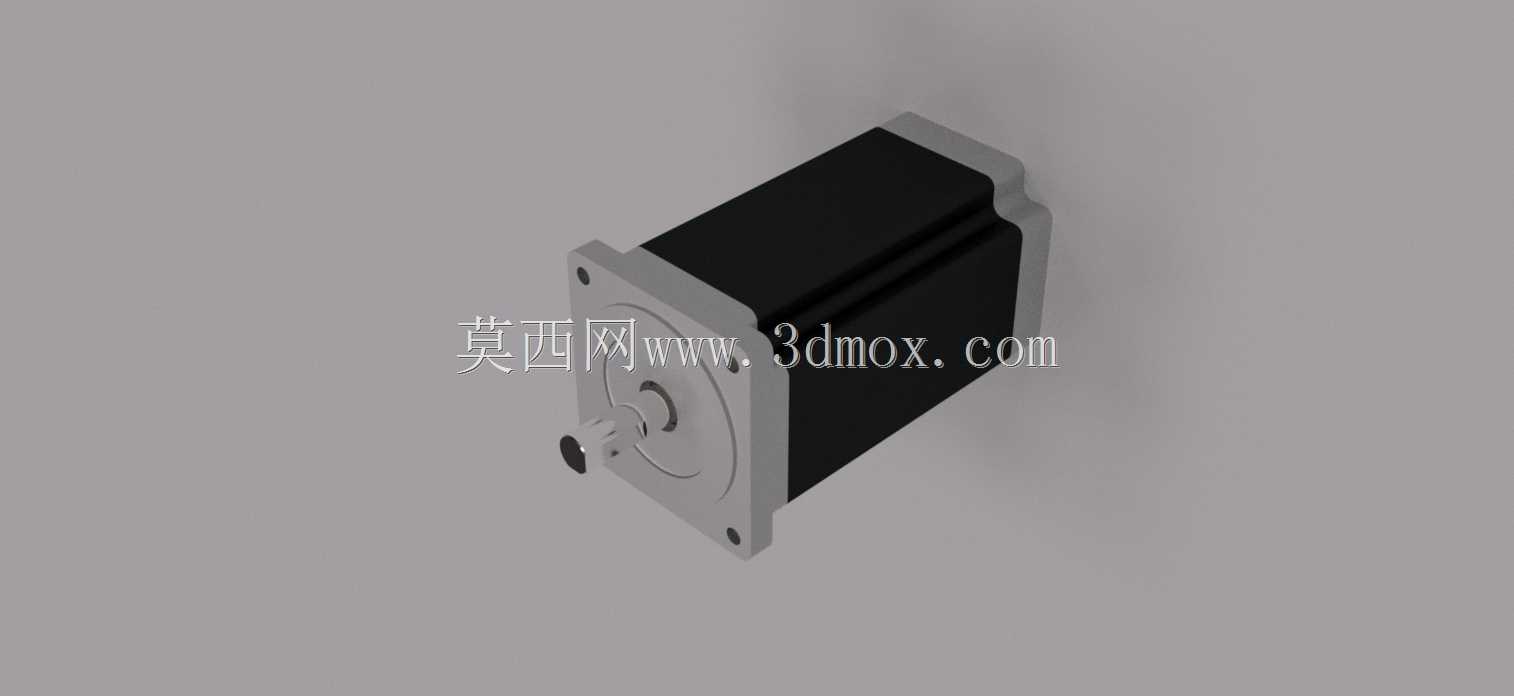

　　在自动化设备的传动选型环节，86法兰规格的步进电机一直是中大扭矩点位传动场景的核心选型对象，这款对应Nema34安装标准的步进电机，保持扭矩可达13Nm，能够覆盖多数中负载点位传动的动力需求，常见于数控雕刻机的进给轴驱动、自动化包装线的工位切换传动、小型输送线的动力输出、非标专机的往复执行机构驱动等场景，相比小规格42、57步进电机，它的输出扭矩冗余量更大，能够应对传动链中存在的瞬时冲击负载，减少运行中出现的失步、丢转问题。从结构设计来看，这款电机采用方形端盖配合方形机壳的经典布局，前端盖预留标准的安装孔位，完全匹配Nema34的安装尺寸规范，安装法兰的定位止口尺寸做了公差收敛设计，能够保证和设备安装面的同轴度，避免输出轴安装带轮、

　　联轴器后出现偏摆，降低传动过程中的振动和噪音。电机的输出轴采用标准D型切面设计，搭配紧定螺丝固定的联轴器或者同步轮时，能够传递更大的扭矩，不会出现轴和传动件之间的相对滑动，机壳表面做了发黑氧化处理，既可以提升壳体的防锈能力，也能辅助电机运行过程中的散热，避免长时间高负载运行下出现绕组温升过高的问题。在实际安装边界上，这款电机的轴向长度适配13Nm扭矩对应的绕组堆叠尺寸，选型时需要提前预留足够的安装空间，尤其是电机尾部的出线端，要留出线缆弯折的余量，避免线缆长期受弯折出现断线问题。设计建模过程中，对电机的安装孔位、止口直径、输出轴直径、轴伸长度这些关键配合尺寸都做了精准还原，结构工程师在做设备整体布局时，

　　可以直接调用这个模型完成干涉检查，不需要反复核对二维样本的尺寸参数，能够大幅缩短整机设计的周期。在传动匹配上，这款电机适合搭配同步轮、滚珠丝杠或者行星减速机使用，当搭配减速比5以上的行星减速机时，输出扭矩可以进一步放大，能够满足更高负载的传动需求，比如小型龙门设备的驱动轴、工装夹具的压紧机构等场景。建模时也还原了电机出线端的位置和接头尺寸，方便工程师在布线设计时提前规划线缆走向，避免装配时出现线缆和周边结构件干涉的问题，电机的端盖固定螺丝位置也做了准确还原，方便后期做维护拆解时的工具空间预留。
