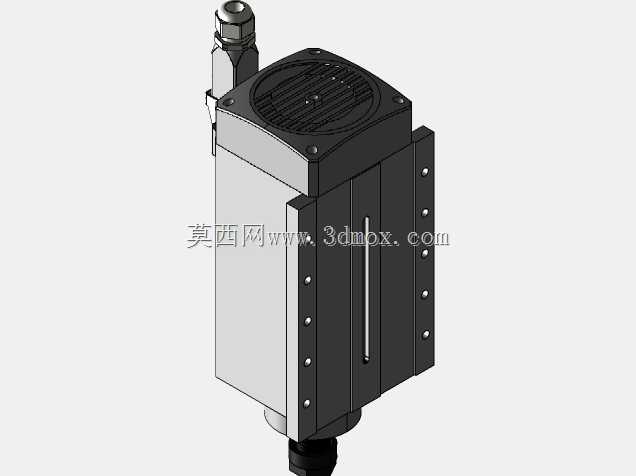

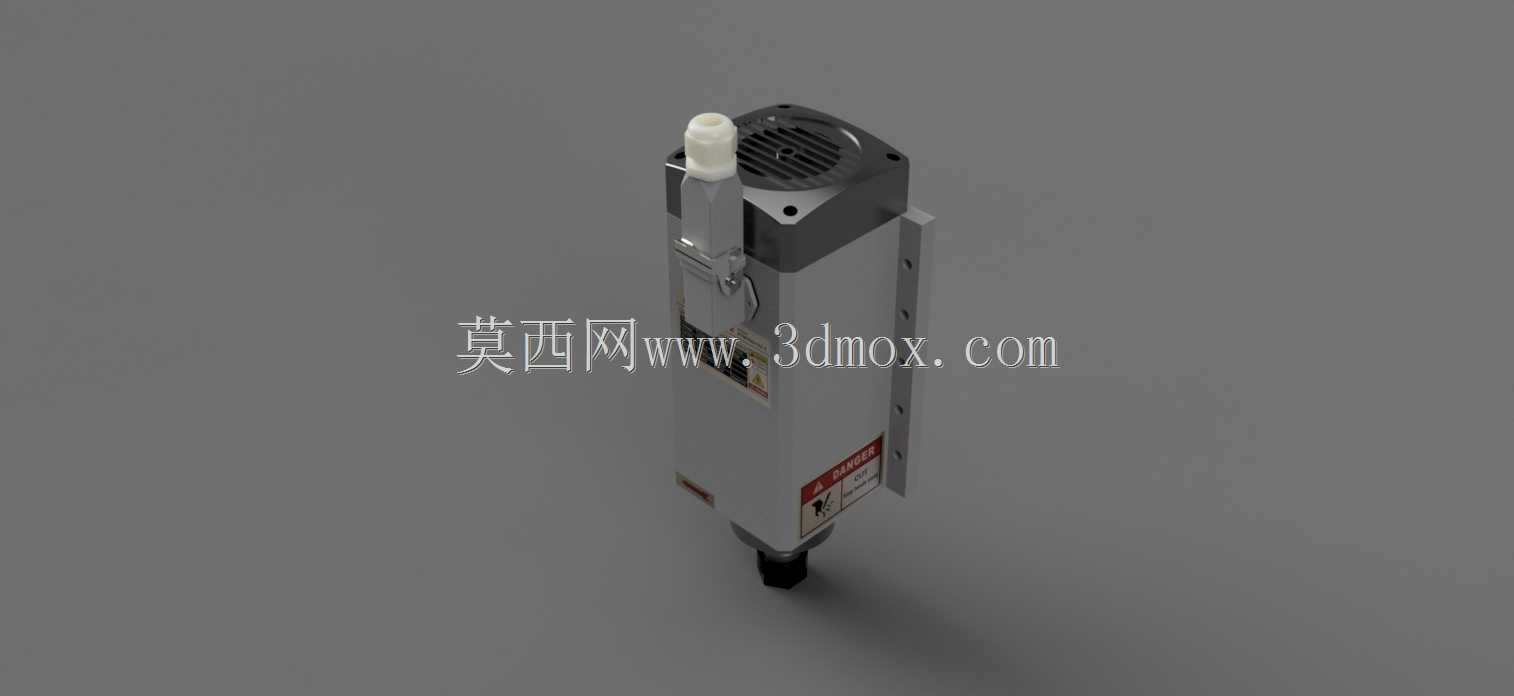

3KW风冷数控加工主轴结构设计

这款风冷主轴是数控加工领域常用的核心动力执行部件，主要适配中小型数控雕刻机、数控铣床、木工开料机等加工设备，承担切削加工过程中的旋转动力输出功能，可带动各类铣刀、钻头、雕刻刀完成金属、木材、塑料、复合材料等多种材质的铣削、钻孔、雕刻、修边等加工作业，在广告标识加工、家具定制生产、小型五金零件加工、工艺品雕刻等场景中有着广泛的应用。相较于传统水冷主轴，这款风冷主轴无需配套冷却水箱、循环水路与水冷管路，省去了水路维护、防冻防堵的运维成本，安装部署更加灵活便捷，尤其适合缺水区域、低温作业环境以及移动加工场景使用，同时也避免了水路渗漏引发的设备电路故障风险，长期使用的稳定性更有保障。产品采用方形主体结构设计，侧面预留标准化安装固定位，可直接通过配套压块固定在设备的Z轴滑台上，安装对位便捷，固定后刚性充足，可承受加工过程中的径向切削力与轴向进给力，减少加工过程中的振颤问题，保障加工面的光洁度与加工尺寸精度。主轴上部集成风冷散热结构，通过内置导流风道与散热鳍片设计，可在主轴高速运转时将内部轴承、定子转子产生的热量快速导出，配合尾部的散热风路结构，实现持续稳定的温度控制，保障主轴长时间高转速运转时不会出现过热问题，有效延长内部精密轴承的使用寿命，维持主轴的回转精度。主轴下部设计有标准刀具装夹接口，可适配对应规格的弹性夹头，能够快速更换不同直径的加工刀具，换刀操作便捷，装夹精度可靠，可保障刀具的回转同心度，减少加工过程中的刀具偏摆问题。整体外形紧凑规整，安装边界尺寸适配多数中小型数控设备的Z轴安装空间，不会占用过多的设备行程空间，可在有限的安装空间内提供充足的动力输出，满足常规中小型加工件的加工行程需求。设计过程中充分考虑了实际加工的受力情况与散热需求，主体结构采用高强度材质加工，兼顾轻量化与结构刚性，内部轴承采用配对安装方式，可同时承受径向与轴向载荷，适配高速轻切削与低速重切削的不同加工工况，转速区间覆盖常规加工所需的范围，可根据不同的加工材质与刀具类型调整合适的运转转速，实现加工效率与加工质量的平衡。
