SUCPP211-32立式带座外球面轴承结构

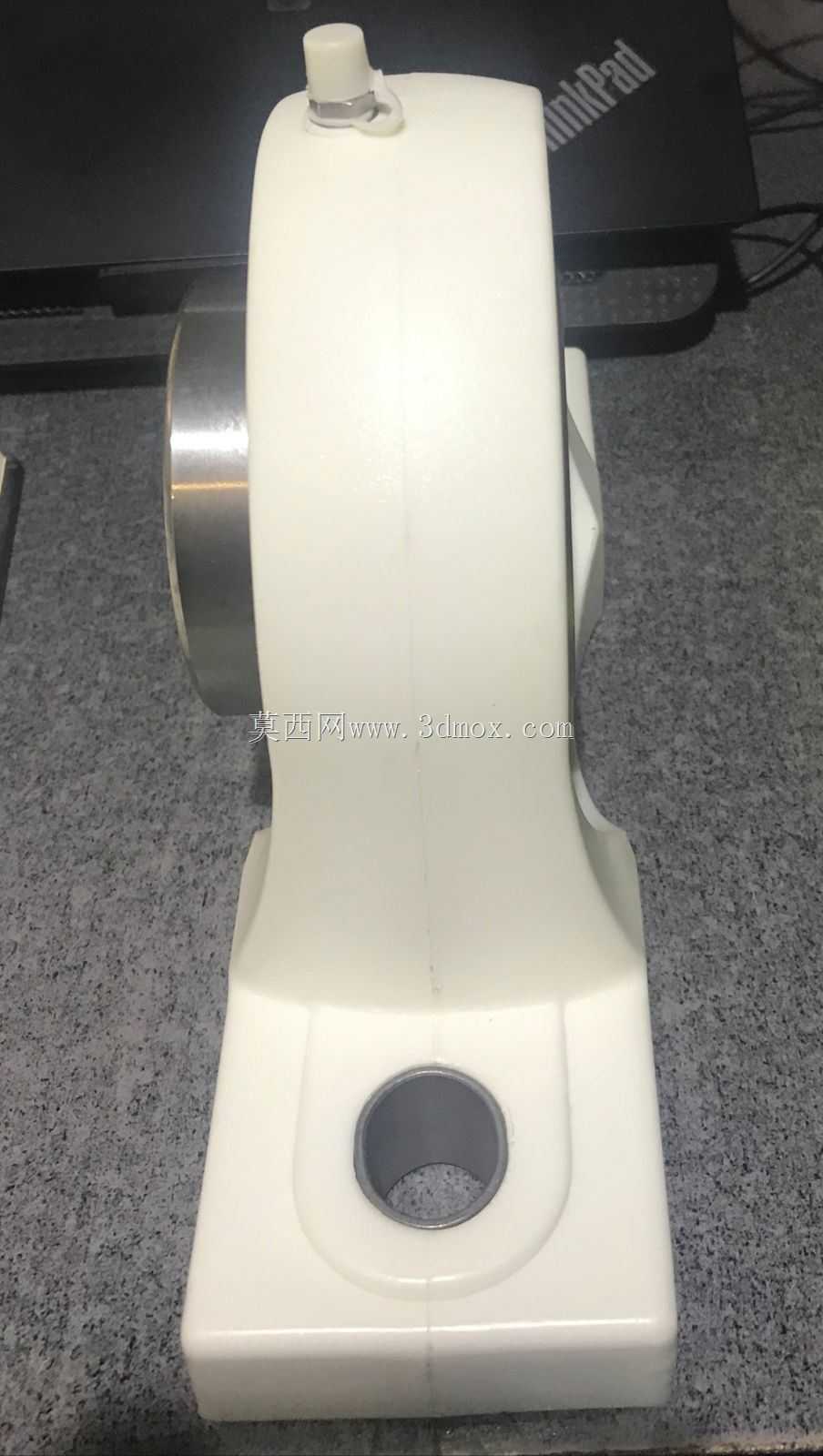

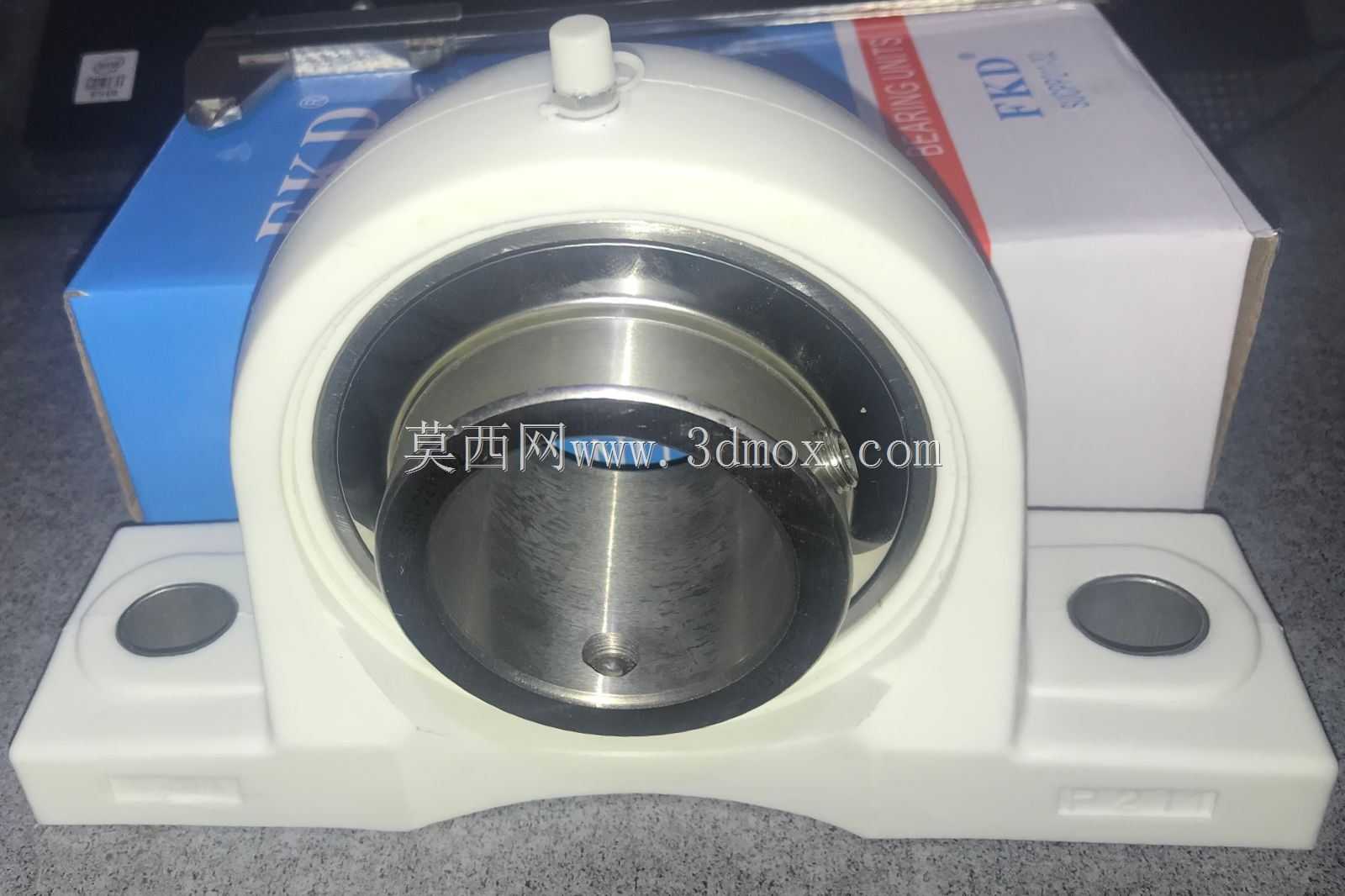

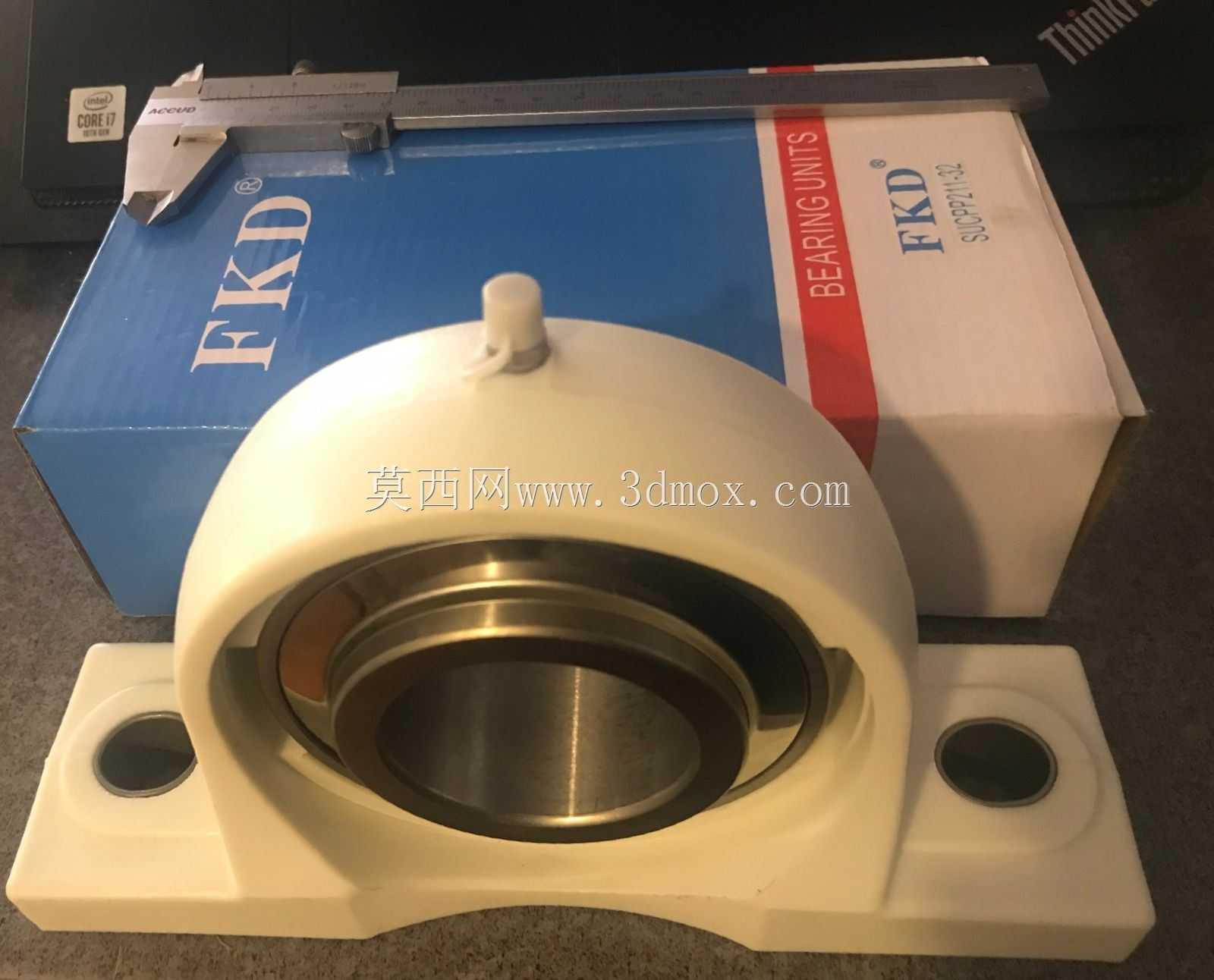

　　这款立式带座外球面轴承单元，是轻工输送、食品加工、农业机械等领域长轴系支撑的常用部件，日常在皮带输送机从动辊、小型风机主轴、包装线导辊的支撑点位上随处可见，相比分体式轴承装配结构，这类一体式带座单元能大幅降低现场安装的对中难度，减少设备运维的调整工作量。从结构设计逻辑来看，该单元采用铸造成型的立式枕式座体搭配外球面球轴承内嵌的组合形式，座体底部设置两个同轴的安装通孔，用于通过螺栓将整个单元固定在设备的安装基面上，安装孔的中心距、座体底面到轴承内孔中心的高度是选型时最核心的安装边界参数，直接决定了该单元能否适配现有设备的安装位，避免出现干涉或者轴系高度不匹配的问题。轴承部分采用外球面结构设计，内孔可直接穿入光轴，

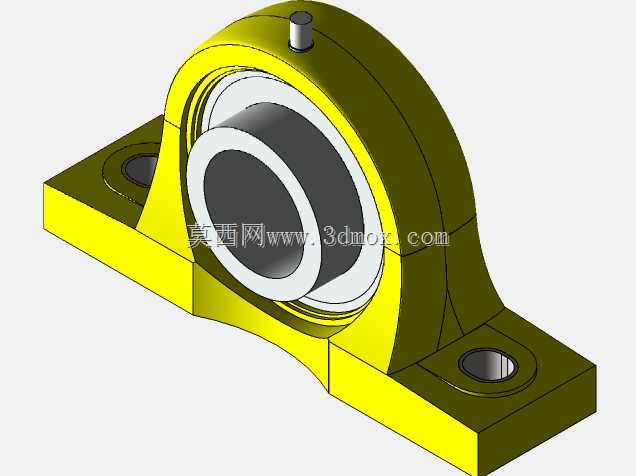

　　通过顶丝实现轴承内圈与轴的锁紧固定，这种锁紧方式对轴的加工精度要求相对较低，允许轴存在少量的安装角度偏差，能自动补偿轴系安装时产生的轻微不对中量，降低轴系加工的精度要求与装配难度。座体的铸造结构做了加厚的承力筋设计，在轴承安装位的外侧设置环形加强结构，可承受径向载荷为主的复合受力，同时能抵消设备运行中产生的轻微振动，避免座体在长期交变载荷下出现开裂变形。轴承两侧自带密封结构，可阻挡外界粉尘、水汽进入轴承内部滚道，在多粉尘、轻度潮湿的工况下也能保持稳定的运行状态，减少润滑脂的泄漏与外界杂质的侵入，延长轴承的维护周期。从建模的结构还原角度来看，整个模型完整还原了座体的安装孔位、轴承外圈与座体的配合公差带、内圈的顶丝锁紧结构、

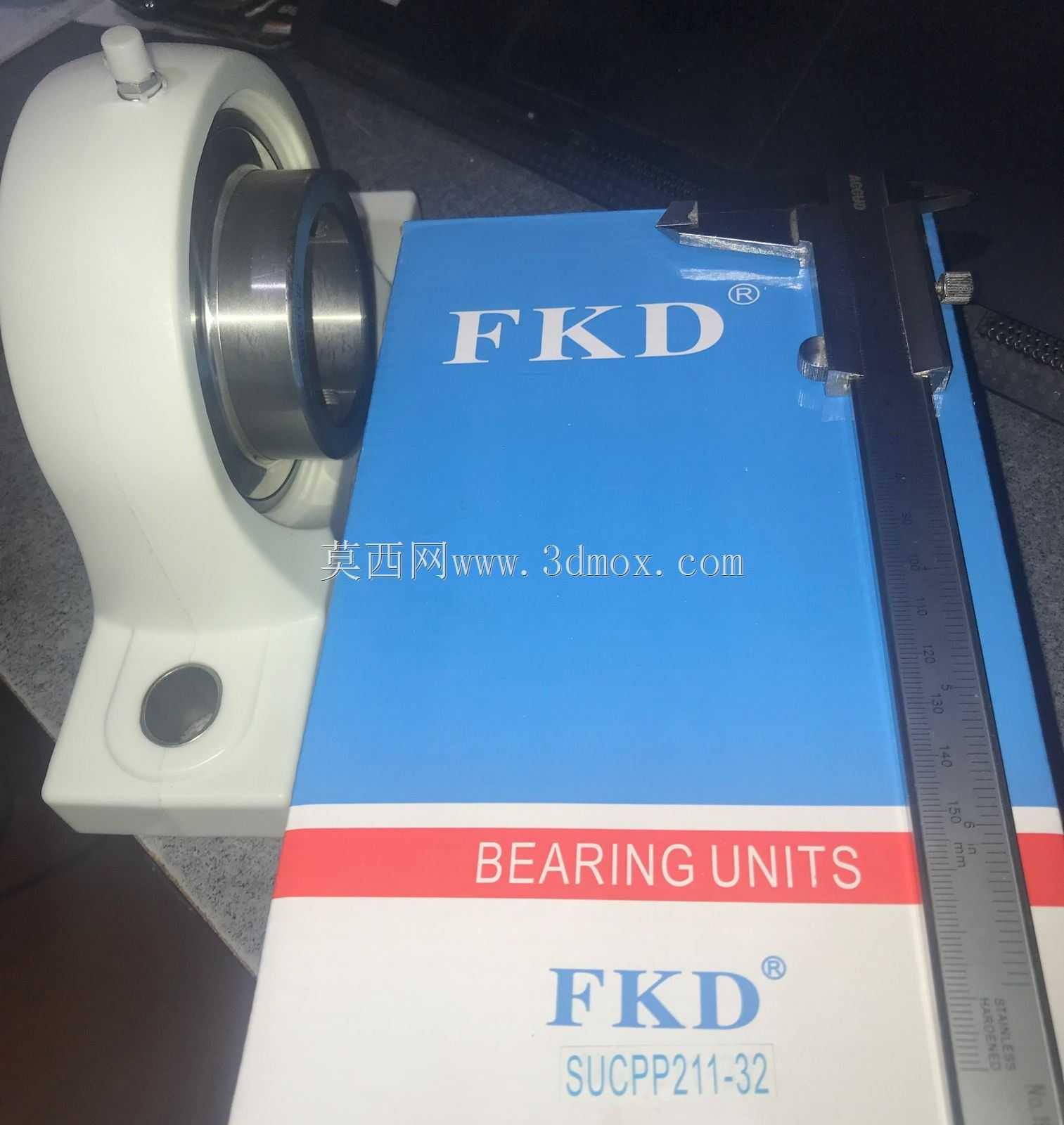

　　顶部的注油嘴位置，以及轴承密封端盖的外形轮廓，所有配合面的尺寸均按照实物的实际测绘参数设置，座体底部的安装平面做了平面度的结构示意，轴承内孔的尺寸对应2英寸的轴径适配规格，可直接用于设备的轴系装配干涉检查、安装工位的布局模拟。在实际设备选型应用中，这类带座轴承通常成对使用，分别支撑轴的两端，安装时需要先将两个轴承座初步固定在安装基面上，穿入轴之后再逐步拧紧安装螺栓，同时转动轴检查转动顺畅度，避免出现憋劲的情况，最后锁紧轴承内圈的顶丝，完成轴系的固定。相比传统的剖分式轴承座，这种一体式单元不需要现场装配轴承与座体的配合，出厂时已经预填润滑脂，安装时只需要完成固定与穿轴锁紧即可，大幅缩短了设备的装配与维修更换时间，

　　在中小载荷的传动支撑场景中应用极为广泛。模型的结构细节还还原了座体表面的铸造圆角、安装孔的沉台结构，轴承外圈与座体的球面配合面做了贴合示意，能直观展示该类轴承自动调心的结构原理，对于刚接触传动部件设计的工程师来说，可通过该模型清晰理解带座外球面轴承的装配关系与安装逻辑，避免选型时出现安装尺寸不匹配、载荷能力不足的问题。在进行设备三维布局时，调用该模型可直接确认轴承座的安装空间需求，预留足够的螺栓拆装操作空间，避免后期装配时出现工具无法操作的问题，同时可根据模型的座体高度调整轴系的中心高，保证传动部件之间的同轴度符合设计要求。
